Vejledning for Elektriske Installatører
I. Jævnstrøm

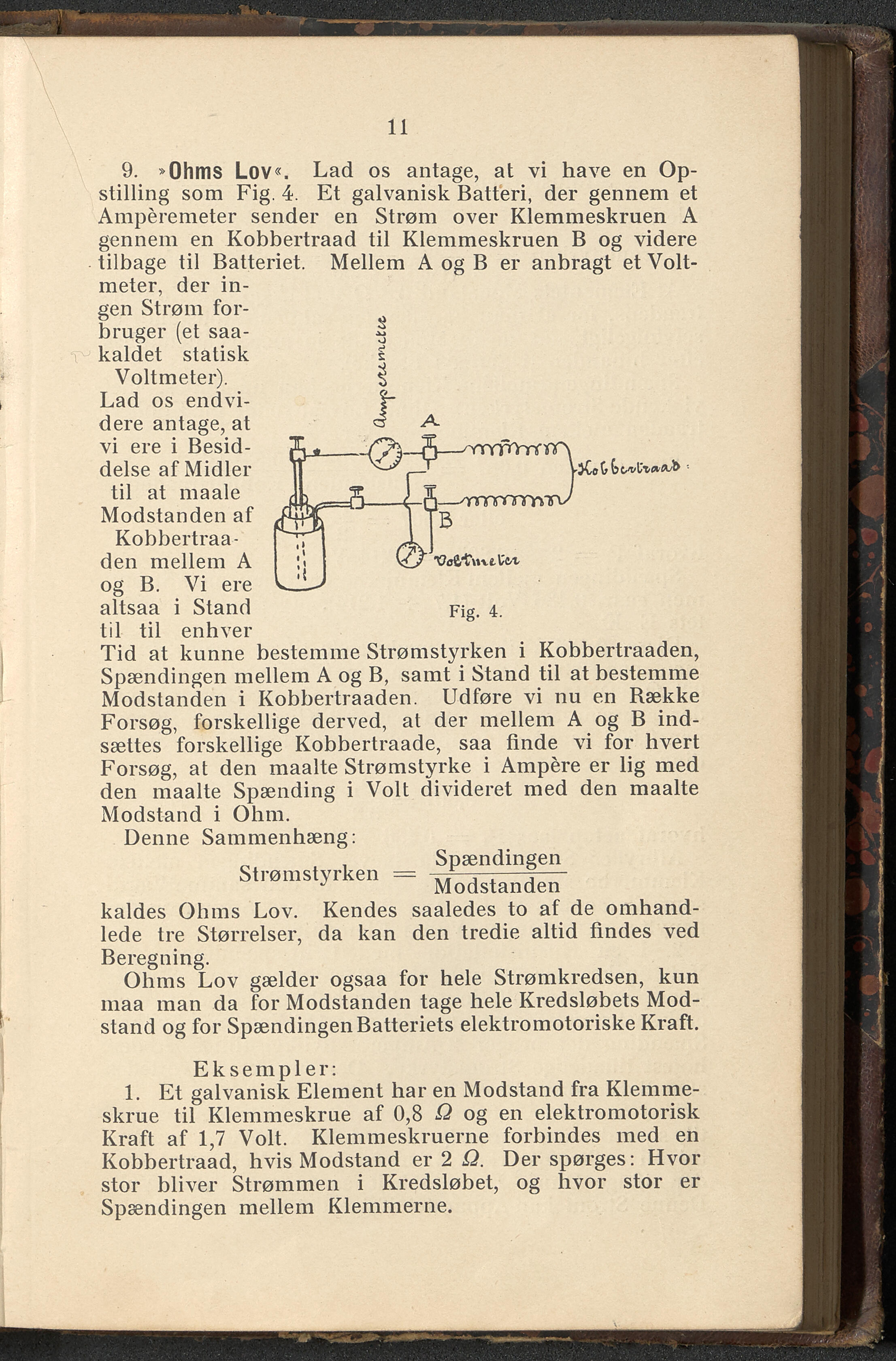

11 Mellem A og B er anbragt et Volt- B 'Vdl't'wveVe/t Fig. 4. 9. »Ohms Lov«. Lad os antage, at vi have en Op- stilling som Fig. 4. Et galvanisk Batteri, der gennem et Amperemeter sender en Strøm over Klemmeskruen A gennem en Kobbertraad til Klemmeskruen B og videre tilbage til Batteriet, meter, der in- gen Strøm for- bruger (et saa- kaldet statisk Voltmeter). Lad os endvi- dere antage, at vi ere i Besid- delse af Midler til at maale Modstanden af Kobbertraa- den mellem A og B. Vi ere altsaa i Stand til til enhver Tid at kunne bestemme Strømstyrken i Kobbertraaden, Spændingen mellem A og B, samt i Stand til at bestemme Modstanden i Kobbertraaden. Udføre vi nu en Række Forsøg, forskellige derved, al der mellem A og B ind- sættes forskellige Kobbertraade, saa finde vi for hvert Forsøg, at den maalte Strømstyrke i Ampere er lig med den maalte Spænding i Volt divideret med den maalte Modstand i Ohm. Denne Sammenhæng: Strømstyrken = Spændingen Modstanden kaldes Ohms Lov. Kendes saaledes to af de omhand- lede tre Størrelser, da kan den tredie altid findes ved Beregning. Ohms Lov gælder ogsaa for hele Strømkredsen, kun inaa man da for Modstanden tage hele Kredsløbets Mod- stand og for Spændingen Batteriets elektromotoriske Kraft. Eksempler: 1. Et galvanisk Element har en Modstand fra Klemme- skrue til Klemmeskrue af 0,8 & og en elektromotorisk Kraft af 1,7 Volt. Klemmeskruerne forbindes med en Kobbertraad, hvis Modstand er 2 Der spørges: Hvor stor bliver Strømmen i Kredsløbet, og hvor stor er Spændingen mellem Klemmerne.
