Vejledning for Elektriske Installatører
I. Jævnstrøm

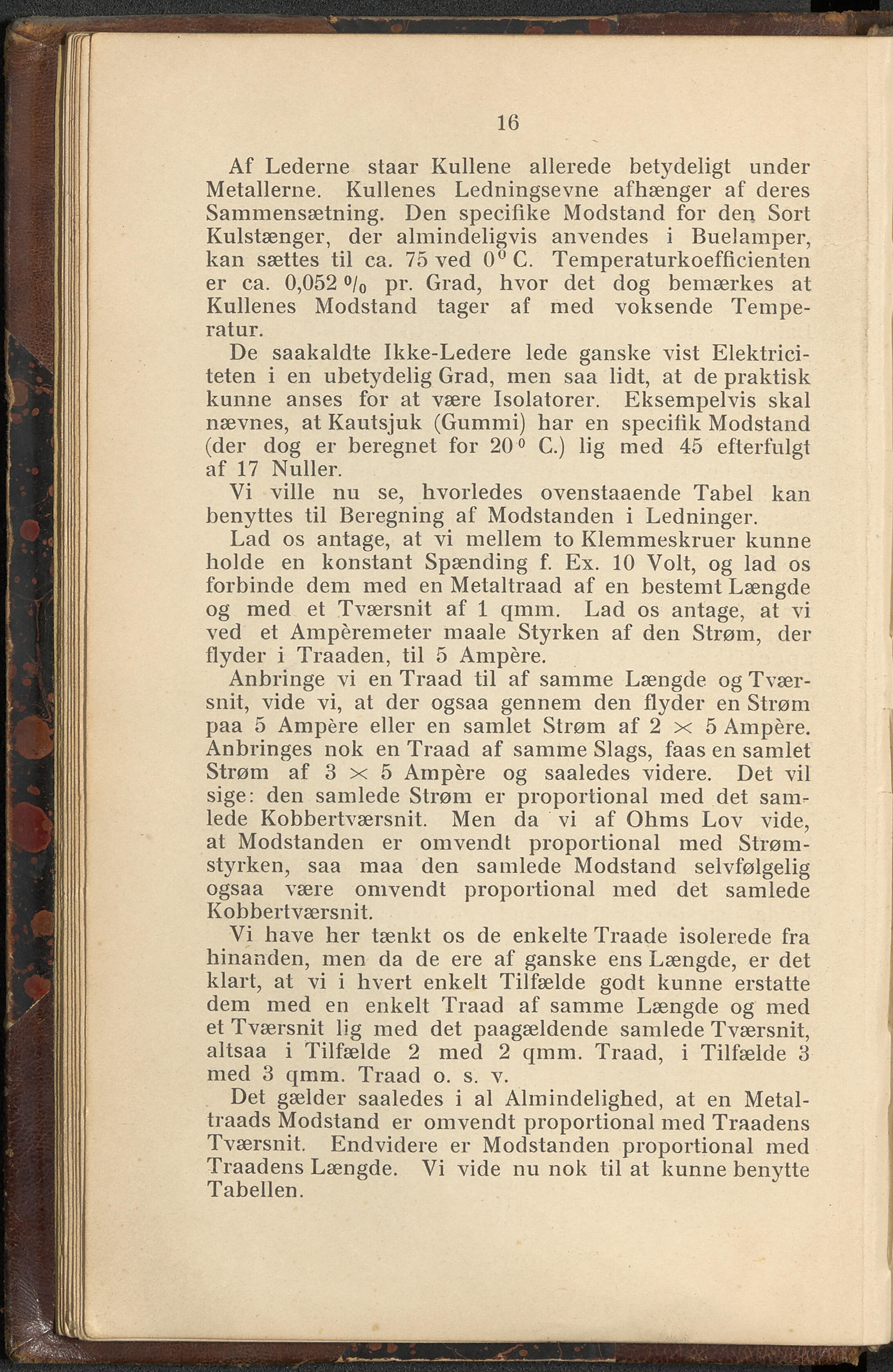

16 Af Lederne staar Kullene allerede betydeligt under Metallerne. Kullenes Ledningsevne afhænger af deres Sammensætning. Den specifike Modstand for den Sort Kulstænger, der almindeligvis anvendes i Buelamper, kan sættes til ca. 75 ved 0° C. Temperaturkoefficienten er ca. 0,052 °/0 pr. Grad, hvor det dog bemærkes at Kullenes Modstand tager af med voksende Tempe- ratur. De saakaldte Ikke-Ledere lede ganske vist Elektrici- teten i en ubetydelig Grad, men saa lidt, at de praktisk kunne anses for at være Isolatorer. Eksempelvis skal nævnes, at Kautsjuk (Gummi) har en specilik Modstand (der dog er beregnet for 20° G.) lig med 45 efterfulgt af 17 Nuller. Vi ville nu se, hvorledes ovenstaaende Tabel kan benyttes til Beregning af Modstanden i Ledninger. Lad os antage, at vi mellem to Klemmeskruer kunne holde en konstant Spænding f. Ex. 10 Volt, og lad os forbinde dem med en Metaltraad af en bestemt Længde og med et Tværsnit af 1 qmm, Lad os antage, at vi ved et Amperemeter maale Styrken af den Strøm, der flyder i Traaden, til 5 Ampere. Anbringe vi en Traad til af samme Længde og Tvær- snit, vide vi, at der ogsaa gennem den flyder en Strøm paa 5 Ampere eller en samlet Strøm af 2 x 5 Ampere. Anbringes nok en Traad af samme Slags, faas en samlet Strøm af 3 x 5 Ampere og saaledes videre. Det vil sige: den samlede Strøm er proportional med det sam- lede Kobbertværsnit. Men da vi af Ohms Lov vide, at Modstanden er omvendt proportional med Strøm- styrken, saa maa den samlede Modstand selvfølgelig ogsaa være omvendt proportional med det samlede Kobbertværsnit. Vi have her tænkt os de enkelte Traade isolerede fra hinanden, men da de ere af ganske ens Længde, er det klart, at vi i hvert enkelt Tilfælde godt kunne erstatte dem med en enkelt Traad af samme Længde og med et Tværsnit lig med det paagældende samlede Tværsnit, altsaa i Tilfælde 2 med 2 qmm. Traad, i Tilfælde 3 med 3 qmm. Traad o. s. v. Det gælder saaledes i al Almindelighed, at en Metal- traads Modstand er omvendt proportional med Traadens Tværsnit. Endvidere er Modstanden proportional med Traadens Længde. Vi vide nu nok til at kunne benytte Tabellen.
