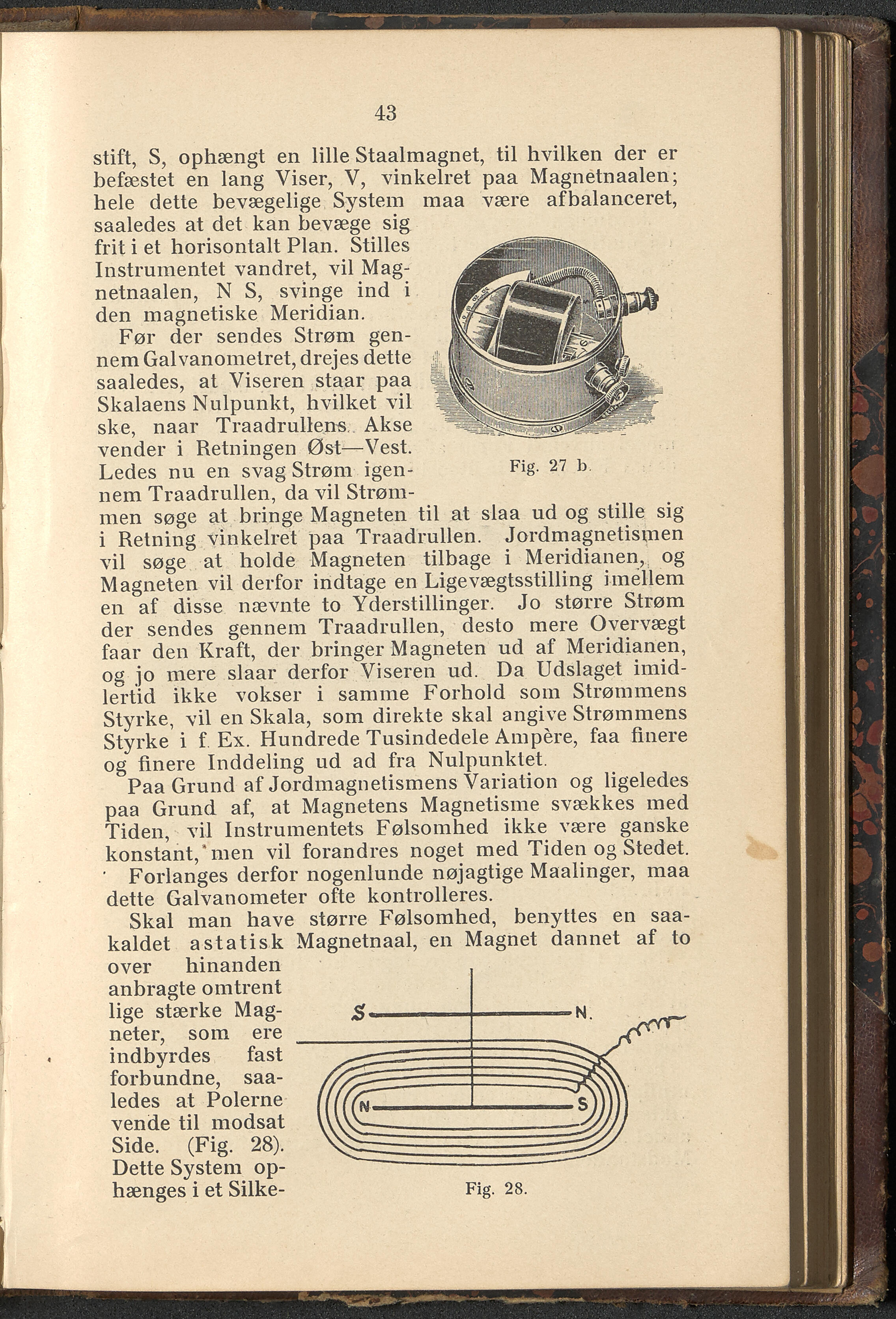

43 maa være Fig. 27 b stift, S, ophængt en lille Staalmagnet, til hvilken der er befæstet en lang Viser, V, vinkelret paa Magnetnaalen; hele dette bevægelige System saaledes at det kan bevæge sig frit i et horisontalt Plan. Stilles Instrumentet vandret, vil Mag- netnaalen, N S, svinge ind i den magnetiske Meridian. Før der sendes Strøm gen- nem Galvanometret, drejes dette saaledes, at Viseren staar paa Skalaens Nulpunkt, hvilket vil ske, naar Traadrullens. Akse vender i Retningen Øst—Vest. Ledes nu en svag Strøm igen- nem Traadrullen, da vil Strøm- men søge at bringe Magneten til at slaa ud og stille sig i Retning vinkelret paa Traadrullen. Jordmagnetismen vil søge at holde Magneten tilbage i Meridianen, og Magneten vil derfor indtage en Ligevægtsstilling imellem en af disse nævnte to Yderstillinger. Jo større Strøm der sendes gennem Traadrullen, desto mere Overvægt faar den Kraft, der bringer Magneten ud af Meridianen, og jo mere slaar derfor Viseren ud. Da Udslaget imid- lertid ikke vokser i samme Forhold som Strømmens Styrke, vil en Skala, som direkte skal angive Strømmens Styrke i f Ex. Hundrede Tusindedele Ampere, faa finere og finere Inddeling ud ad fra Nulpunktet. Paa Grund af Jordmagnetismens Variation og ligeledes paa Grund af, at Magnetens Magnetisme svækkes med Tiden, vil Instrumentets Følsomhed ikke være ganske konstant,‘men vil forandres noget med Tiden og Stedet. ' Forlanges derfor nogenlunde nøjagtige Maalinger, maa dette Galvanometer ofte kontrolleres. Skal man have større Følsomhed, benyttes en saa- kaldet astatisk Magnetnaal, en Magnet dannet af to over hinanden anbragte omtrent lige stærke Mag- neter, som ere indbyrdes fast forbundne, saa- ledes at Polerne vende til modsat Side. (Fig. 28). Dette System op- hænges i et Silke-
