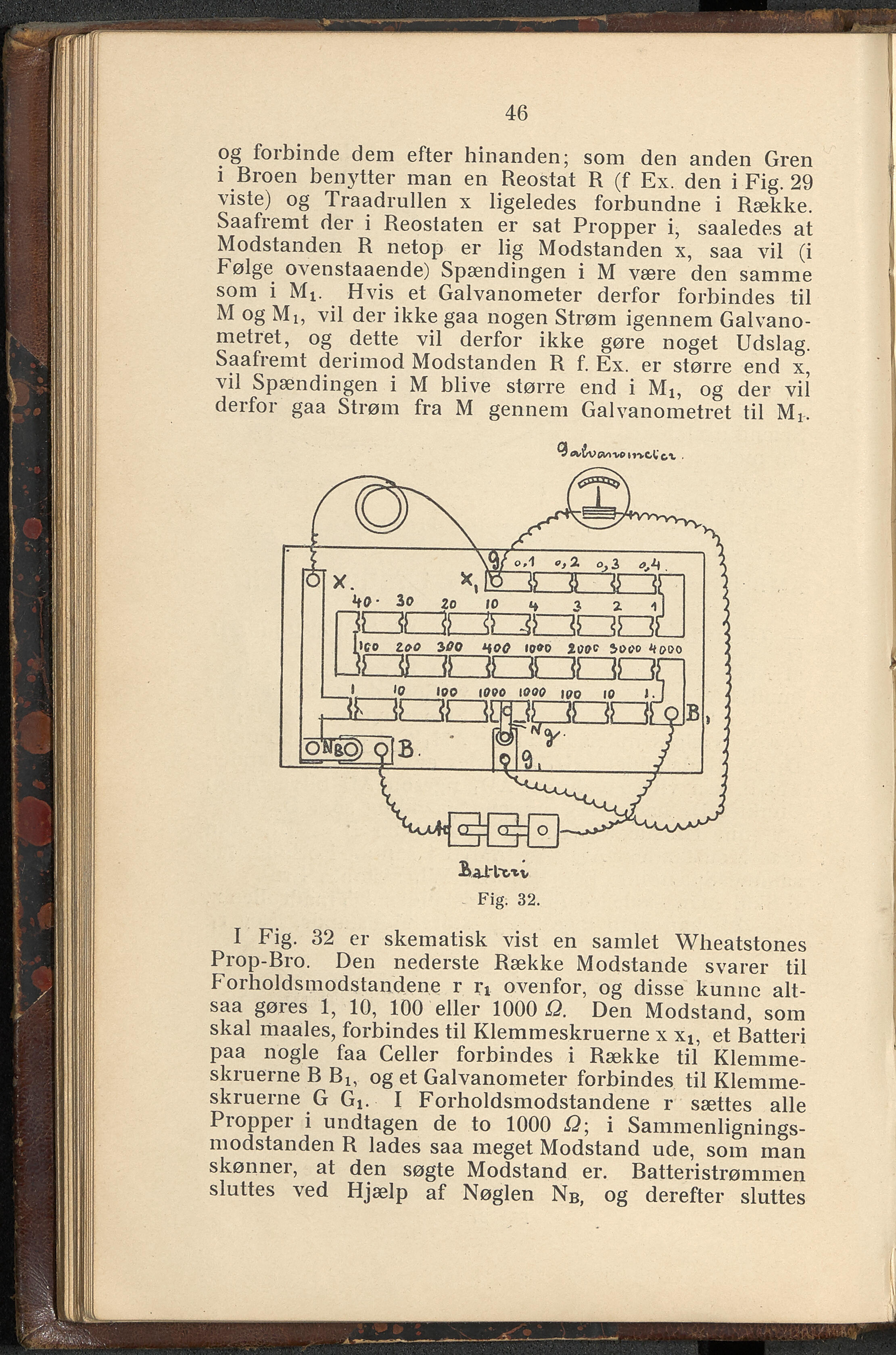

46 og forbinde dem efter hinanden; som den anden Gren i Broen benytter man en Reostat R (f Ex. den i Fig. 29 viste) og Traadrullen x ligeledes forbundne i Række. Saafremt der i Reostaten er sat Propper i, saaledes at Modstanden R netop er lig Modstanden x, saa vil (i Følge ovenstaaende) Spændingen i M være den samme som i Mi. Hvis et Galvanometer derfor forbindes til M og Mi, vil der ikke gaa nogen Strøm igennem Galvano- metret, og dette vil derfor ikke gøre noget Udslag. Saafiemt derimod Modstanden R f. Ex. er større end x, vil Spændingen i M blive større end i Mb og der vil derfor gaa Strøm fra M gennem Galvanometret til Mj. 9 A/£v On-vø irvcl'cx . Fig. 32. I Fig. 32 er skematisk vist en samlet Wheatstones Prop-Bro. Den nederste Række Modstande svarer til Forholdsmodstandene r rx ovenfor, og disse kunne alt- saa gøres 1, 10, 100 eller 1000 Q. Den Modstand, som skal maales, forbindes til Klemmeskruerne xxt, et Batteri paa nogle faa Celler forbindes i Række til Klemme- skruerne B Bb og et Galvanometer forbindes til Klemme- skruerne G Gi. I Forholdsmodstandene r sættes alle Propper i undtagen de to 1000 <Q; i Sammenlignings- modstanden R lades saa meget Modstand ude, som man skønner, at den søgte Modstand er. Batteristrømmen sluttes ved Hjælp af Nøglen NB, og derefter sluttes
