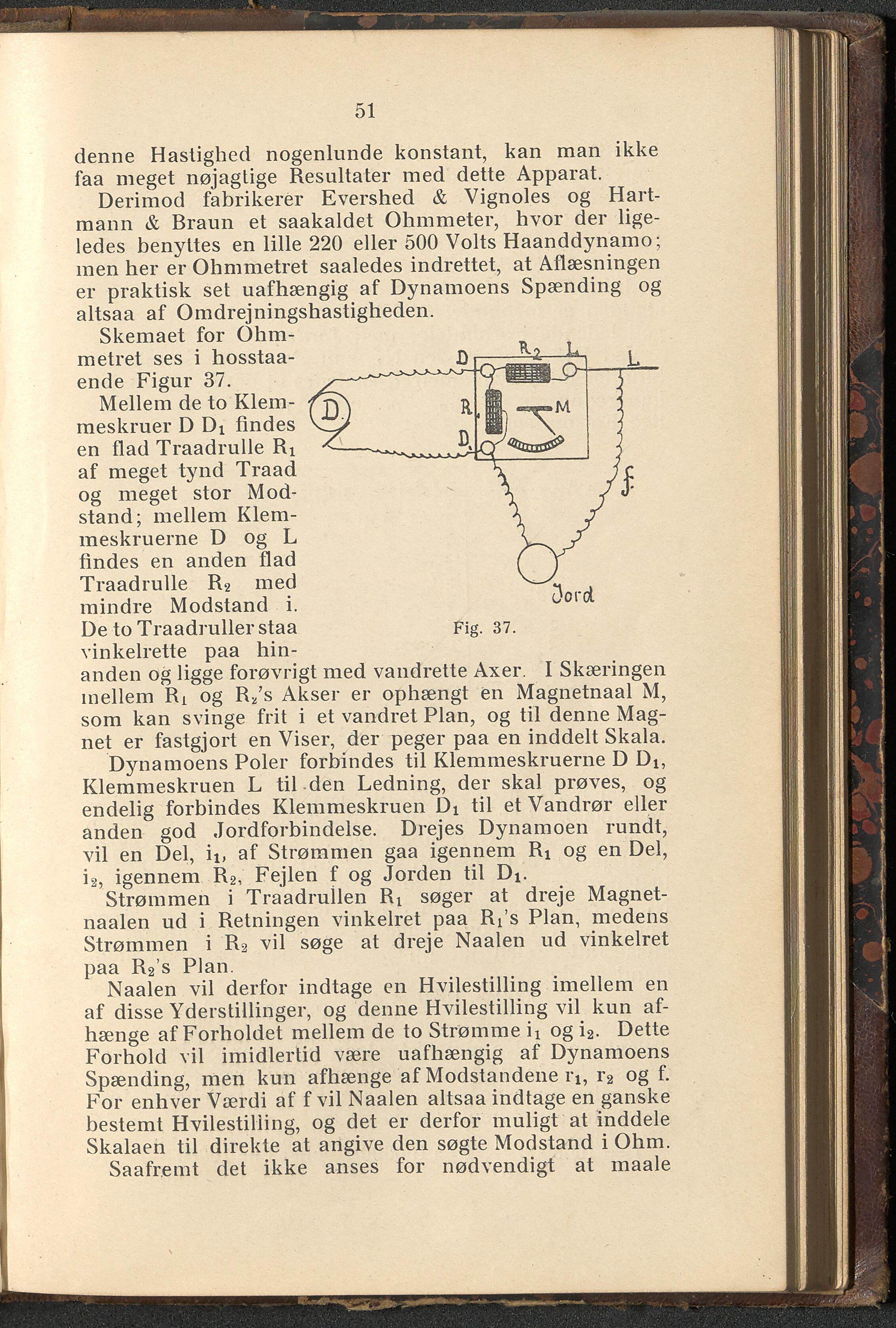

51 denne Hastighed nogenlunde konstant, kan man ikke faa meget nøjagtige Resultater med dette Apparat. Derimod fabrikerer Evershed & Vignoles og Hart- mann & Braun et saakaldet Ohmmeter, hvor der lige- ledes benyttes en lille 220 eller 500 Volts Haanddynamo; men her er Ohmmetret saaledes indrettet, at Aflæsningen er praktisk set uafhængig af Dynamoens Spænding og altsaa af Omdrejningshastigheden. Skemaet for Ohm- metret ses i hosstaa- ende Figur 37. Mellem de to Klem- meskruer D Di findes en flad Traadrulle Ri af meget tynd Traad og meget stor Mod- stand; mellem Klem- meskruerne D og L findes en anden flad Traadrulle R? med mindre Modstand i. De to Traadrullerstaa Fig. 37. vinkelrette paa hin- anden og ligge forøvrigt med vandrette Axer. I Skæringen mellem Ri og R/s Akser er ophængt en Magnetnaal M, som kan svinge frit i et vandret Plan, og til denne Mag- net er fastgjort en Viser, der peger paa en inddelt Skala. Dynamoens Poler forbindes til Klemmeskruerne D Db Klemmeskruen L til den Ledning, der skal prøves, og endelig forbindes Klemmeskruen Di til et Vandrør eller anden god Jordforbindelse. Drejes Dynamoen rundt, vil en Del, in af Strømmen gaa igennem Ri og en Del, i3, igennem R2, Fejlen f og Jorden til Di. J Strømmen i Traadrullen Ri søger at dreje Magnet- naalen ud i Retningen vinkelret paa Ri’s Plan, medens Strømmen i Ra vil søge at dreje Naalen ud vinkelret paa R2’s Plan. Naalen vil derfor indtage en Hvilestilling imellem en af disse Yderstillinger, og denne Hvilestilling vil kun af- hænge af Forholdet mellem de to Strømme ix og i2. Dette Forhold vil imidlertid være uafhængig af Dynamoens Spænding, men kun afhænge af Modstandene rx, r2 og f. For enhver Værdi af f vil Naalen altsaa indtage en ganske bestemt Hvilestilling, og det er derfor muligt at inddele Skalaen til direkte at angive den søgte Modstand i Ohm. Saafr.emt det ikke anses for nødvendigt at maale
