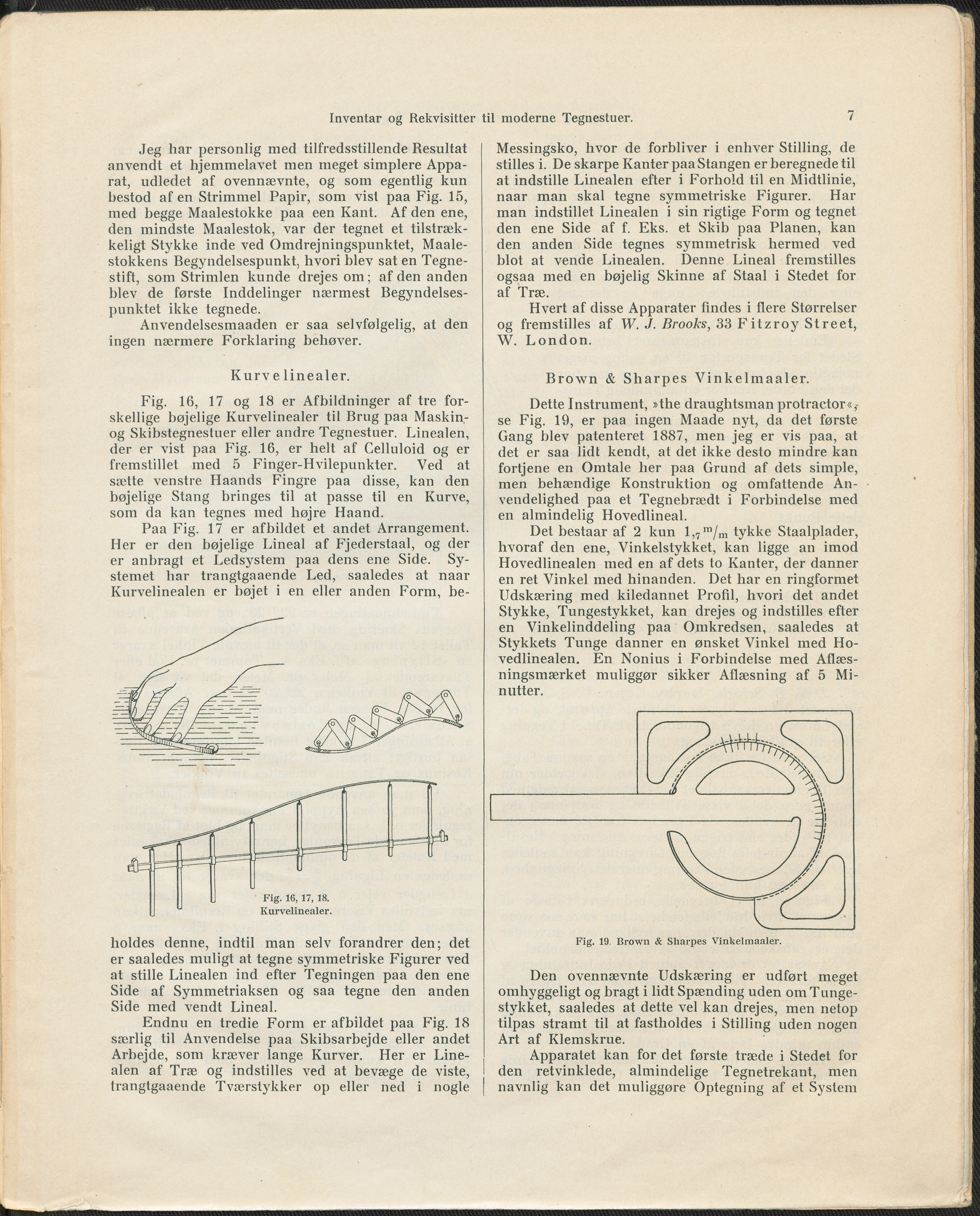

Inventar og Rekvisitter til moderne Tegnestuer. 7 Jeg har personlig med tilfredsstillende Resultat anvendt et hjemmelavet men meget simplere Appa- rat, udledet af ovennævnte, og som egentlig kun bestod af en Strimmel Papir, som vist paa Fig. 15, med begge Maalestokke paa een Kant. Af den ene, den mindste Maalestok, var der tegnet et tilstræk- keligt Stykke inde ved Omdrejningspunktet, Maale- stokkens Begyndelsespunkt, hvori blev sat en Tegne- stift, som Strimlen kunde drejes om; af den anden blev de første Inddelinger nærmest Begyndelses- punktet ikke tegnede. Anvendelsesmaaden er saa selvfølgelig, at den ingen nærmere Forklaring behøver. Kurv e linealer. Fig. 16, 17 og 18 er Afbildninger af tre for- skellige bøjelige Kurvelinealer til Brug paa Maskin- og Skibstegnestuer eller andre Tegnestuer. Linealen, der er vist paa Fig. 16, er helt af Celluloid og er fremstillet med 5 Finger-Hvilepunkter. Ved at sætte venstre Haands Fingre paa disse, kan den bøjelige Stang bringes til at passe til en Kurve, som da kan tegnes med højre Haand. Paa Fig. 17 er afbildet et andet Arrangement. Her er den bøjelige Lineal af Fjederstaal, og der er anbragt et Ledsystem paa dens ene Side. Sy- stemet har trangtgaaende Led, saaledes at naar Kurvelinealen er bøjet i en eller anden Form, be- Fig. 16, 17, 18. Kurvelinealer. holdes denne, indtil man selv forandrer den; det er saaledes muligt at tegne symmetriske Figurer ved at stille Linealen ind efter Tegningen paa den ene Side af Symmetriaksen og saa tegne den anden Side med vendt Lineal. Endnu en tredie Form er afbildet paa Fig. 18 særlig til Anvendelse paa Skibsarbejde eller andet Arbejde, som kræver lange Kurver. Her er Line- alen af Træ og indstilles ved at bevæge de viste, trangtgaaende Tværstykker op eller ned i nogle Messingsko, hvor de forbliver i enhver Stilling, de stilles i. De skarpe Kanter paa Stangen er beregnede til at indstille Linealen efter i Forhold til en Midtlinie, naar man skal tegne symmetriske Figurer. Har man indstillet Linealen i sin rigtige Form og tegnet den ene Side af f. Eks. et Skib paa Planen, kan den anden Side tegnes symmetrisk hermed ved blot at vende Linealen. Denne Lineal fremstilles ogsaa med en bøjelig Skinne af Staal i Stedet for af Træ. Hvert af disse Apparater findes i flere Størrelser og fremstilles af W. J. Brooks, 33 Fitzroy Street, W. London. Brown & Sharpes Vinkelmaaler. Dette Instrument, »the draughtsman protractor«, se Fig. 19, er paa ingen Maade nyt, da det første Gang blev patenteret 1887, men jeg er vis paa, at det er saa lidt kendt, at det ikke desto mindre kan fortjene en Omtale her paa Grund af dets simple, men behændige Konstruktion og omfattende An- vendelighed paa et Tegnebrædt i Forbindelse med en almindelig Hovedlineal. Det bestaar af 2 kun l,7m/m tykke Staalplader, hvoraf den ene, Vinkelstykket, kan ligge an imod Hovedlinealen med en af dets to Kanter, der danner en ret Vinkel med hinanden. Det har en ringformet Udskæring med kiledannet Profil, hvori det andet Stykke, Tungestykket, kan drejes og indstilles efter en Vinkelinddeling paa Omkredsen, saaledes at Stykkets Tunge danner en ønsket Vinkel med Ho- vedlinealen. En Nonius i Forbindelse med Aflæs- ningsmærket muliggør sikker Aflæsning af 5 Mi- nutter. Den ovennævnte Udskæring er udført meget omhyggeligt og bragt i lidt Spænding uden om Tunge- stykket, saaledes at dette vel kan drejes, men netop tilpas stramt til at fastholdes i Stilling uden nogen Art af Klemskrue. Apparatet kan for det første træde i Stedet for den retvinklede, almindelige Tegnetrekant, men navnlig kan det muliggøre Optegning af et System
