Telefonen
Til Vejledning for Telegrafpersonalet
Forfatter: O.H. Henrichsen
År: 1896
Forlag: J. Jørgensen & Co.
Sted: Kjøbenhavn
Sider: 142
UDK: 621.395 Hen TB
DOI: 10.48563/dtu-0000180
Statstelefrafvæsenet
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

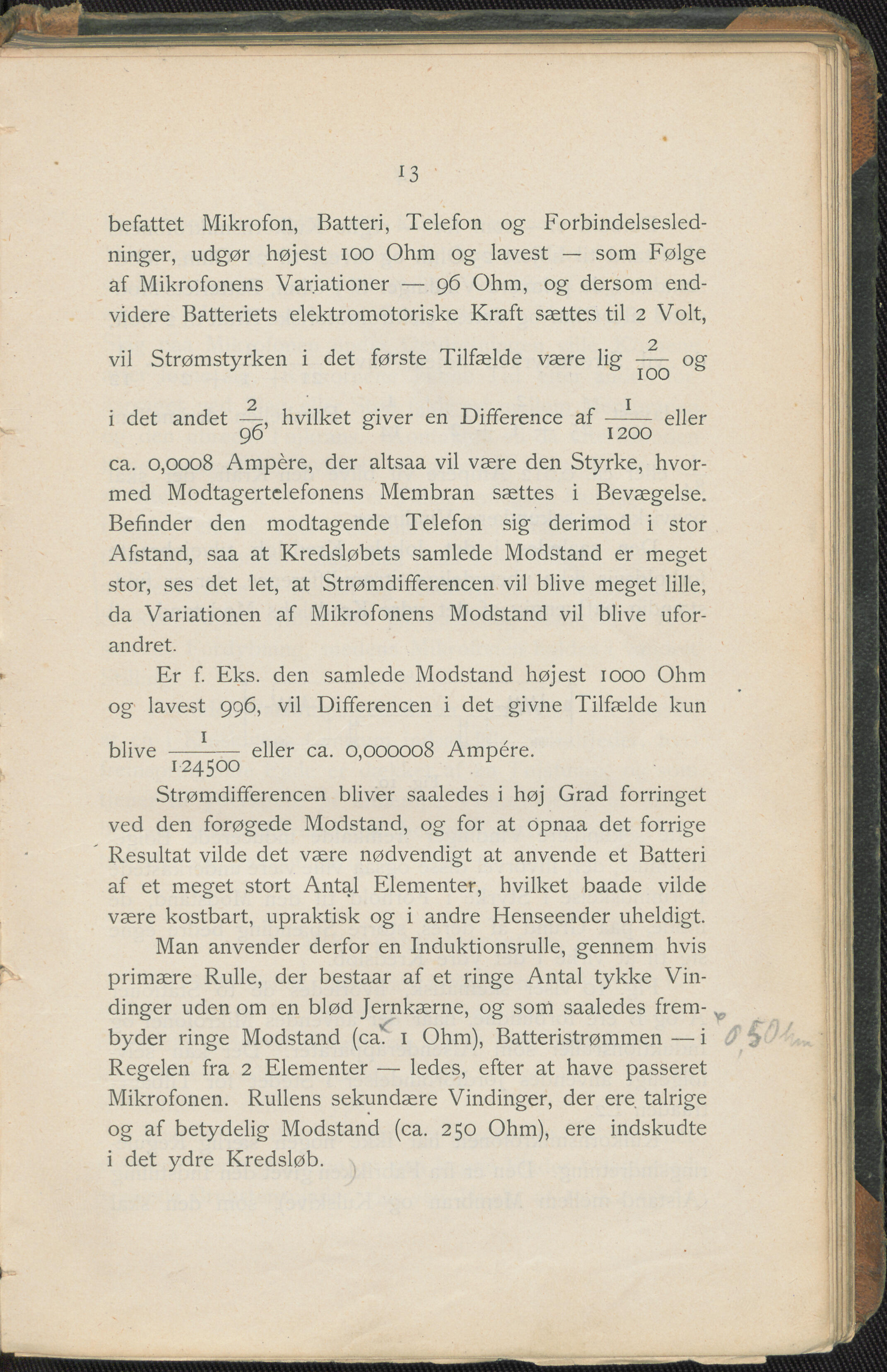

13
befattet Mikrofon, Batteri, Telefon og Forbindelsesled-
ninger, udgør højest 100 Ohm og lavest — som Følge
af Mikrofonens Variationer — 96 Ohm, og dersom end-
videre Batteriets elektromotoriske Kraft sættes til 2 Volt,
2
vil Strømstyrken i det første Tilfælde være lig og
2 . I
i det andet hvilket siver en Difference af---------- eller
96 1200
ca. 0,0008 Ampere, der altsaa vil være den Styrke, hvor-
med Modtagertelefonens Membran sættes i Bevægelse.
Befinder den modtagende Telefon sig derimod i stor
Afstand, saa at Kredsløbets samlede Modstand er meget
stor, ses det let, at Strømdifferencen vil blive meget lille,
da Variationen af Mikrofonens Modstand vil blive ufor-
andret.
Er f. Eks. den samlede Modstand højest 1000 Ohm
og lavest 996, vil Differencen i det givne Tilfælde kun
blive-------eller ca. 0,000008 Ampere.
124500
Strømdifferencen bliver saaledes i høj Grad forringet
ved den forøgede Modstand, og for at opnaa det forrige
Resultat vilde det være nødvendigt at anvende et Batteri
af et meget stort Antal Elementer, hvilket baade vilde
være kostbart, upraktisk og i andre Henseender uheldigt.
Man anvender derfor en Induktionsrulle, gennem hvis
primære Rulle, der bestaar af et ringe Antal tykke Vin-
dinger uden om en blød Jernkærne, og som saaledes frem-
byder ringe Modstand (ca'. 1 Ohm), Batteristrømmen — i
Regelen fra 2 Elementer — ledes, efter at have passeret
Mikrofonen. Rullens sekundære Vindinger, der ere talrige
og af betydelig Modstand (ca. 250 Ohm), ere indskudte
i det ydre Kredsløb.
