Styrkeberegninger
År: 1875
Forlag: Forfatterens Forlag
Sted: Kjøbenhavn
Sider: 152
UDK: 5319: 539
Styrkeberegninger af Materialier for Bygninger og Maskiner, Og af Gjenstande for Bygnings- og Maskinfaget.
Med Formler for fransk, dansk, norsk og svensk Maai og Vægt samt oplyst ved Exempler og Figurer.
Udgivet med Understøttelse af det Reiersenske Fond
af
J. Fr. Schultze.
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

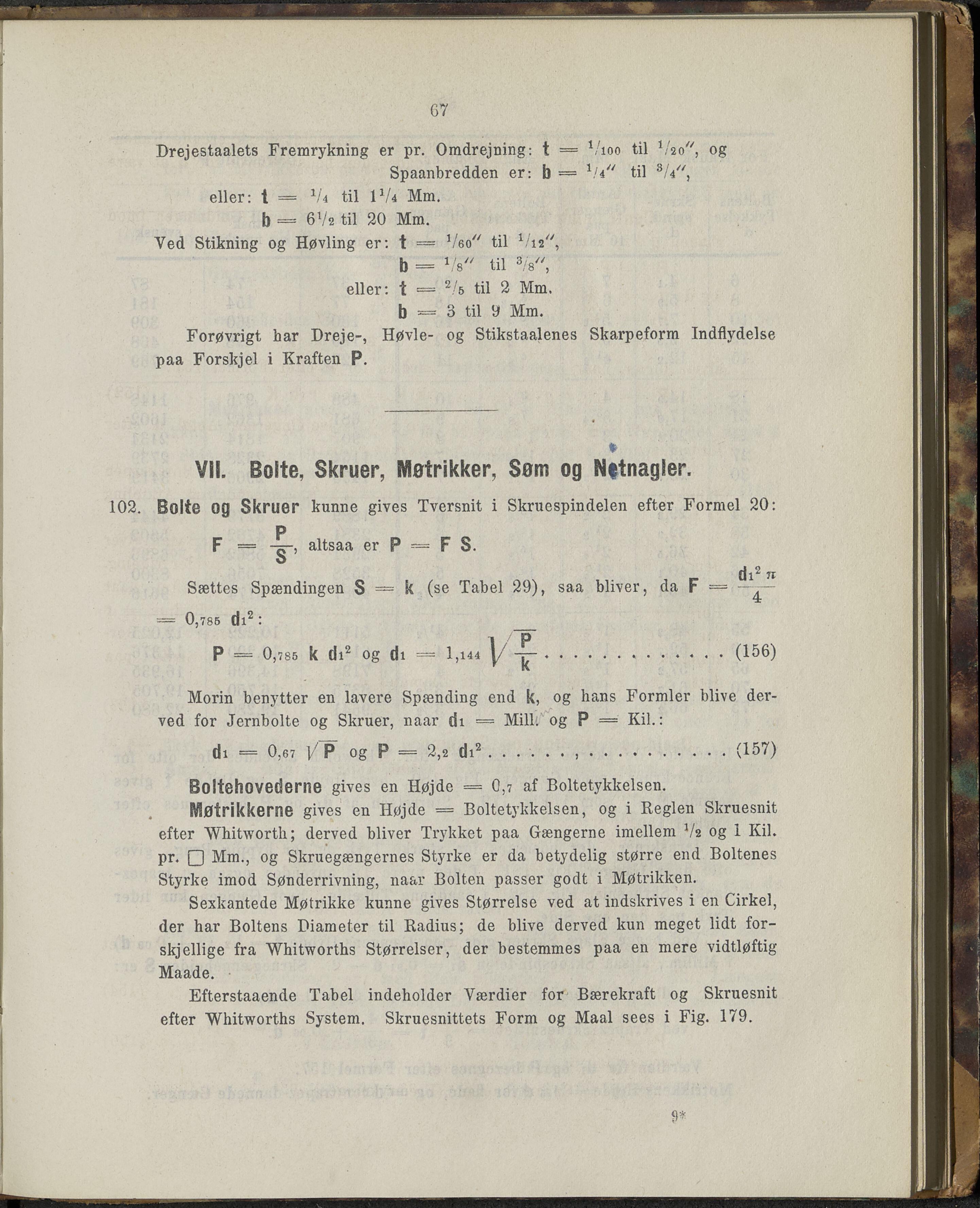

G7
Drejestaalets Fremrykning er pr. Omdrejning: t — 1/ioo til ’/zo", og
Spaanbredden er: b — 1/4/z til 3/4z/,
eller: t = V4 til P/4 Mm.
b = 6V2 til 20 Mm.
Ved Stikning og Høvling er: t — ’/eo" til V12",
b = W' til 3/8",
eller: t = 2/s til 2 Mm.
b — 3 til 9 Mm.
Forøvrigt har Dreje-, Høvle- og Stikstaalenes Skarpeform Indflydelse
paa Forskjel i Kraften P.
*
VIL Bolte, Skruer, Møtrikker, Søm og Nftnagler.
102. Bolte og Skruer kunne gives Tversnit i Skruespindelen efter Formel 20:
P
F — -g-, altsaa er P — F S.
di2 n
Sættes Spændingen S — k (se Tabel 29), saa bliver, da F ~ -
— 0,785 dl2 : __
P — 0,785 k dl2 Og dl = 1,144 V -r-..............•............(156)
r K
Morin benytter en lavere Spænding end k, og hans Formler blive der-
ved for Jernbolte og Skruer, naar di = MilU' og P = Kil.:
dl — 0,67 ]/P og P — 2,2 di2.................................. (157)
Boltehovederne gives en Højde = 0,7 af Boltetykkelsen.
Møtrikkerne gives en Højde = Boltetykkelsen, og i Reglen Skruesnit
efter Whitworth; derved bliver Trykket paa Gængerne imellem V2 og 1 Kil.
pr. Q Mm., og Skruegængernes Styrke er da betydelig større end Boltenes
Styrke imod Sønderrivning, naar Bolten passer godt i Møtrikken.
Sexkantede Møtrikke kunne gives Størrelse ved at indskrives i en Cirkel,
der har Boltens Diameter til Radius; de blive derved kun meget lidt for-
skjellige fra Whitworths Størrelser, der bestemmes paa en mere vidtløftig
Maade.
Efterstaaende Tabel indeholder Værdier for Bærekraft og Skruesnit
efter Whitworths System. Skruesnittets Form og Maal sees i Fig. 179.
