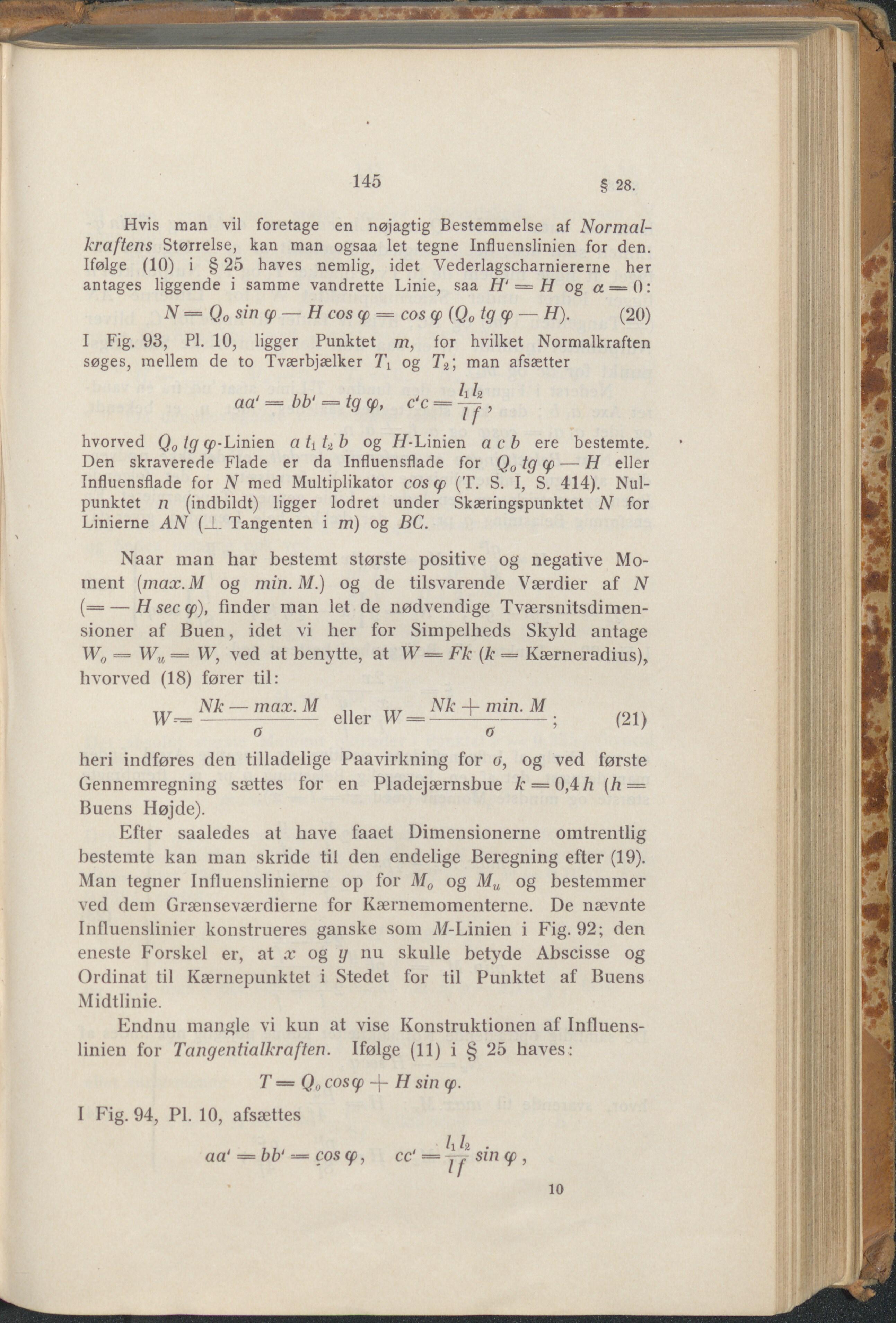

145 § 28. Hvis man vil foretage en nøjagtig Bestemmelse af Normal- kraftens Størrelse, kan man ogsaa let tegne Influenslinien for den. Ifølge (10) i § 25 haves nemlig, idet Vederlagscharniererne her antages liggende i samme vandrette Linie, saa H‘ = H og « = (): N = Qo sin ep — H cos ep = cos ep (Qo tg ep — H). (20) I Fig. 93, PI. 10, ligger Punktet m, for hvilket Normalkraften søges, mellem de to Tværbjælker Ti og 7'2; man afsætter aaJ = bb‘ = tg ep, c‘c = ~ , hvorved Qo tg y-Linien a f t2 b og H-Linien a c b ere bestemte. Den skraverede Flade er da Influensflade for Qotgcp — H eller Influensflade for N med Multiplikator cos (p (T. S. I, S. 414). Nul- punktet n (indbildt) ligger lodret under Skæringspunktet N for Linierne AN (_L Tangenten i m) og BC. Naar man har bestemt største positive og negative Mo- ment (max. M og min. M.) og de tilsvarende Værdier af N (= — H see ep}, finder man let de nødvendige Tværsnitsdimen- sioner af Buen, idet vi her for Simpelheds Skyld antage Wo = Wu = W, ved at benytte, at W = Fk (k = Kærneradius), hvorved (18) fører til: Nk — max. M „ Nk 4- min. M VF—---------------eller W =---------!-------- o o heri indføres den tilladelige Paavirkning for a, og ved første Gennemregning sættes for en Pladejærnsbue k = Q,4:h (h = Buens Højde). Efter saaledes at have faaet Dimensionerne omtrentlig bestemte kan man skride til den endelige Beregning efter (19). Man tegner Influenslinierne op for Mo og Mu og bestemmer ved dem Grænseværdierne for Kærnemomenterne. De nævnte Influenslinier konstrueres ganske som M-Linien i Fig. 92; den eneste Forskel er, at x og g nu Ordinat til Kærnepunktet i Stedet Midtlinie. Endnu mangle vi kun at vise linien for Tangentialkräften. Ifølge (11) i § 25 haves: T — Q„coscp -j- H sin ep. I Fig. 94, PI. 10, afsættes (21) skulle betyde Abscisse og for til Punktet af Buens Konstruktionen af Influens- aa‘ = bb‘ cos ep, cc‘ = jy sin ep , 10
