Electricitet og Magnetisme for Gymnasiet

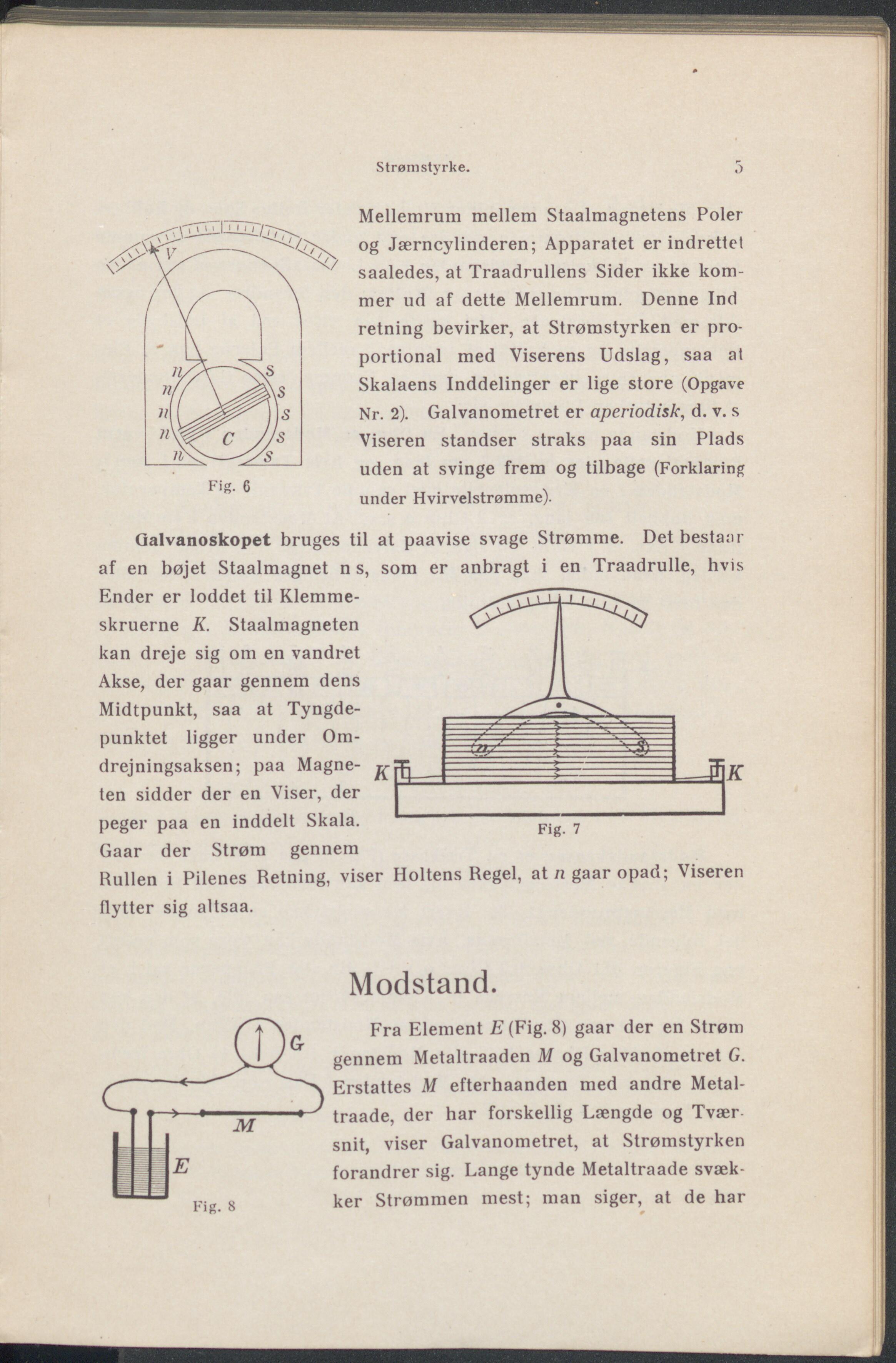

Strømstyrke. Fig. 6 Mellemrum mellem Staalmagnetens Poler og Jærncylinderen; Apparatet er indrettet saaledes, at Traadrullens Sider ikke kom- mer ud af dette Mellemrum. Denne Ind retning bevirker, at Strømstyrken er pro- portional med Viserens Udslag, saa at Skalaens Inddelinger er lige store (Opgave Nr. 2). Galvanometret er aperiodisk, d. v. s Viseren standser straks paa sin Plads uden at svinge frem og tilbage (Forklaring under Hvirvelstrømme). Galvanoskope! bruges til at paavise svage Strømme. Detbesta;ir af en bøjet Staalmagnet n s, som er anbragt i en Traadrulle, hvis Ender er loddet til Klemme- skruerne K. Staalmagneten kan dreje sig om en vandret Akse, der gaar gennem dens Midtpunkt, saa at Tyngde- punktet ligger under Om- drejningsaksen; paa Magne- ten sidder der en Viser, der peger paa en inddelt Skala. Fig- 7 Gaar der Strøm gennem Rullen i Pilenes Retning, viser Holtens Regel, at n gaar opad; Viseren flytter sig altsaa. Modstand. Fra Element E(Fig. 8) gaar der en Strøm gennem Metaltraaden M og Galvanometret G. Erstattes M efterhaanden med andre Metal- traade, der har forskellig Længde og Tvær snit, viser Galvanometret, at Strømstyrken forandrer sig. Lange tynde Metaltraade svæk- ker Strømmen mest; man siger, at de har
