Electricitet og Magnetisme for Gymnasiet

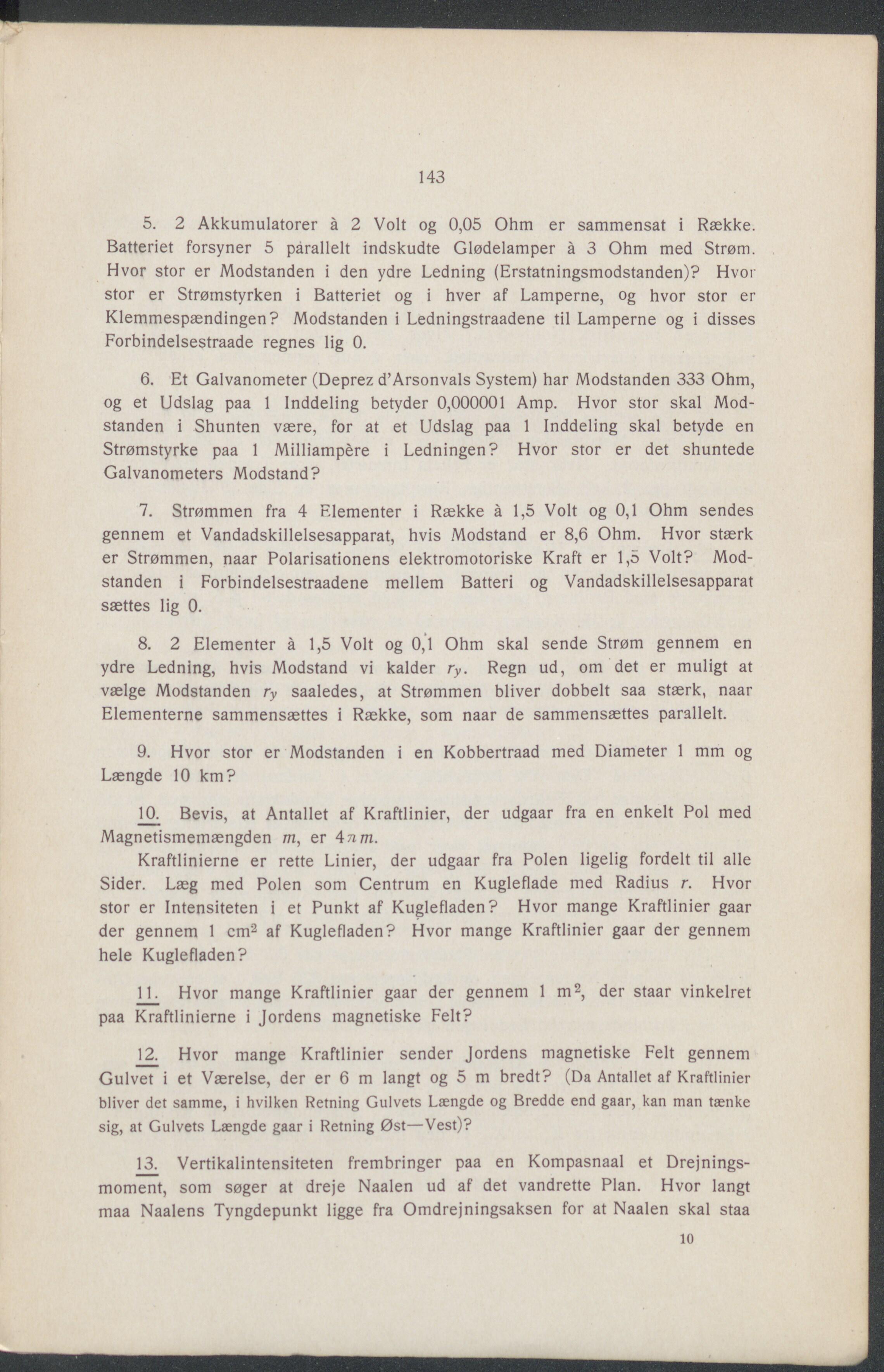

143 5. 2 Akkumulatorer å 2 Volt og 0,05 Ohm er sammensat i Række. Batteriet forsyner 5 parallelt indskudte Glødelamper å 3 Ohm med Strøm. Hvor stor er Modstanden i den ydre Ledning (Erstatningsmodstanden)? Hvor stor er Strømstyrken i Batteriet og i hver af Lamperne, og hvor stor er Klemmespændingen? Modstanden i Ledningstraadene til Lamperne og i disses Forbindelsestraade regnes lig 0. 6. Et Galvanometer (Deprez d’Arsonvals System) har Modstanden 333 Ohm, og et Udslag paa 1 Inddeling betyder 0,000001 Amp. Hvor stor skal Mod- standen i Shunten være, for at et Udslag paa 1 Inddeling skal betyde en Strømstyrke paa 1 Milliampere i Ledningen? Hvor stor er det shuntede Galvanometers Modstand? 7. Strømmen fra 4 Elementer i Række å 1,5 Volt og 0,1 Ohm sendes gennem et Vandadskillelsesapparat, hvis Modstand er 8,6 Ohm. Hvor stærk er Strømmen, naar Polarisationens elektromotoriske Kraft er 1,5 Volt? Mod- standen i Forbindelsestraadene mellem Batteri og Vandadskillelsesapparat sættes lig 0. 8. 2 Elementer å 1,5 Volt og 0,1 Ohm skal sende Strøm gennem en ydre Ledning, hvis Modstand vi kalder ry. Regn ud, om det er muligt at vælge Modstanden ry saaledes, at Strømmen bliver dobbelt saa stærk, naar Elementerne sammensættes i Række, som naar de sammensættes parallelt. 9. Hvor stor er Modstanden i en Kobbertraad med Diameter 1 mm og Længde 10 km? 10. Bevis, at Antallet af Kraftlinier, der udgaar fra en enkelt Pol med Magnetismemængden m, er 4nm. Kraftlinierne er rette Linier, der udgaar fra Polen ligelig fordelt til alle Sider. Læg med Polen som Centrum en Kugleflade med Radius r. Hvor stor er Intensiteten i et Punkt af Kuglefladen? Hvor mange Kraftlinier gaar der gennem 1 cm2 af Kuglefladen? Hvor mange Kraftlinier gaar der gennem hele Kuglefladen? 11. Hvor mange Kraftlinier gaar der gennem 1 m2, der staar vinkelret paa Kraftlinierne i Jordens magnetiske Felt? 12. Hvor mange Kraftlinier sender Jordens magnetiske Felt gennem Gulvet i et Værelse, der er 6 m langt og 5 m bredt? (Da Antallet af Kraftlinier bliver det samme, i hvilken Retning Gulvets Længde og Bredde end gaar, kan man tænke sig, at Gulvets Længde gaar i Retning Øst—Vest)? 13. Vertikalintensiteten frembringer paa en Kompasnaal et Drejnings- moment, som søger at dreje Naalen ud af det vandrette Plan. Hvor langt maa Naalens Tyngdepunkt ligge fra Omdrejningsaksen for at Naalen skal staa 10
