Electricitet og Magnetisme for Gymnasiet

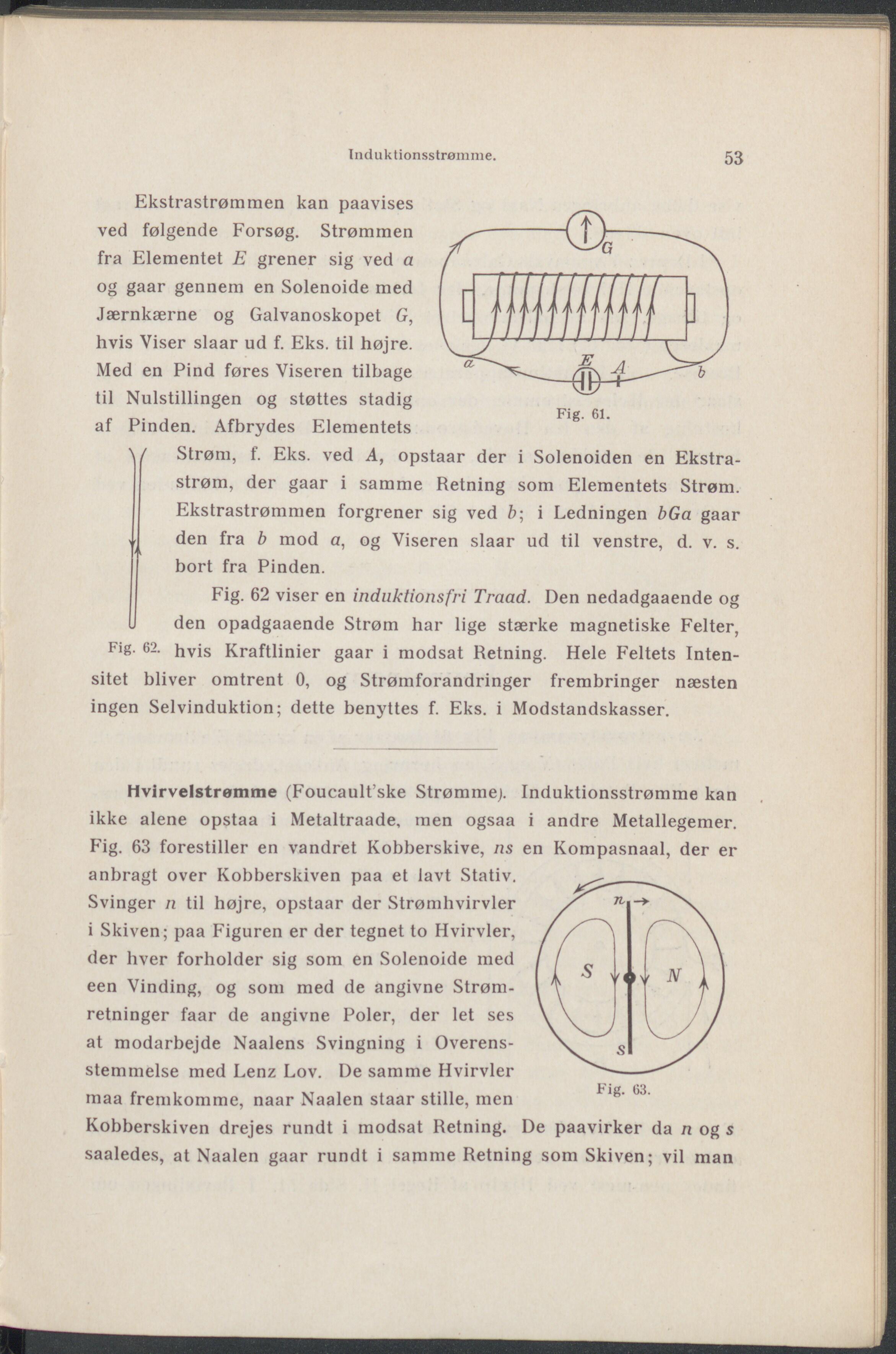

 Induktionsstrømine. 53 Ekstrastrømmen kan paavises ved følgende Forsøg. Strømmen fra Elementet E grener sig ved a og gaar gennem en Solenoide med Jærnkærne og Galvanoskope! G, hvis Viser slaar ud f. Eks. til højre. Med en Pind føres Viseren tilbage til Nulstillingen og støttes stadig af Pinden. Afbrydes Elementets Fig. 61. V Strøm, f. Eks. ved A, opstaar der i Solenoiden en Ekstra- strøm, der gaar i samme Retning som Elementets Strøm. Ekstrastrømmen forgrener sig ved Z>; i Ledningen bGa gaar w den fra b mod a, og Viseren slaar ud til venstre, d. v. s. bort fra Pinden. Fig. 62 viser en induktionsfri Traad. Den nedadgaaende og den opadgaaende Strøm har lige stærke magnetiske Felter, Fig. 62. hvis Kraftlinier gaar i modsat Retning. Hele Feltets Inten- sitet bliver omtrent 0, og Strømforandringer frembringer næsten ingen Selvinduktion; dette benyttes f. Eks. i Modstandskasser. Hvirvelstrømme (Foucault’ske Strømme). Induktionsstrømme kan ikke alene opstaa i Metaltraade, men ogsaa i andre Metallegemer. Fig. 63 forestiller en vandret Kobberskive, ns en Kompasnaal, der er anbragt over Kobberskiven paa et lavt Stativ. Svinger n til højre, opstaar der Strømhvirvler i Skiven; paa Figuren er der tegnet to Hvirvler, der hver forholder sig som en Solenoide med een Vinding, og som med de angivne Strøm- retninger faar de angivne Poler, der let ses at modarbejde Naalens Svingning i Overens- stemmelse med Lenz Lov. De samme Hvirvler maa fremkomme, naar Naalen staar stille, men Kobberskiven drejes rundt i modsat Retning. De paavirker da n og s saaledes, at Naalen gaar rundt i samme Retning som Skiven; vil man
