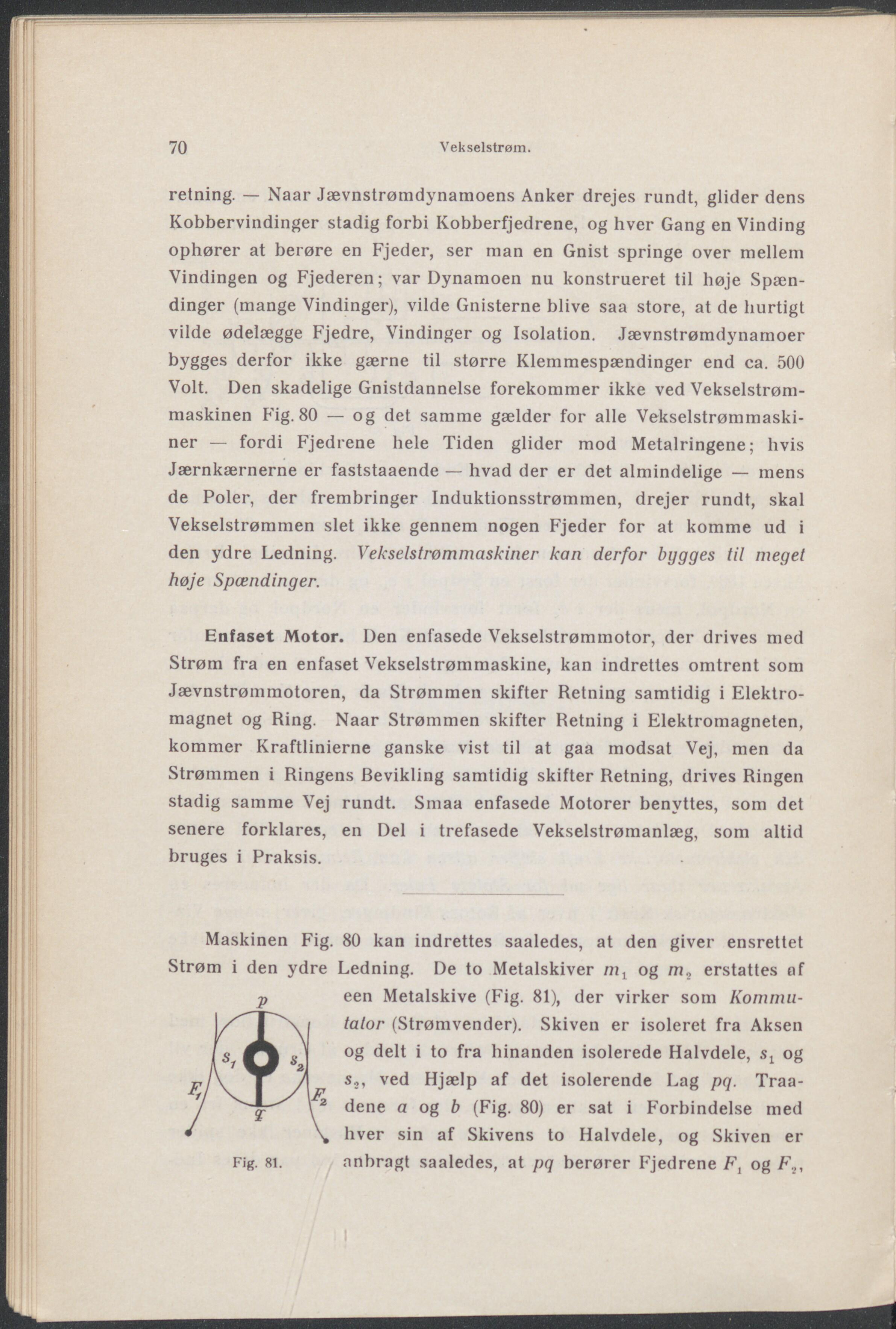

70 Vekselstrøm. retning. — Naar Jævnstrømdynamoens Anker drejes rundt, glider dens Kobbervindinger stadig forbi Kobberfjedrene, og hver Gang en Vinding ophører at berøre en Fjeder, ser man en Gnist springe over mellem Vindingen og Fjederen; var Dynamoen nu konstrueret til høje Spæn- dinger (mange Vindinger), vilde Gnisterne blive saa store, at de hurtigt vilde ødelægge Fjedre, Vindinger og Isolation. Jævnstrømdynarnoer bygges derfor ikke gærne til større Klemmespændinger end ca. 500 Volt. Den skadelige Gnistdannelse forekommer ikke ved Vekselstrøm- maskinen Fig. 80 — og det samme gælder for alle Vekselstrømmaski- ner — fordi Fjedrene hele Tiden glider mod Metalringene; hvis Jærnkærnerne er faststaaende — hvad der er det almindelige — mens de Poler, der frembringer Induktionsstrømmen, drejer rundt, skal Vekselstrømmen slet ikke gennem nogen Fjeder for at komme ud i den ydre Ledning. Vekselstrømmaskiner kan derfor bygges til meget høje Spændinger. Enfaset Motor. Den enfasede Vekselstrøminotor, der drives med Strøm fra en enfaset Vekselstrømmaskine, kan indrettes omtrent som Jævnstrømmotoren, da Strømmen skifter Retning samtidig i Elektro- magnet og Ring. Naar Strømmen skifter Retning i Elektromagneten, kommer Kraftlinierne ganske vist til at gaa modsat Vej, men da Strømmen i Ringens Bevikling samtidig skifter Retning, drives Ringen stadig samme Vej rundt. Smaa enfasede Motorer benyttes, som det senere forklares, en Del i trefasede Vekselstrømanlæg, som altid bruges i Praksis. Maskinen Fig. 80 kan indrettes saaledes, at den giver ensrettet Strøm i den ydre Ledning. De to Metalskiver og zn, erstattes of een Metalskive (Fig. 81), der virker som Kommu- tator (Strømvender). Skiven er isoleret fra Aksen og delt i to fra hinanden isolerede Halvdele, og s.,, ved Hjælp af det isolerende Lag pq. Traa- dene a og b (Fig. 80) er sat i Forbindelse med hver sin af Skivens to Halvdele, og Skiven er Fig. 81. anbragt saaledes, at pq berører Fjedrene Fx og F.,,
