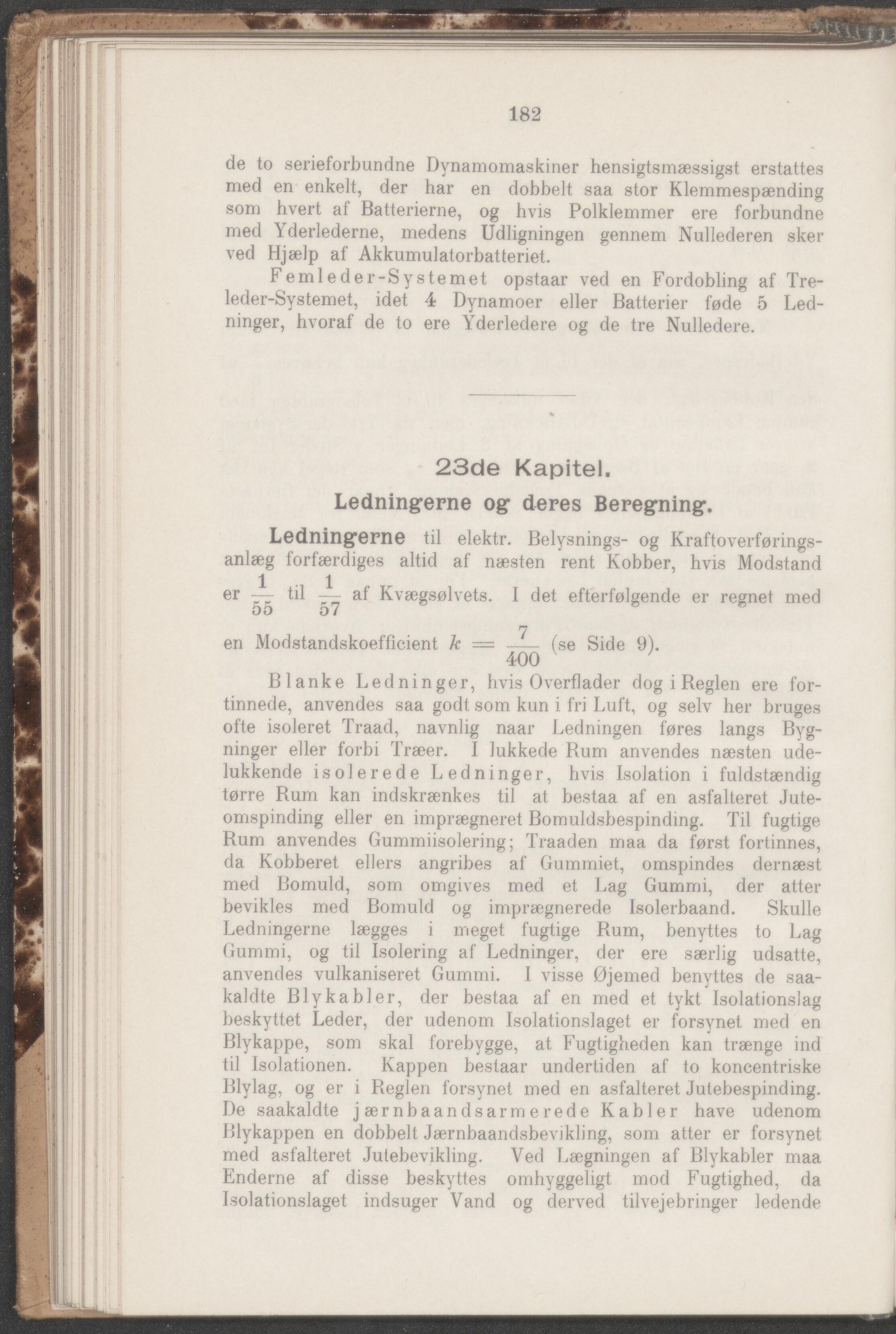

182
de to serieforbundne Dynamomaskiner hensigtsmæssigst erstattes
med en enkelt, der har en dobbelt saa stor Klemmespænding
som hvert af Batterierne, og hvis Polklemmer ere forbundne
med Yderlederne, medens Udligningen gennem Nullederen sker
ved Hjælp af Akkumulatorbatteriet.
Femledei*-Systemet opstaar ved en Fordobling af Tre-
leder-Systemet, idet 4 Dynamoer eller Batterier føde 5 Led-
ninger, hvoraf de to ere Yderledere og de tre Nulledere.
23de Kapitel.
Ledningerne og deres Beregning’.
Ledningerne til elektr. Belysnings- og Kraftoverførings-
anlæg forfærdiges altid af næsten rent Kobber, hvis Modstand
11 . r
er — til — af Kvægsølvets. I det efterfølgende er regnet med
Oe) u /
7
en Modstandskoefficient k —-------(se Side 9).
400 ’
Blanke Ledninger, hvis Overflader dog i Reglen ere for-
tinnede, anvendes saa godt som kun i fri Luft, og selv her bruges
ofte isoleret Traad, navnlig naar Ledningen føres langs Byg-
ninger eller forbi Træer. I lukkede Rum anvendes næsten ude-
lukkende isolerede Ledninger, hvis Isolation i fuldstændig
tørre Rum kan indskrænkes til at bestaa af en asfalteret Jute-
omspinding eller en imprægneret Bomuldsbespinding. Til fugtige
Rum anvendes Gummiisolering; Traaden maa da først fortinnes,
da Kobberet ellers angribes af Gummiet, omspindes dernæst
med Bomuld, som omgives med et Lag Gummi, der atter
bevikles med Bomuld og imprægnerede Isolerbaand. Skulle
Ledningerne lægges i meget fugtige Rum, benyttes to Lag
Gummi, og til Isolering af Ledninger, der ere særlig udsatte,
anvendes vulkaniseret Gummi. I visse Øjemed benyttes de saa-
kaldte Blykabler, der bestaa af en med et tykt Isolationslag
beskyttet Leder, der udenom Isolationslaget er forsynet med en
Blykappe, som skal forebygge, at Fugtigheden kan trænge ind
til Isolationen. Kappen bestaar undertiden af to koncentriske
Blylag, og er i Reglen forsynet med en asfalteret Jutebespinding.
De saakaldte jærnbaandsarmerede Kabler have udenom
Blykappen en dobbelt Jærnbaandsbevikljng, som atter er forsynet
med asfalteret Jutebevikling. Ved Lægningen af Blykabler maa
Enderne af disse beskyttes omhyggeligt mod Fugtighed, da
Isolationslaget indsuger Vand og derved tilvejebringer ledende
