Elektrisk Belysning i Teori og Praksis
Haandbog for Elektroteknikere, Ingeniører og Maskinmestere ved elektriske Anlæg

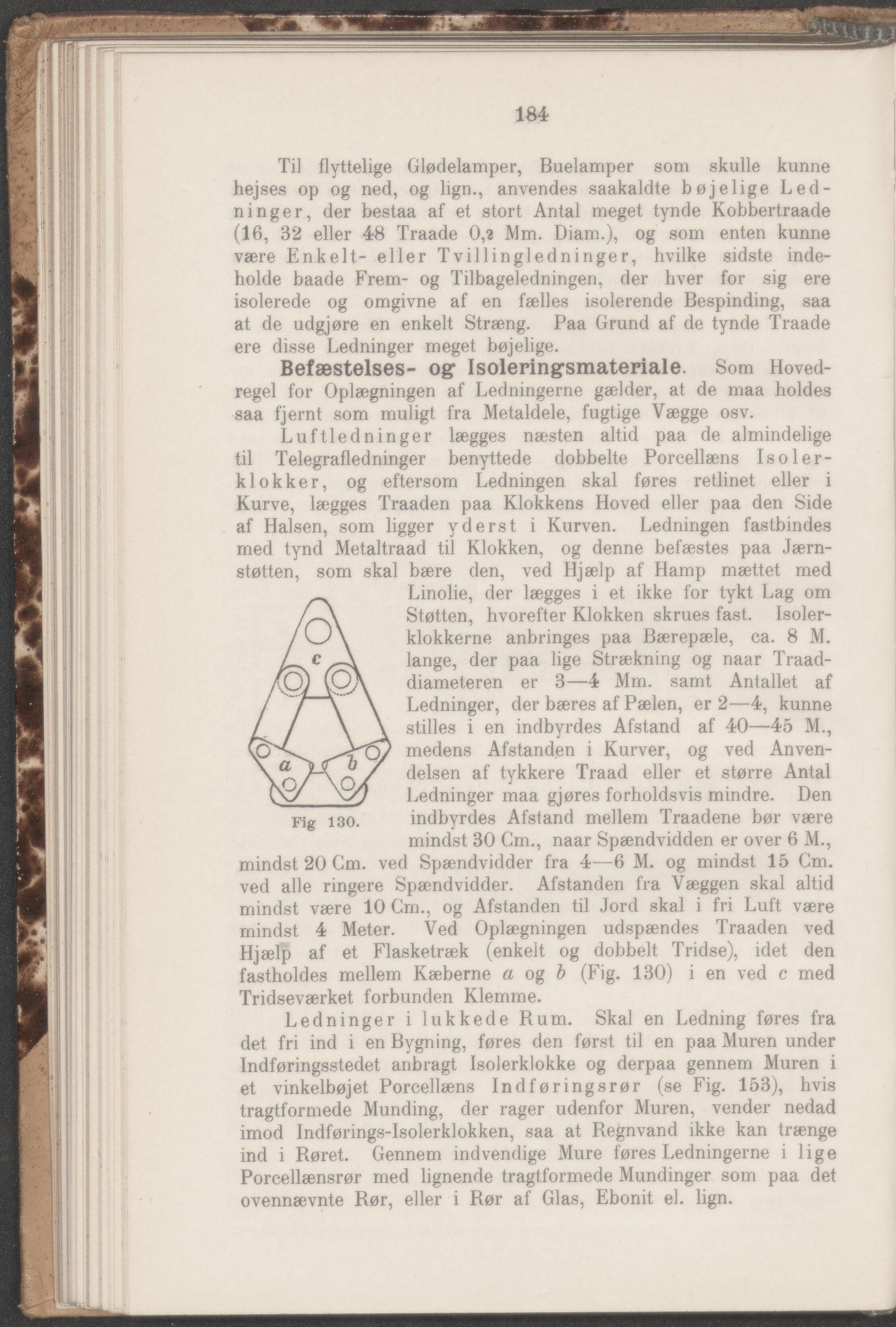

184 Til flyttelige Glødelamper, Buelamper som skulle kunne hejses op og ned, og lign., anvendes saakaldte bøjelige Led- ninger, der bestaa af et stort Antal meget tynde Kobbertraade (16, 32 eller 48 Traade 0,2 Mm. Diam.), °g som onten kunne være Enkelt- eller Tvillingledninger, hvilke sidste inde- holde baade Frem- og Tilbageledningen, der hver for sig ere isolerede og omgivne af en fælles isolerende Bespinding, saa at de udgjøre en enkelt Stræng. Paa Grund af de tynde Traade ere disse Ledninger meget bøjelige. Befæstelses- og Isoleringsmateriale. Som Hoved- regel for Oplægningen af Ledningerne gælder, at de maa holdes saa fjernt som muligt fra Metaldele, fugtige Vægge osv. Luftledninger lægges næsten altid paa de almindelige til Telegrafledninger benyttede dobbelte Porcellæns Is o ler- klokker, og eftersom Ledningen skal føres retlinet eller i Kurve, lægges Traaden paa Klokkens Hoved eller paa den Side af Halsen, som ligger yd erst i Kurven. Ledningen fastbindes med tynd Metaltraad til Klokken, og denne befæstes paa Jærn- bære den, ved Hjælp af Hamp mættet med Linolie, der lægges i et ikke for tykt Lag om Støtten, hvorefter Klokken skrues fast. Isoler- klokkerne anbringes paa Bærepæle, ca. 8 M. lange, der paa lige Strækning og naar Traad- diameteren er 3—4 Mm. samt Antallet af Ledninger, der bæres af Pælen, er 2—4, kunne stilles i en indbyrdes Afstand af 40—45 M., medens Afstanden i Kurver, og ved Anven- delsen af tykkere Traad eller et større Antal Ledninger maa gjøres forholdsvis mindre. Den indbyrdes Afstand mellem Traadene bør være mindst 30 Cm., naar Spændvidden er over 6 M., mindst 20 Cm. ved Spændvidder fra 4—6 M. og mindst 15 Cm. ved alle ringere Spændvidder. Afstanden fra Væggen skal altid mindst være 10 Cm., og Afstanden til Jord skal i fri Luft være mindst 4 Meter. Ved Oplægningen udspændes Traaden ved Hjælp af et Flasketræk (enkelt og dobbelt Tridse), idet den fastholdes mellem Kæberne a og b (Fig. 130) i en ved c med Tridseværket forbunden Klemme. Ledninger i lukkede Rum. Skal en Ledning føres fra det fri ind i en Bygning, føres den først til en paa Muren under Indføringsstedet anbragt Isolerklokke og derpaa gennem Muren i et vinkelbøjet Porcellæns Indføringsrør (se Fig. 153), hvis tragtformede Munding, der rager udenfor Muren, vender nedad imod Indførings-Isolerklokken, saa at Regnvand ikke kan trænge ind i Røret. Gennem indvendige Mure føres Ledningerne i lige Porcellænsrør med lignende tragtformede Mundinger som paa det ovennævnte Rør, eller i Rør af Glas, Ebonit el. lign. støtten, som skal Fig 130.
