Elektrisk Belysning i Teori og Praksis
Haandbog for Elektroteknikere, Ingeniører og Maskinmestere ved elektriske Anlæg

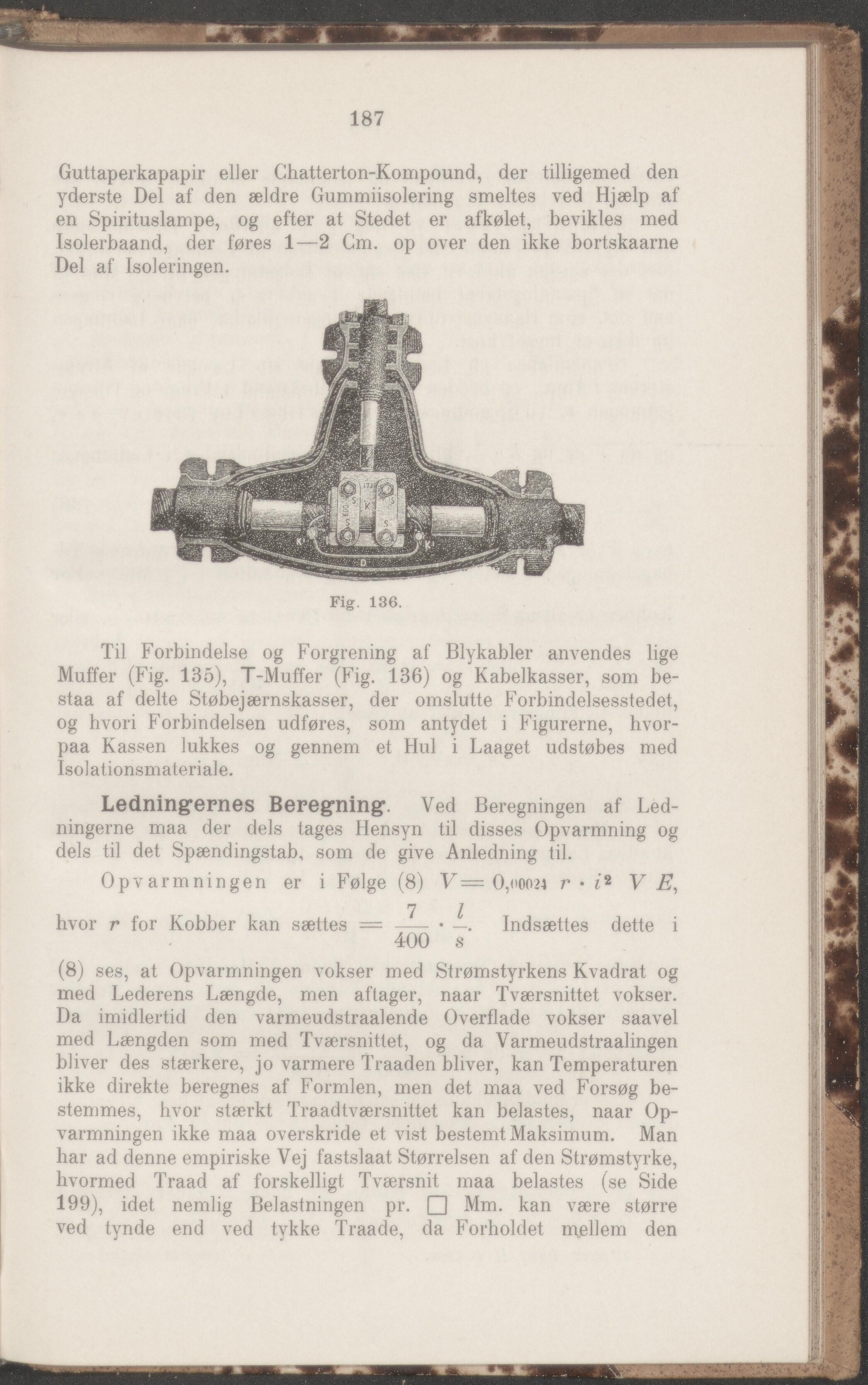

187 Guttaperkapapir eller Chatterton-Kompound, der tilligemed den yderste Del af den ældre Gummiisolering smeltes ved Hjælp af en Spirituslampe, og efter at Stedet er afkølet, bevikles med Isolei’baand, der føres 1—2 Cm. op over den ikke bortskaarne Del af Isoleringen. Fig. 186. Til Forbindelse og Forgrening af Blykabler anvendes lige Muffer (Fig. 135), T-Muffer (Fig. 136) og Kabelkasser, som be- staa af delte Støbej ærnskasser, der omslutte Forbindelsesstedet, og hvori Forbindelsen udføres, som antydet i Figurerne, hvor- paa Kassen lukkes og gennem et Hul i Laaget udstøbes med Isolationsmateriale. Ledningernes Beregning. Ved Beregningen af Led- ningerne maa der dels tages Hensyn til disses Opvarmning og dels til det Spændingstab, som de give Anledning til. Opvarmningen er i Følge (8) V— 0,ooo>4 r • i2 VE, 7 l hvor r for Kobber kan sættes = ----- • —. Indsættes dette i 400 s (8) ses, at Opvarmningen vokser med Strømstyrkens Kvadrat og med Lederens Længde, men aflager, naar Tværsnittet vokser. Da imidlertid den varmeudstraalende Overflade vokser saavel med Længden som med Tværsnittet, og da Varmeudstraalingen bliver des stærkere, jo varmere Traaden bliver, kan Temperaturen ikke direkte beregnes af Formlen, men det maa ved Forsøg be- stemmes, hvor stærkt Traadtværsnittet kan belastes, naar Op- varmningen ikke maa overskride et vist bestemt Maksimum. Man har ad denne empiriske Vej fastslaat Størrelsen af den Strømstyrke, hvormed Traad af forskelligt Tværsnit maa belastes (se Side 199), idet nemlig Belastningen pr. Q Mm. kan være større ved tynde end ved tykke Traade, da Forholdet mellem den
