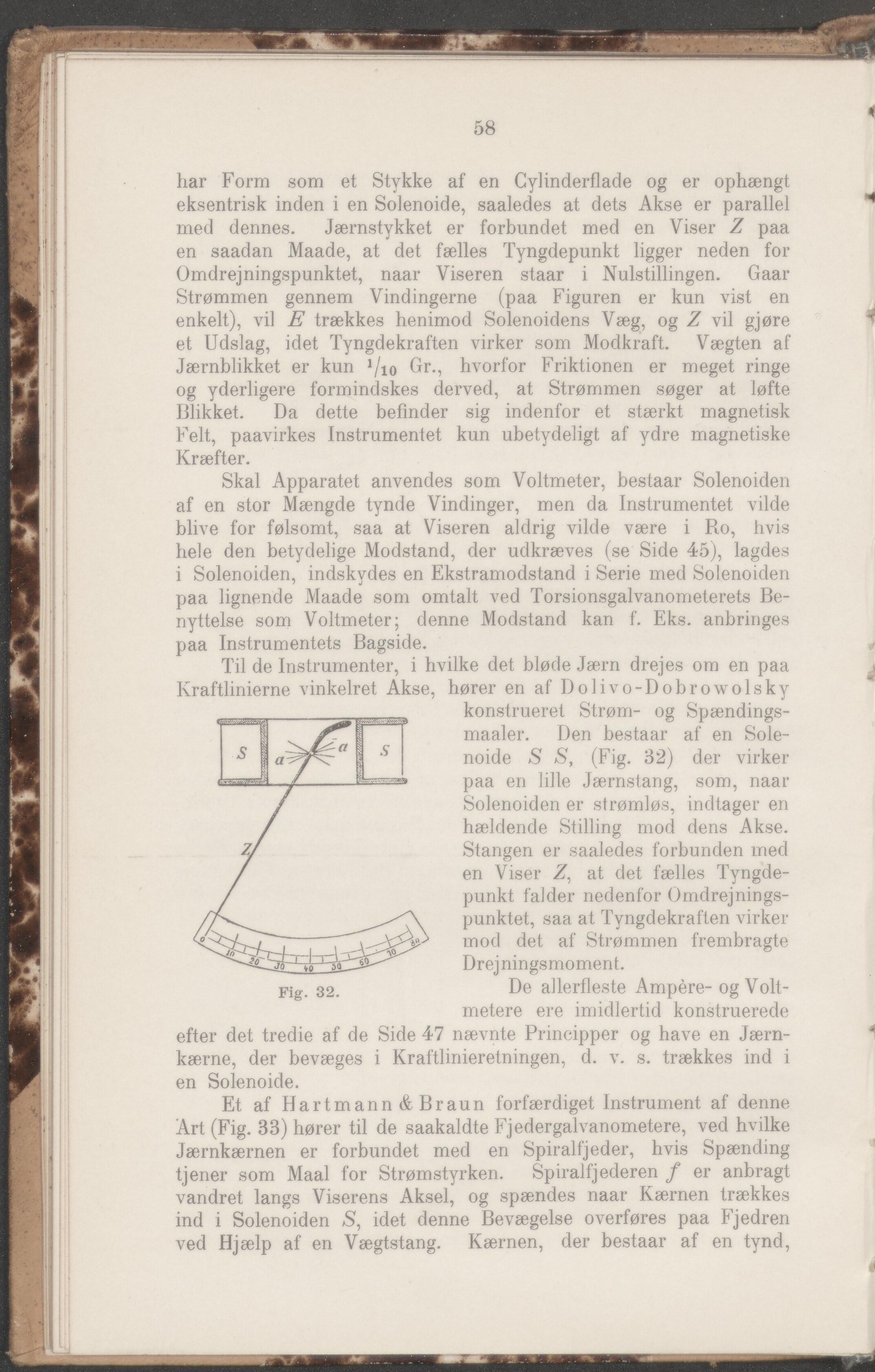

58 har Form som et Stykke af en Cylinderflade og er ophængt eksentrisk inden i en Solenoide, saaledes at dets Akse er parallel med dennes. Jærnstykket er forbundet med en Viser Z paa en saadan Maade, at det fælles Tyngdepunkt ligger neden for Omdrejningspunktet, naar Viseren staar i Nulstillingen. Gaar Strømmen gennem Vindingerne (paa Figuren er kun vist en enkelt), vil E trækkes henimod Solenoidens Væg, og Z vil gjøre et Udslag, idet Tyngdekraften virker som Modkraft. Vægten af Jærnblikket er kun */io Gr., hvorfor Friktionen er meget ringe og yderligere formindskes derved, at Strømmen søger at løfte Blikket. Da dette befinder sig indenfor et stærkt magnetisk Felt, paavirkes Instrumentet kun ubetydeligt af ydre magnetiske Kræfter. Skal Apparatet anvendes som Voltmeter, bestaar Solenoiden af en stor Mængde tynde Vindinger, men da Instrumentet vilde blive for følsomt, saa at Viseren aldrig vilde være i Ro, hvis hele den betydelige Modstand, der udkræves (se Side 45), lagdes i Solenoiden, indskydes en Ekstramodstand i Serie med Solenoiden paa lignende Maade som omtalt ved Torsionsgalvanometerets Be- nyttelse som Voltmeter; denne Modstand kan f. Eks. anbringes paa Instrumentets Bagside. Til de Instrumenter, i hvilke det bløde Jærn drejes om en paa Kraftlinierne vinkelret Akse, Fig. 32. hører en af Dolivo-Dobrowolsky konstrueret Strøm- og Spændings- maaler. Den bestaar af en Sole- noide S S, (Fig. 32) der virker paa en lille Jærnstang, som, naar Solenoiden er strømløs, indtager en hældende Stilling mod dens Akse. Stangen er saaledes forbunden med en Viser Z, at det fælles Tyngde- punkt falder nedenfor Omdrejnings- punktet, saa at Tyngdekraften virker mod det af Strømmen frembragte Drejningsmoment. De allerfleste Ampere- og Volt- metere ere imidlertid konstruerede efter det tredie af de Side 47 nævnte Principper og have en Jærn- kærne, der bevæges i Kraft!inieretningen, d. v. s. trækkes ind i en Solenoide. Et af Hartmann&Braun forfærdiget Instrument af denne Art (Fig. 33) hører til de saakaldte Fjeder gal vanometere, ved hvilke Jærnkærnen er forbundet med en Spiralfjeder, hvis Spænding tjener som Maal for Strømstyrken. Spiralfjederen f er anbragt vandret langs Viserens Aksel, og spændes naar Kærnen trækkes ind i Solenoiden S, idet denne Bevægelse overføres paa Fjedren ved Hjælp af en Vægtstang. Kærnen, der bestaar af en tynd,
