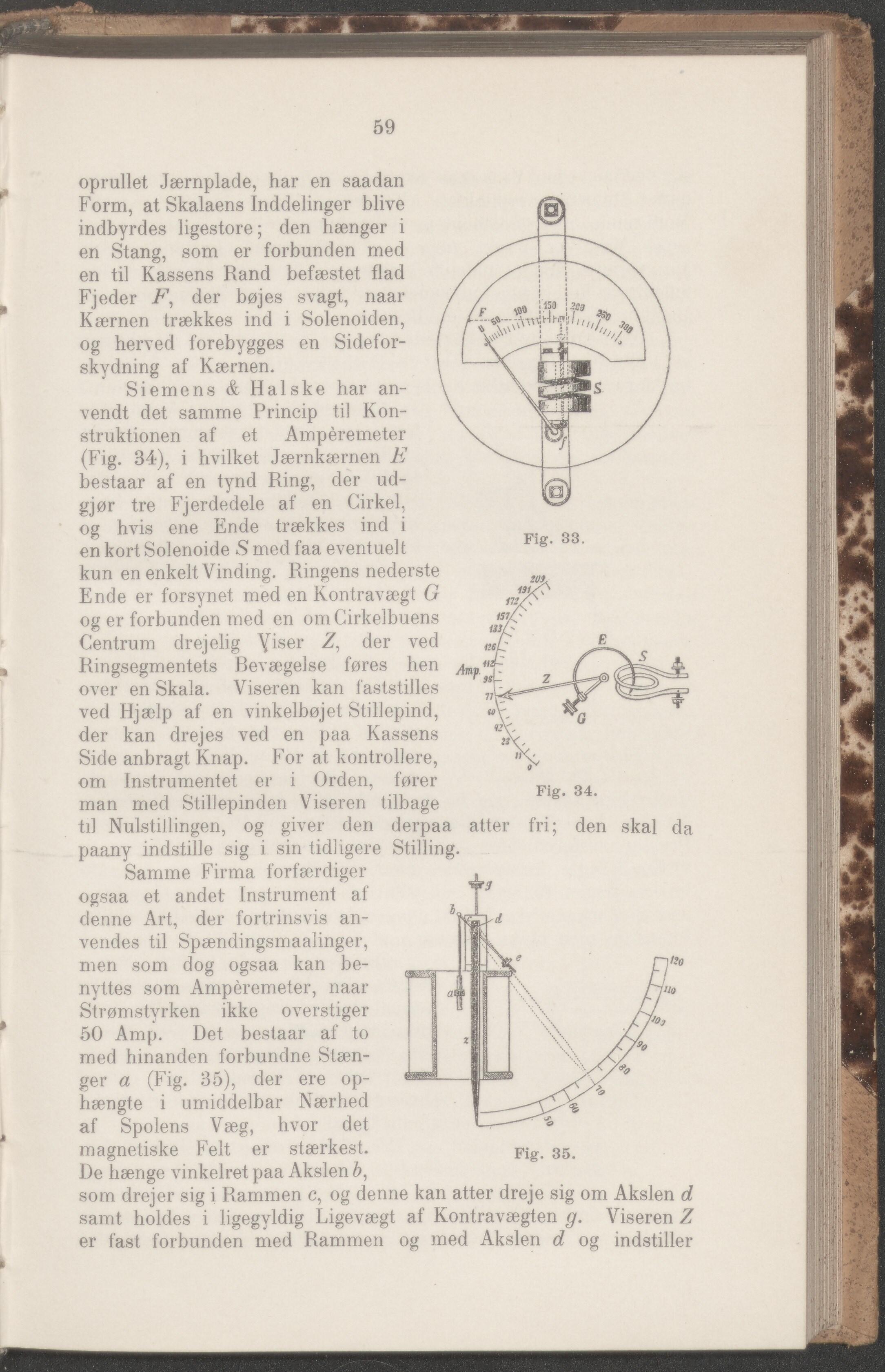

59 oprullet Jærnplade, har en saadan Form, at Skalaens Inddelinger blive indbyrdes ligestore; den hænger i en Stang, som er forbunden med en til Kassens Rand befæstet flad Fjeder F, der bøjes svagt, naar Kærnen trækkes ind i Solenoiden, og herved forebygges en Sidefor- skydning af Kærnen. Siemens & Halske har an- vendt det samme Princip til Kon- struktionen af et Amperemeter (Fig. 34), i hvilket Jærnkærnen E bestaar af en tynd Ring, der ud- gjør tre Fjerdedele af en Cirkel, og hvis ene Ende trækkes ind i en kort Solenoide S med faa eventuelt kun en enkelt Vinding. Ringens nederste Ende er forsynet med en Kontravægt G og er forbunden med en om Cirkelbuens Centrum drejelig Viser Z, der ved Ringsegmentets Bevægelse føres hen over en Skala. Viseren kan faststilles ved Hjælp af en vinkelbøjet Stillepind, der kan drejes ved en paa Kassens Side anbragt Knap. For at kontrollere, om Instrumentet er i Orden, fører man med Stillepinden Viseren tilbage Fig. 33. Fig. 34. til Nulstillingen, og giver den derpaa atter fri; Stilling. paany indstille sig i sin tidligere Samme Firma forfærdiger ogsaa et andet Instrument af denne Art, der fortrinsvis an- vendes til Spændingsmaalinger, men som dog ogsaa kan be- nyttes som Amperemeter, naar Strømstyrken ikke overstiger 50 Amp. Det bestaar af to med hinanden forbundne Stæn- ger a (Fig. 35), der ere op- hængte i umiddelbar Nærhed af Spolens Væg, hvor det den skal da magnetiske Felt er stærkest. Fig# 35< De hænge vinkelret paa Akslen som drejer sig i Rammen c, og denne kan atter dreje sig om Akslen d samt holdes i ligegyldig Ligevægt af Kontravægten g. Viseren Z er fast forbunden med Rammen og med Akslen d og indstiller
