Om Centralanlæg For Elektrisk Belysning For Christiania

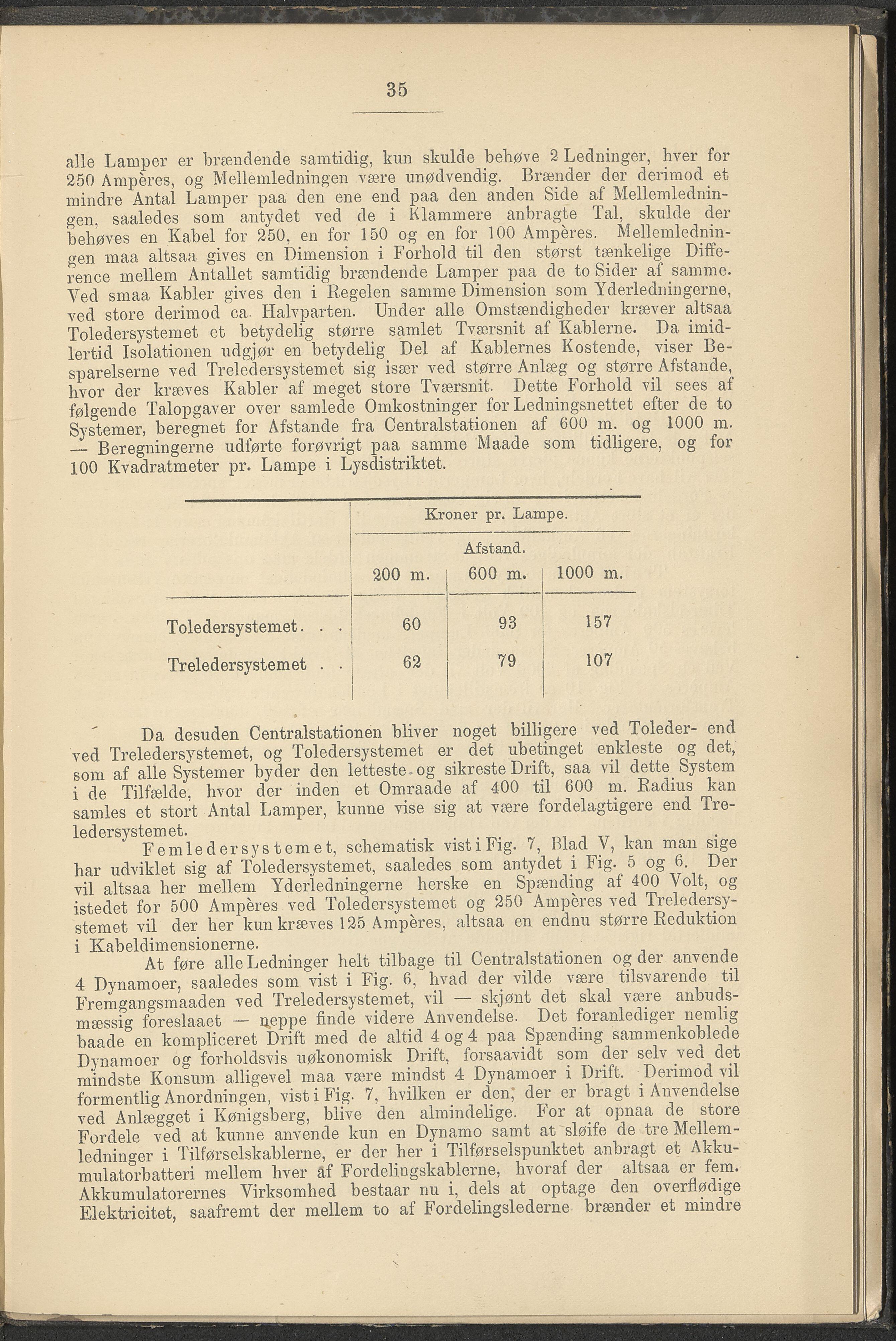

35 alle Lamper er brændende samtidig, kun skulde behøve 2 Ledninger, hver for 250 Ampéres, og Mellemledningen være unødvendig. Brænder der derimod et mindre Antal Lamper paa den ene end paa den anden Side af Mellemlednin- gen saaledes som antydet ved de i Klammere anbragte Tal, skulde der behøves en Kabel for 250, en for 150 og en for 100 Ampéres. Mellemlednin- gen maa altsaa gives en Dimension i Forhold til den størst tænkelige Diffe- rence mellem Antallet samtidig brændende Lamper paa de to Sider af samme. Ved smaa Kabler gives den i Regelen samme Dimension som Yderledningerne, ved store derimod ca. Halvparten. Under alle Omstændigheder kræver altsaa Toledersystemet et betydelig større samlet Tværsnit af Kablerne. Da imid- lertid Isolationen udgjør en betydelig Del af Kablernes Kostende, viser Be- sparelserne ved Treledersystemet sig især ved større Anlæg og større Afstande, hvor der kræves Kabler af meget store Tværsnit. Dette Forhold vil sees af følgende Talopgaver over samlede Omkostninger for Ledningsnettet efter de to Systemer, beregnet for Afstande fra Centralstationen af 600 m. og 1000 m. __Beregningerne udførte forøvrigt paa samme Maade som tidligere, og for 100 Kvadratmeter pr. Lampe i Lysdistriktet. Kroner pr. Lampe. 200 m. Afstand. 600 m. 1000 ni. Toledersystemet. . . 60 93 157 Treledersystemet . . 62 79 107 Da desuden Centralstationen bliver noget billigere ved Toleder- end ved Treledersystemet, og Toledersystemet er det ubetinget enkleste og det, som af alle Systemer byder den letteste., og sikreste Drift, saa vil dette__ System i de Tilfælde, hvor der inden et Omraade af 400 til 600 m. Radius kan samles et stort Antal Lamper, kunne vise sig at være fordelagtigere end Tre- ledersystemet. . . w i Fe mieder systemet, schematisk vistiFig. 7, Blad V, kan man sige har udviklet sig af Toledersystemet, saaledes som antydet i Fig. 5 og 6 Der vil altsaa lier mellem Yderledningerne herske en Spænding af 400 \ olt, og istedet for 500 Ampéres ved Toledersystemet og 250 Amperes ved Treledersy- stemet vil der her kun kræves 125 Ampéres, altsaa en endnu større Reduktion i Kabeldimensionerne. , At føre alle Ledninger helt tilbage til Centralstationen og der anvende 4 Dynamoer, saaledes som vist i Fig. 6, hvad der vilde være tilsvarende til Fremgangsmaaden ved Treledersystemet, vil — skjønt det skal være anbuds- mæssig foreslaaet — n.eppe finde videre Anvendelse. Det foranlediger nemlig baade en kompliceret Drift med de altid 4 og 4 paa Spænding sammenkoblede Dynamoer og forholdsvis uøkonomisk Drift, forsaavidt som der selv ved det mindste Konsum alligevel maa være mindst 4 Dynamoer i Drift. Derimod vil formentlig Anordningen, vistiFig. 7, hvilken er den, der er bragt i Anvendelse ved Anlægget i Kønigsberg, blive den almindelige. For at opnaa de store Fordele ved at kunne anvende kun en Dynamo samt at sløife de tre Mellem- ledninger i Tilførselskablerne, er der her i Tilførselspunktet anbragt et Akku- mulatorbatteri mellem hver af Fordelingskablerne, hvoraf der altsaa er fem. Akkumulatorernes Virksomhed bestaar nu i, dels at optage den overflødige Elektricitet, saafremt der mellem to af Fordelingslederne brænder et mindre
