Simple Konkstruktioner af Armeret Beton
Kortfattet Lærebog

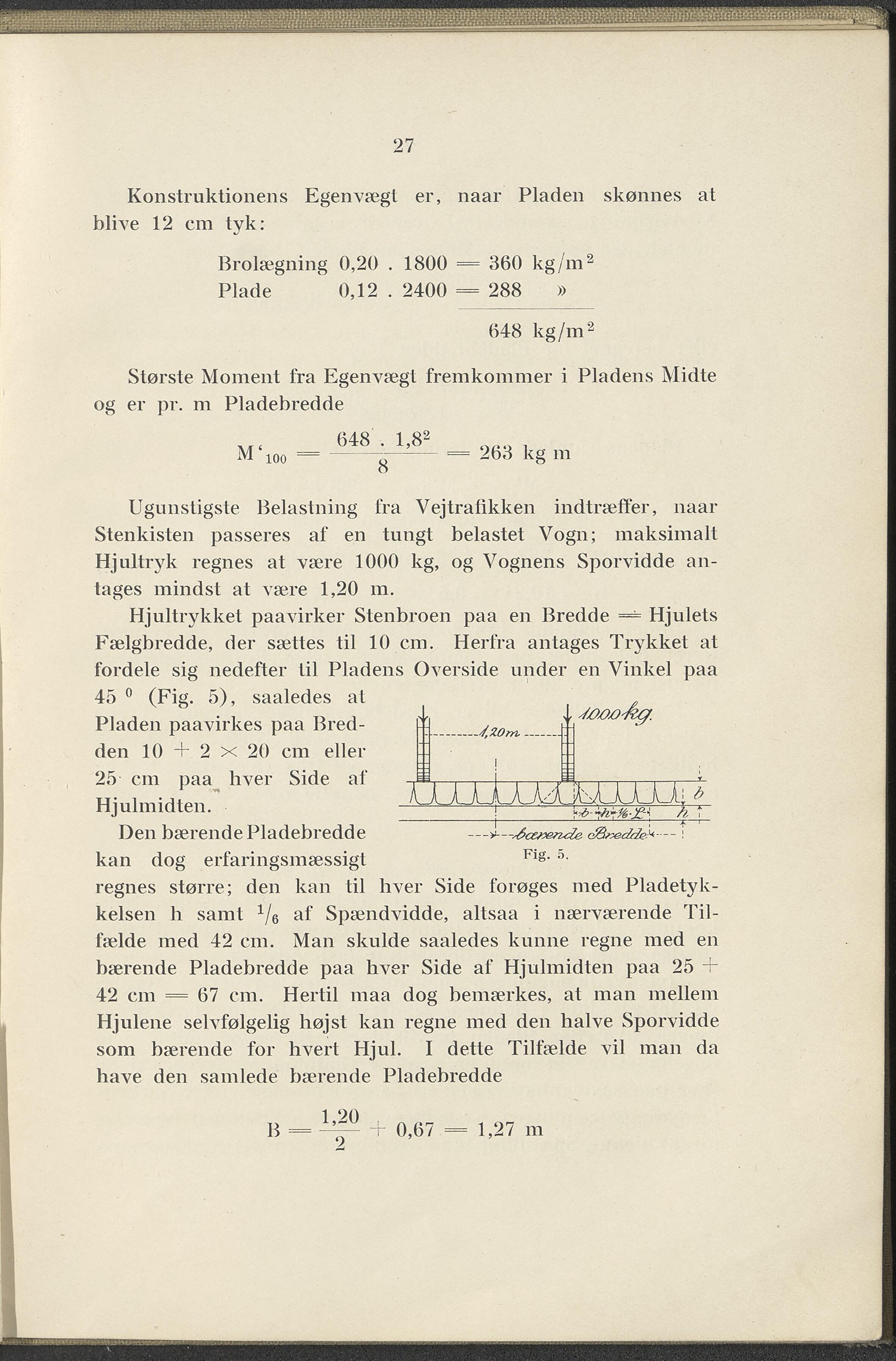

27 Konstruktionens Egenvægt er, naar Pladen skønnes at blive 12 cm tyk: Brolægning 0,20 . 1800 = 360 kg/m2 Plade 0,12 . 2400 = 288 » 648 kg/m2 Største Moment fra Egenvægt fremkommer i Pladens Midte og er pr. m Pladebredde 648 . 1,82 M wo = Q = 263 kg m O Ugunstigste Belastning fra Vejtrafikken indtræffer, naar Stenkisten passeres af en tungt belastet Vogn; maksimalt Hjultryk regnes at være 1000 kg, og Vognens Sporvidde an- tages mindst at være 1,20 m. Hjultrykket paavirker Stenbroen paa en Bredde = Hjulets Fælgbredde, der sættes til 10 cm. Herfra antages Trykket at fordele sig nedefter til Pladens Overside under en Vinkel paa 45 0 (Fig. 5), saaledes at Pladen paavirkes paa Bred- den 10 + 2 x 20 cm eller 25 cm paa hver Side af Hjulmidten. Den bærende Pladebredde kan dog erfaringsmæssigt regnes større; den kan til kelsen h samt 1/6 af Spændvidde, altsaa i nærværende Til- fælde med 42 cm. Man skulde saaledes kunne regne med en bærende Pladebredde paa hver Side af Hjulmidlen paa 25 + 42 cm = 67 cm. Hertil maa dog bemærkes, at man mellem Hjulene selvfølgelig højst kan regne med den halve Sporvidde som hærende for hvert Hjul. I dette Tilfælde vil man da have den samlede bærende Pladebredde 1,20 B = + 0,67 = 1,27 m ^ao-feg. .^,20 m. hver Side forøges med Pladetyk-
