Simple Konkstruktioner af Armeret Beton
Kortfattet Lærebog

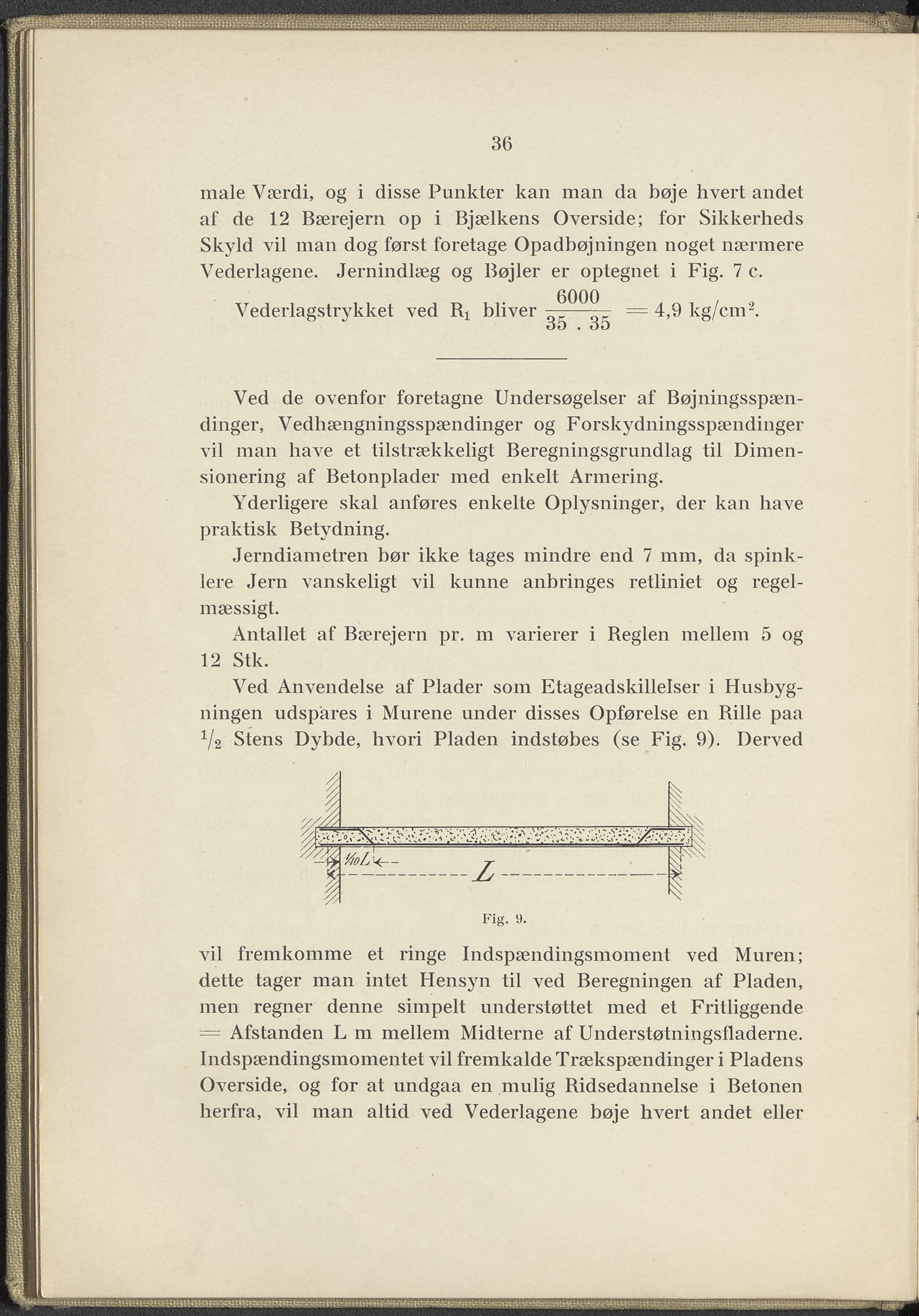

■■■»■■i 36 male Værdi, og i disse Punkter kan man da bøje hvert andet af de 12 Bærejern op i Bjælkens Overside; for Sikkerheds Skyld vil man dog først foretage Opadbøjningen noget nærmere Vederlagene. Jernindlæg og Bøjler er optegnet i Fig. 7 c. Vederlagstrykket ved Rt bliver = 4,9 kg/cm2. D3 • t)D Ved de ovenfor foretagne Undersøgelser af Bøjningsspæn- dinger, Vedhængningsspændinger og Forskydningsspændinger vil man have et tilstrækkeligt Beregningsgrundlag til Dimen- sionering af Betonplader med enkelt Armering. Yderligere skal anføres enkelte Oplysninger, der kan have praktisk Betydning. Jerndiametren bør ikke tages mindre end 7 mm, da spink- lere Jern vanskeligt vil kunne anbringes retliniet og regel- mæssigt. Antallet af Bærejern pr. m varierer i Reglen mellem 5 og 12 Stk. Ved Anvendelse af Plader som Etageadskillelser i Husbyg- ningen udspares i Murene under disses Opførelse en Rille paa V2 Stens Dybde, hvori Pladen indstøbes (se Fig. 9). Derved Fig. 9. vil fremkomme et ringe Indspændingsmoment ved Muren; dette tager man intet Hensyn til ved Beregningen af Pladen, men regner denne simpelt understøttet med et Fritliggende = Afstanden L m mellem Midterne af Understøtningsfladerne. Indspændingsmomentet vil fremkalde Trækspændinger i Pladens Overside, og for at undgaa en mulig Ridsedannelse i Betonen herfra, vil man altid ved Vederlagene bøje hvert andet eller
