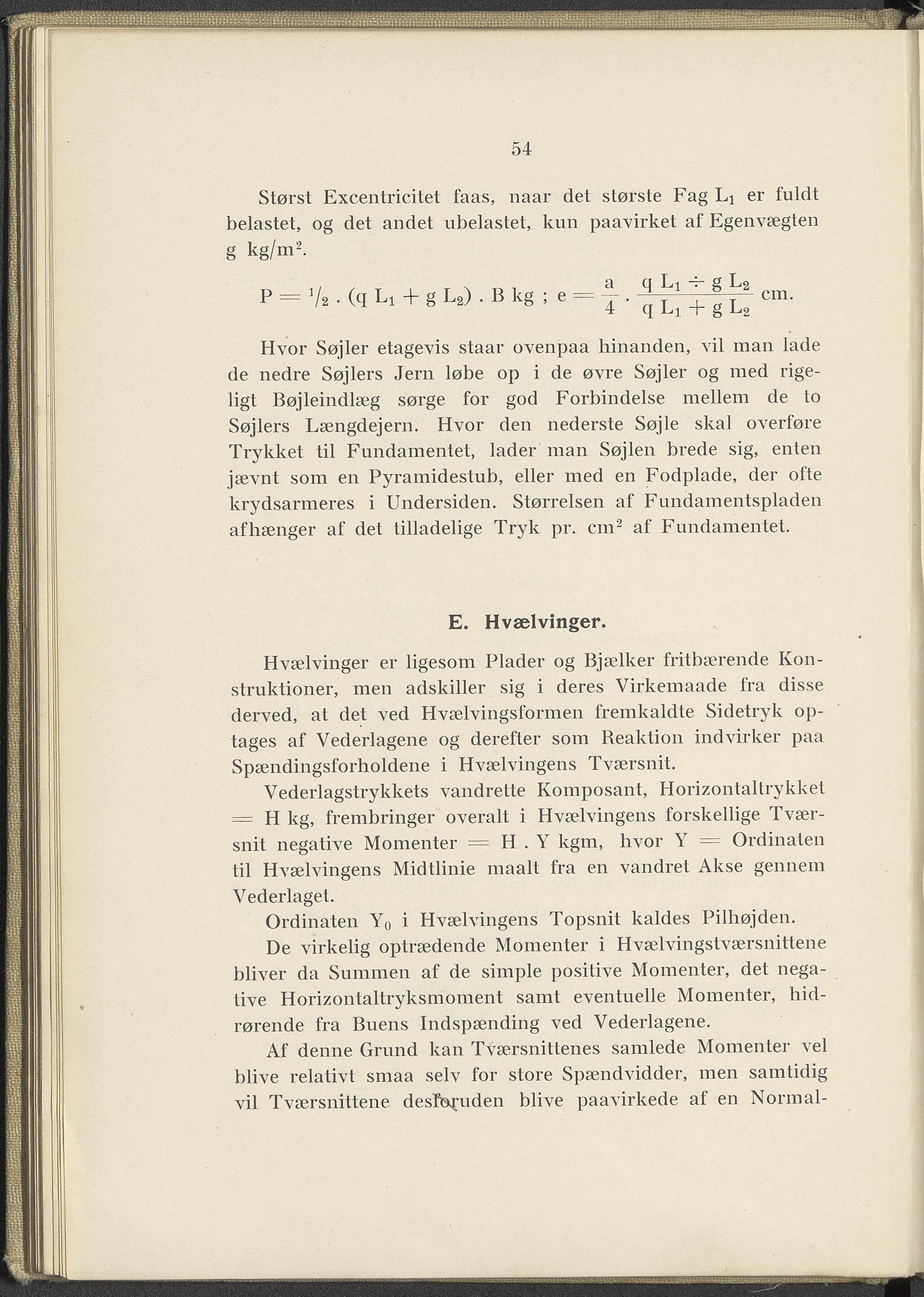

—....:__ 54 Størst Excentricitet faas, naar det største Fag Li er fuldt belastet, og det andet ubelastet, kun paavirket af Egenvægten g kg/m2. P = >/2 . (q U + g L2) . B kg ; e = I. 7 | cm. Hvor Søjler etagevis staar ovenpaa hinanden, vil man lade de nedre Søjlers Jern løbe op i de øvre Søjler og med rige- ligt Bøjleindlæg sørge for god Forbindelse mellem de to Søjlers Længdejern. Hvor den nederste Søjle skal overføre Trykket til Fundamentet, lader man Søjlen brede sig, en len jævnt som en Pyramidestub, eller med en Fodplade, der ofte krydsarmeres i Undersiden. Størrelsen af Fundamentspladen afhænger af det tilladelige Tryk pr. cm2 af Fundamentet. E. Hvælvinger. Hvælvinger er ligesom Plader og Bjælker fritbærende Kon- struktioner, men adskiller sig i deres Virkemaade fra disse derved, at det ved Hvælvingsformen fremkaldte Sidetryk op- tages af Vederlagene og derefter som Reaktion indvirker paa Spændingsforholdene i Hvælvingens Tværsnit. Vederlagstrykkets vandrette Komposant, Horizontaltrykket = H kg, frembringer overalt i Hvælvingens forskellige Tvær- snit negative Momenter = H . Y kgm, hvor Y = Ordinaten til Hvælvingens Midtlinie maalt fra en vandret Akse gennem Vederlaget. Ordinaten Yo i Hvælvingens Topsnit kaldes Pilhøjden. De virkelig optrædende Momenter i Hvælvingstværsnittene bliver da Summen af de simple positive Momenter, det nega- tive Horizontaltryksmoment samt eventuelle Momenter, hid- rørende fra Buens Indspænding ved Vederlagene. Af denne Grund kan Tværsnittenes samlede Momenter vel blive relativt smaa selv for store Spændvidder, men samtidig vil Tværsnittene desT&^uden blive paavirkede af en Normal-
