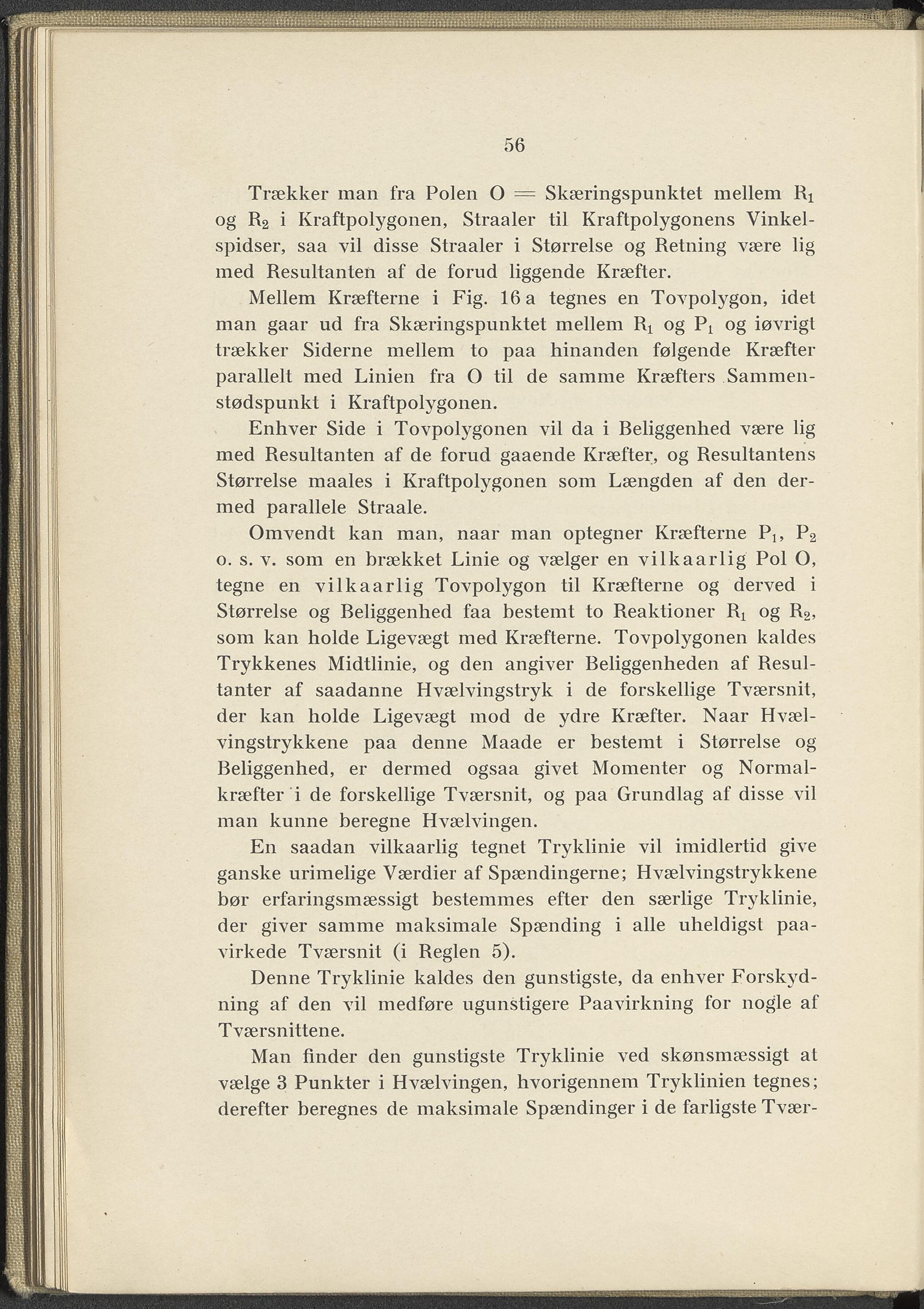

 56 Trækker man fra Polen O = Skæringspunktet mellem Rt og R2 i Kraftpolygonen, Straaler til Kraftpolygonens Vinkel- spidser, saa vil disse Straaler i Størrelse og Retning være lig med Resultanten af de forud liggende Kræfter. Mellem Kræfterne i Fig. 16 a tegnes en Tovpolygon, idet man gaar ud fra Skæringspunktet mellem og Pt og iøvrigl trækker Siderne mellem to paa hinanden følgende Kræfter parallelt med Linien fra O til de samme Kræfters Sammen- stødspunkt i Kraftpolygonen. Enhver Side i Tovpolygonen vil da i Beliggenhed være lig med Resultanten af de forud gaaende Kræfter, og Resultantens Størrelse maales i Kraftpolygonen som Længden af den der- med parallele Straale. Omvendt kan man, naar man optegner Kræfterne PI? P2 o. s. v. som en brækket Linie og vælger en vilkaarlig Pol O, tegne en vilkaarlig Tovpolygon til Kræfterne og derved i Størrelse og Beliggenhed faa bestemt to Reaktioner Rx og R2, som kan holde Ligevægt med Kræfterne. Tovpolygonen kaldes Trykkenes Midtlinie, og den angiver Beliggenheden af Resul- tanter af saadanne Hvælvingstryk i de forskellige Tværsnit, der kan holde Ligevægt mod de ydre Kræfter. Naar Hvæl- vingstrykkene paa denne Maade er bestemt i Størrelse og Beliggenhed, er dermed ogsaa givet Momenter og Normal- kræfter i de forskellige Tværsnit, og paa Grundlag af disse vil man kunne beregne Hvælvingen. En saadan vilkaarlig tegnet Tryklinie vil imidlertid give ganske urimelige Værdier af Spændingerne; Hvælvingstrykkene bør erfaringsmæssigt bestemmes efter den særlige Tryklinie, der giver samme maksimale Spænding i alle uheldigst paa- virkede Tværsnit (i Reglen 5). Denne Tryklinie kaldes den gunstigste, da enhver Forskyd- ning af den vil medføre ugunstigere Paavirkning for nogle af Tværsnittene. Man finder den gunstigste Tryklinie ved skønsmæssigt al vælge 3 Punkter i Hvælvingen, hvorigennem Tryklinien tegnes; derefter beregnes de maksimale Spændinger i de farligste Tvær-
