65

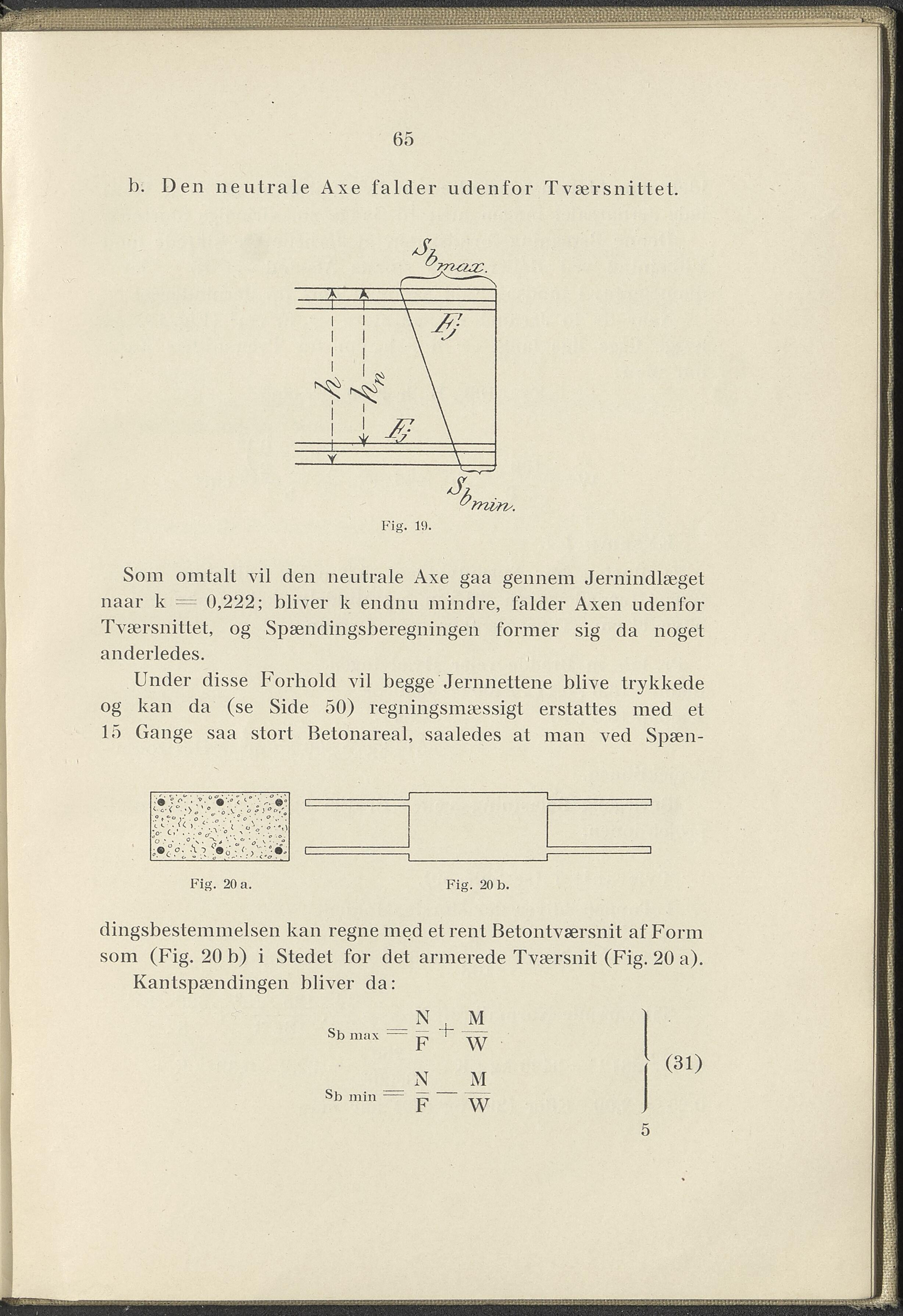

b. Den neutrale Axe falder udenfor Tværsnittet.
Som omtalt vil den neutrale Axe gaa gennem Jernindlæget
naar k = 0,222; bliver k endnu mindre, falder Axen udenfor
Tværsnittet, og Spændingsberegningen former sig da noget
anderledes.
Under disse Forhold vil begge Jernnettene blive trykkede
og kan da (se Side 50) regningsmæssigt erstattes med et
15 Gange saa stort Betonareal, saaledes at man ved Spæn-
Fig. 20 a.
Fig. 20 b.
dingsbestemmelsen kan regne med et rent Betontværsnit af Form
som (Fig. 20 b) i Stedet for det armerede Tværsnit (Fig. 20 a).
Kantspændingen bliver da:
M
W
(31)
Sb min --
5
