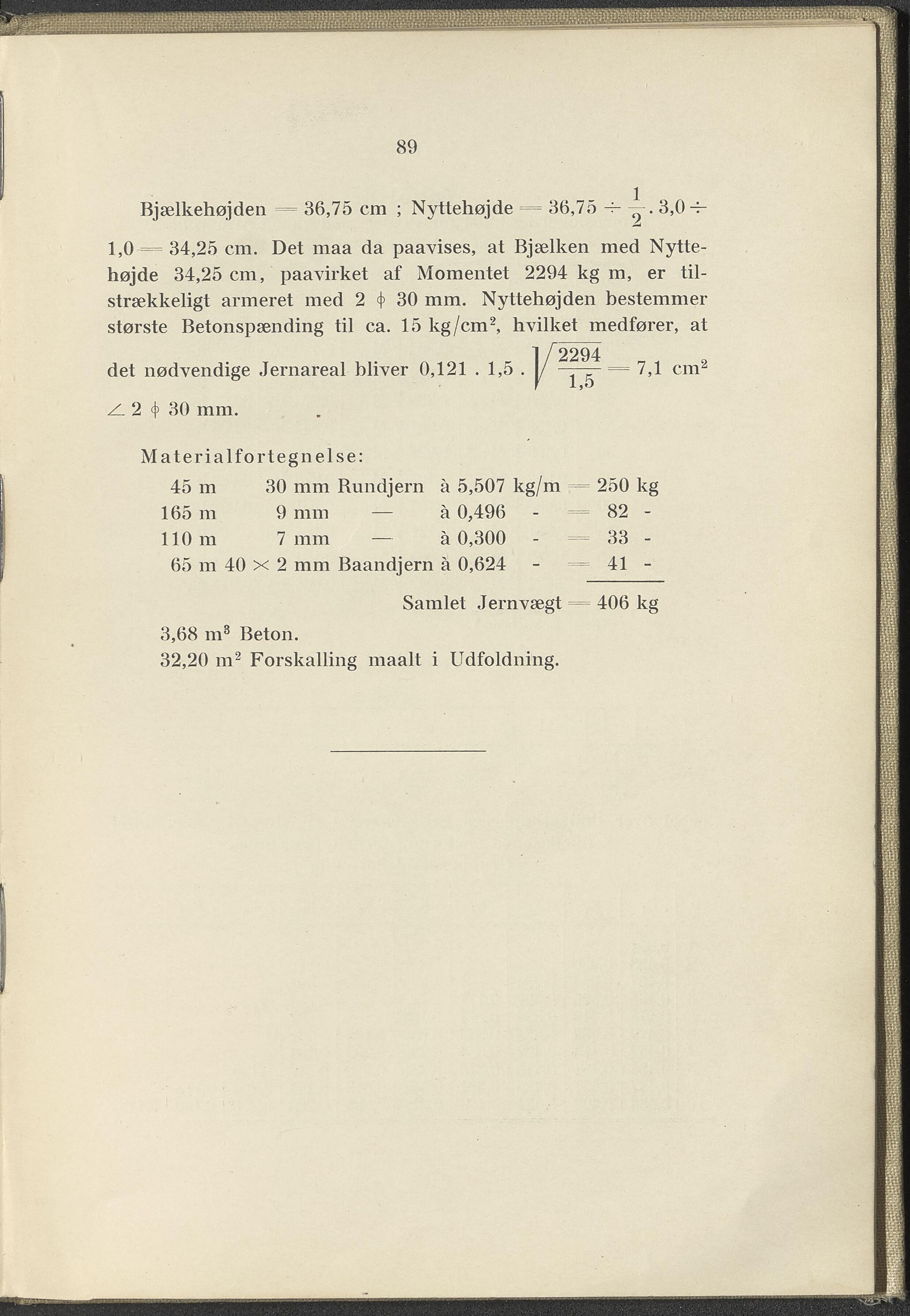

89
Bjælkehøjden 36,75 cm ; Nyttehøjde = 36,75 3,0 4-
1,0 = 34,25 cm. Det maa da paavises, at Bjælken med Nytte-
højde 34,25 cm, paavirket af Momentet 2294 kg m, er til-
strækkeligt armeret med 2 30 mm. Nyttehøjden bestemmer
største Betonspænding til ca. 15 kg/cm2, hvilket medfører, at
1 [2294
det nødvendige Jernareal bliver 0,121 . 1,5 . 1/ — 7,1 cm2
Z. 2 <|> 30 mm.
Materialfort egn else:
45 m 30 mm Rundjern å 5,507 kg/m 250 kg
165 m 9 mm — å 0,496 - 82 -
110 m 7 mm — å 0,300 - = 33 -
65 m 40 x 2 mm Baandjern å 0,624 - 41 -
Samlet Jernvægt 406 kg
3,68 m8 Beton.
32,20 m2 Forskalling maalt i Udfoldning.
