Projektionsapparatet
og dets Anvendelse i Skolen

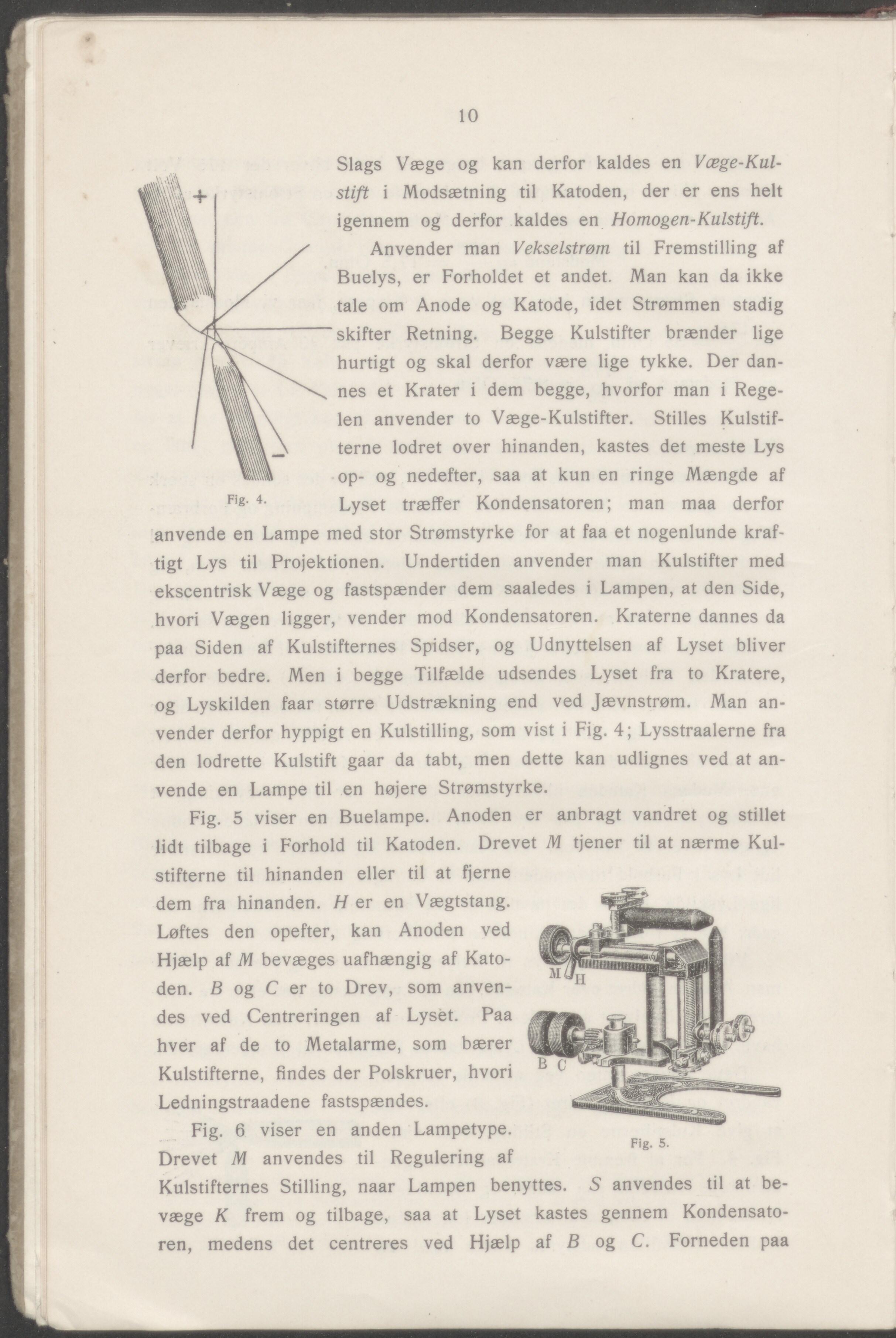

10 Slags Væge og kan derfor kaldes en Væge-Kul- stift i Modsætning til Katoden, der er ens helt igennem og derfor kaldes en Homogen-Kulstift. Anvender man Vekselstrøm til Fremstilling af Buelys, er Forholdet et andet. Man kan da ikke tale om Anode og Katode, idet Strømmen stadig skifter Retning. Begge Kulstifter brænder lige hurtigt og skal derfor være lige tykke. Der dan- nes et Krater i dem begge, hvorfor man i Rege- len anvender to Væge-Kulstifter. Stilles Kulstif- terne lodret over hinanden, kastes det meste Lys op- og nedefter, saa at kun en ringe Mængde af Fi§- 4 - Lyset træffer Kondensatoren; man maa derfor anvende en Lampe med stor Strømstyrke for at faa et nogenlunde kraf- tigt Lys til Projektionen. Undertiden anvender man Kulstifter med ekscentrisk Væge og fastspænder dem saaledes i Lampen, at den Side, hvori Vægen ligger, vender mod Kondensatoren. Kraterne dannes da paa Siden af Kulstifternes Spidser, og Udnyttelsen af Lyset bliver derfor bedre. Men i begge Tilfælde udsendes Lyset fra to Kratere, og Lyskilden faar større Udstrækning end ved Jævnstrøm. Man an- vender derfor hyppigt en Kulstilling, som vist i Fig. 4; Lysstraalerne fra den lodrette Kulstift gaar da tabt, men dette kan udlignes ved at an- vende en Lampe til en højere Strømstyrke. Fig. 5 viser en Buelampe. Anoden er anbragt vandret og stillet lidt tilbage i Forhold til Katoden. Drevet M tjener til at nærme Kul- stifterne til hinanden eller til at fjerne dem fra hinanden. H er en Vægtstang. Løftes den opefter, kan Anoden ved Hjælp af M bevæges uafhængig af Kato- den. B og C er to Drev, som anven- des ved Centreringen af Lyset. Paa hver af de to Metalarme, som bærer Kulstifterne, findes der Polskruer, hvori Ledningstraadene fastspændes. Fig. 6 viser en anden Lampetype. Drevet M anvendes til Regulering af Fig. 5. Kulstifternes Stilling, naar Lampen benyttes. S anvendes til at be- væge K frem og tilbage, saa at Lyset kastes gennem Kondensato- ren, medens det centreres ved Hjælp af B og C. Forneden paa
