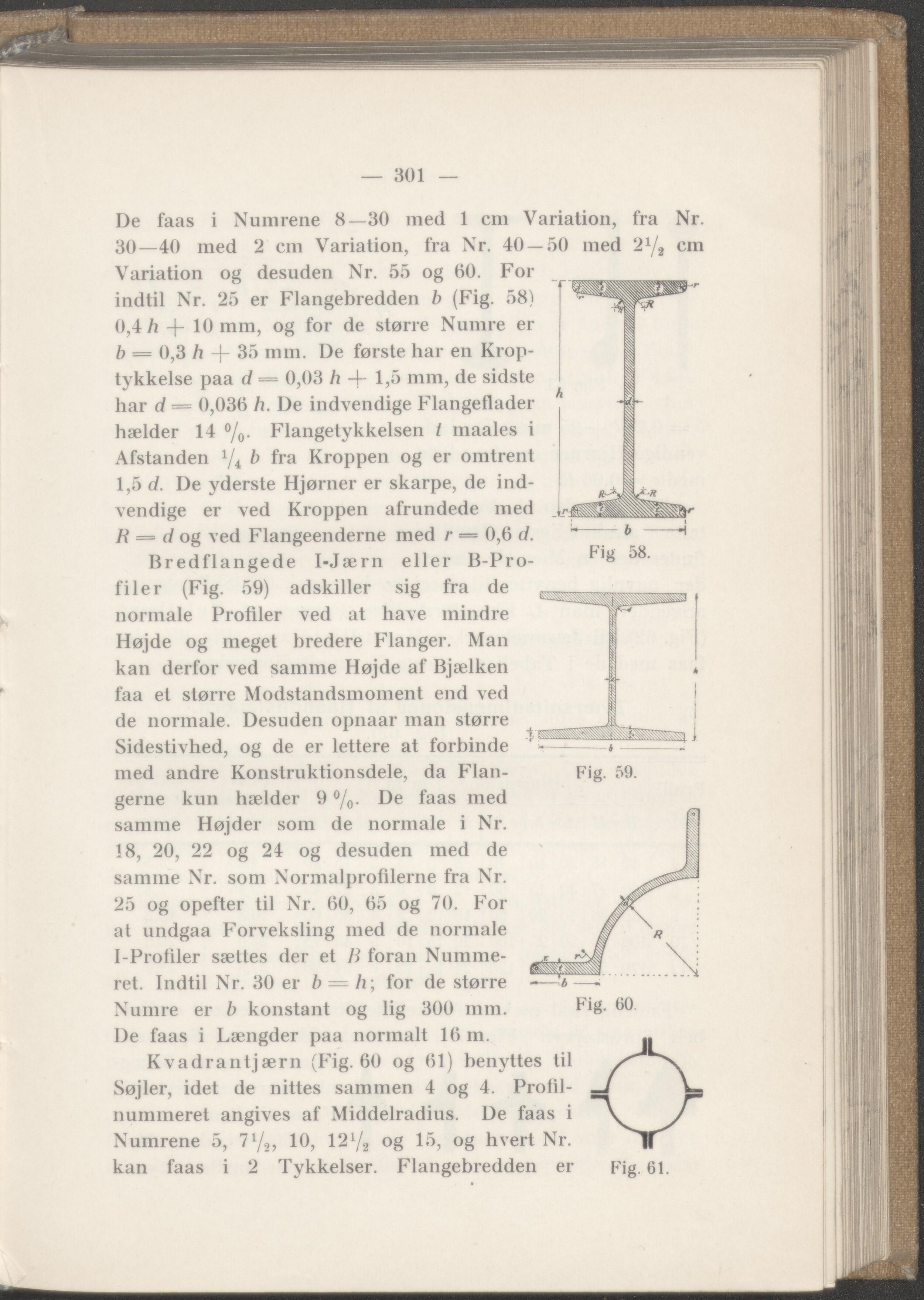

— 301 Fig 58. 1 Fig. 59. De faas i Numrene 8—30 med 1 cm Variation, fra Nr. 30—40 med 2 cm Variation, fra Nr. 40 — 50 med 2x/2 cm Variation og desuden Nr. 55 og 60. For indtil Nr. 25 er Flangebredden b (Fig. 58) 0,4 h -j- 10 mm, og for de større Numre er b = 0,3 h 4- 35 mm. De første har en Krop- tykkelse paa d = 0,03 h 4- 1,5 mm, de sidste har d = 0,036 h. De indvendige Flangeflader hælder 14 %. P'langetykkelsen t maales i Afstanden 1/4: b fra Kroppen og er omtrent 1,5 d. De yderste Hjørner er skarpe, de ind- vendige er ved Kroppen afrundede med R = d og ved Flangeenderne med r = 0,6 d. Bredflangede I-Jærn eller B-Pro- filer (Fig. 59) adskiller sig fra de normale Profiler ved at have mindre Højde og meget bredere Flanger. Man kan derfor ved samme Højde af Bjælken faa et større Modstandsmoment end ved de normale. Desuden opnaar man større Sides ti vhed, og de er lettere at forbinde med andre Konstruktionsdele, da Flan- gerne kun hælder 9 %. De faas med samme Højder som de normale i Nr. 18, 20, 22 og 24 og desuden med de samme Nr. som Normalprofilerne fra Nr. 25 og opefter til Nr. 60, 65 og 70. For at undgaa Forveksling med de normale I-Profiler sættes der et B foran Numme- ret. Indtil Nr. 30 er b = h; for de større Numre er b konstant og lig 300 mm. De faas i Længder paa normalt 16 m. Kvadrantjærn (Fig. 60 og 61) benyttes til Søjler, idet de nittes sammen 4 og 4. Profil- nummeret angives af Middelradius. De faas i Numrene 5, T1/,, 10, 12x/2 og 15, og hvert Nr. kan faas i 2 Tykkelser. Flangebredden er Fig. 61. Fig. 60.
