41
J rager, sondern auch wenigstens bei einem Träger für
alle Felder auszuführen.

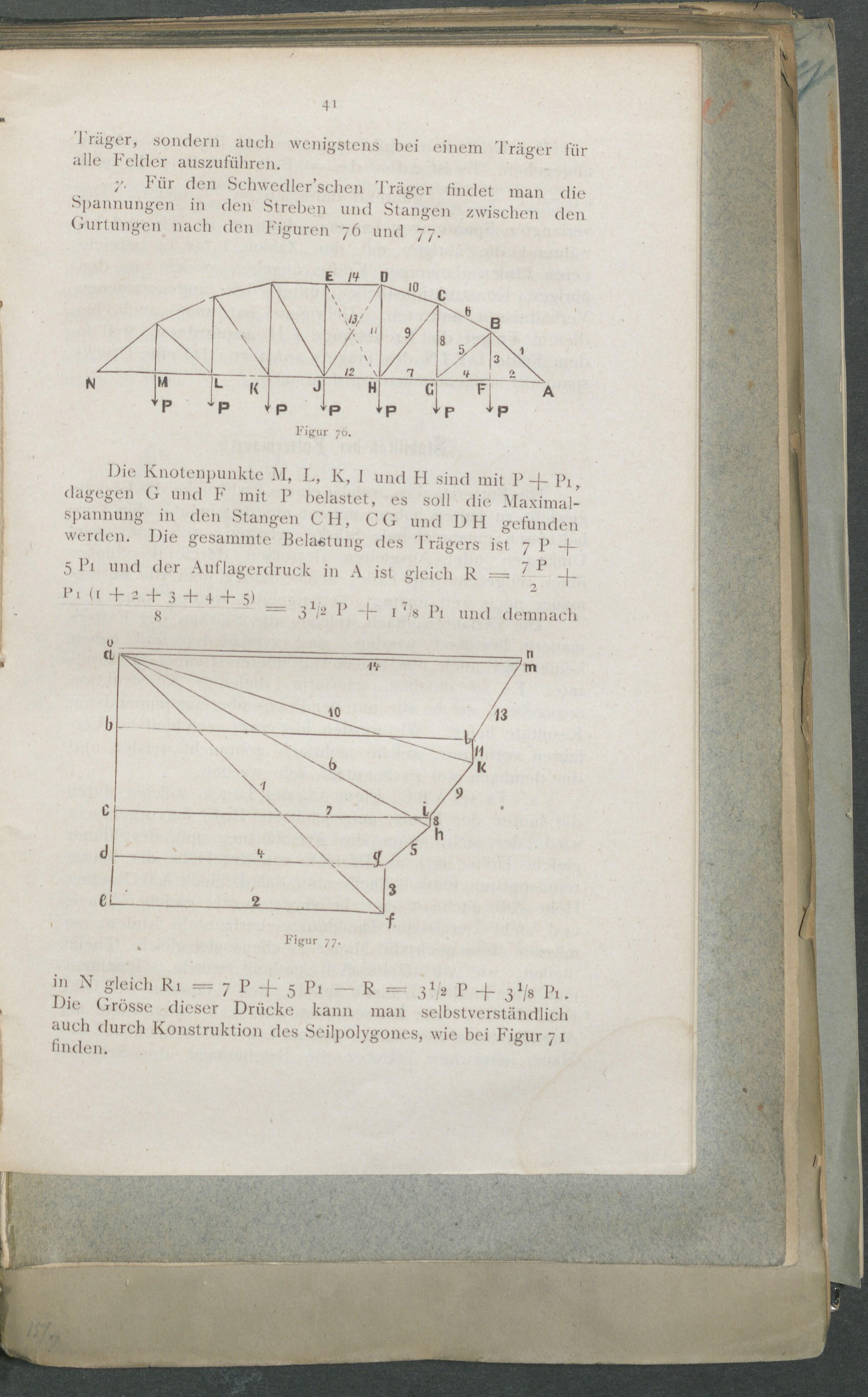

/. Pur den Schwedler’schen Träger findet man die
. pannungen in den Streben und Stangen zwischen den
Gurtungen nach den Figuren 76 und 77.
Figur 76.
Die Knotenpunkte M, L, K, 1 und H sind mit P 4-Pi
dagegen G und F mit P belastet, es soll die Maximal-
spannung in den Stangen CH, CG und DH gefunden
werden. Die gesammte Belastung des Trägers ist 7 P
5 Pi und der Auflagerdruck in A ist gleich R = Z-P_|_
p! (f + 2 + S + 4 + 5) _ 1 , -
8 — 3 /2 1 r i ' 8 Pi und demnach
Figur 77.
in N gleich Ri = 7 p 5 P1 — R = p pu
(rrösse dieser Drücke kann man selbstverständlich
auch durch Konstruktion des Seilpolygones, wie bei Figur 71
finden.
