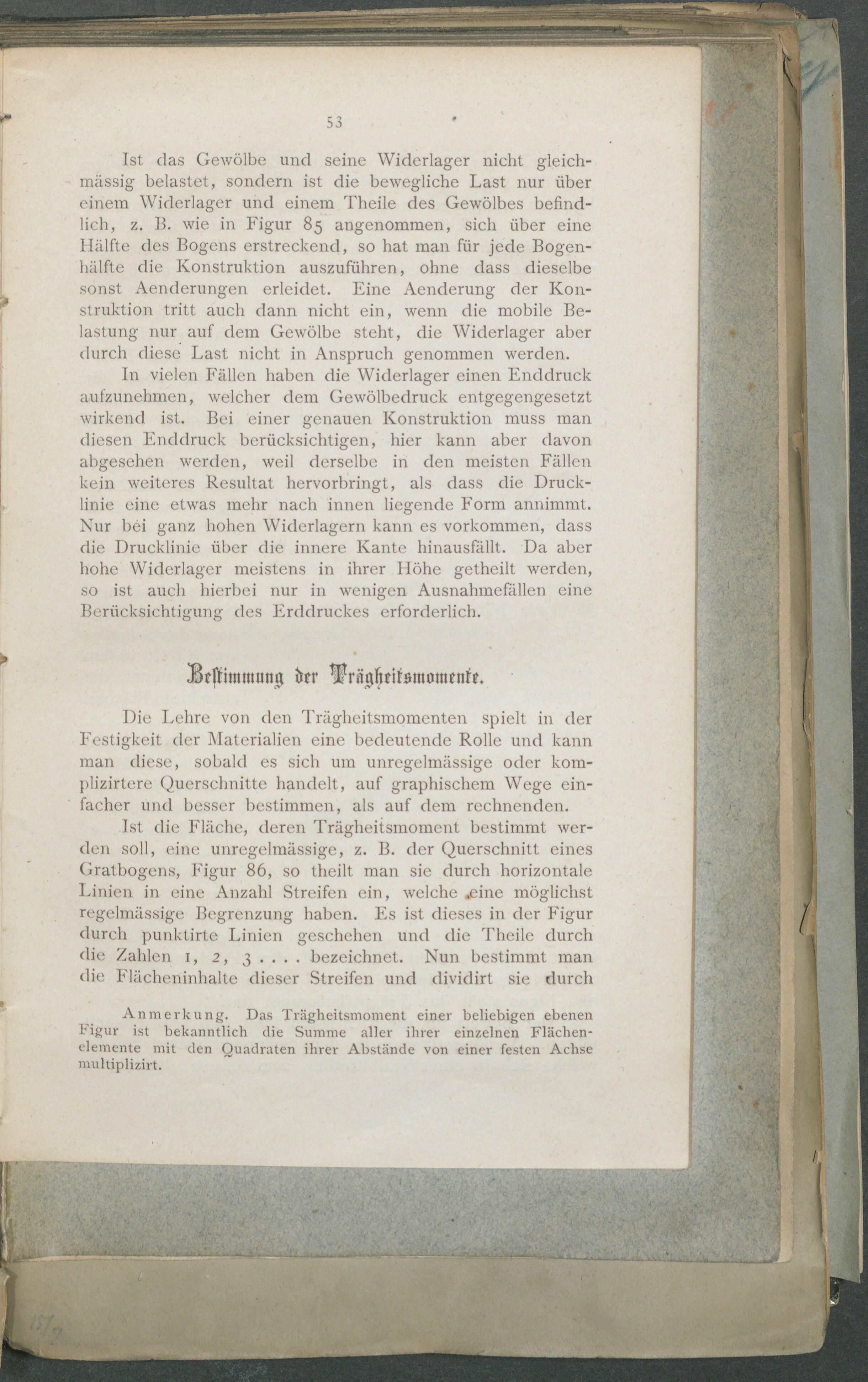

Ist (las Gewölbe und seine Widerlager nicht gleich-
mässig belastet, sondern ist die bewegliche Last nur über
einem Widerlager und einem Theile des Gewölbes befind-
lich, z. B. wie in Figur 85 angenommen, sich über eine
Hälfte des Bogens erstreckend, so hat man für jede Bogen-
hälfte die Konstruktion auszuführen, ohne dass dieselbe
sonst Aenderungen erleidet. Eine Aenderung der Kon-
struktion tritt auch dann nicht ein, wenn die mobile Be-
lastung nur auf dem Gewölbe steht, die Widerlager aber
durch diese Last nicht in Anspruch genommen werden.
In vielen Fällen haben die Widerlager einen Enddruck
aufzunehmen, welcher dem Gewölbedruck entgegengesetzt
wirkend ist. Bei einer genauen Konstruktion muss man
diesen Enddruck berücksichtigen, hier kann aber davon
abgesehen werden, weil derselbe in den meisten Fällen
kein weiteres Resultat hervorbringt, als dass die Druck-
linie eine etwas mehr nach innen liegende Form annimmt.
Nur bei ganz hohen Widerlagern kann es vorkommen, dass
die Drucklinie über die innere Kante hinausfallt. Da aber
hohe Widerlager meistens in ihrer Höhe getheilt werden,
so ist auch hierbei nur in wenigen Ausnahmefällen eine
Berücksichtigung des Erddruckes erforderlich.
Bffrintinung irtr
Die Lehre von den Trägheitsmomenten spielt in der
Festigkeit der Materialien eine bedeutende Rolle und kann
man diese, sobald es sich um unregelmässige oder kom-
plizirtere Querschnitte handelt, auf graphischem Wege ein-
facher und besser bestimmen, als auf dem rechnenden.
Ist die Fläche, deren Trägheitsmoment bestimmt wer-
den soll, eine unregelmässige, z. B. der Querschnitt eines
Gratbogens, Figur 86, so theilt man sic durch horizontale
Linien in eine Anzahl Streifen ein, welche .eine möglichst
regelmässige Begrenzung haben. Es ist dieses in der Figur
durch punktirte Linien geschehen und die Theile durch
die Zahlen 1, 2, 3 . . . . bezeichnet. Nun bestimmt man
die Flächeninhalte dieser Streifen und dividirt sic durch
Anmerkung. Das Trägheitsmoment einer beliebigen ebenen
tigur ist bekanntlich die Summe aller ihrer einzelnen Flächen-
elemente mit den Quadraten ihrer Abstände von einer festen Achse
nmltiplizirt.
