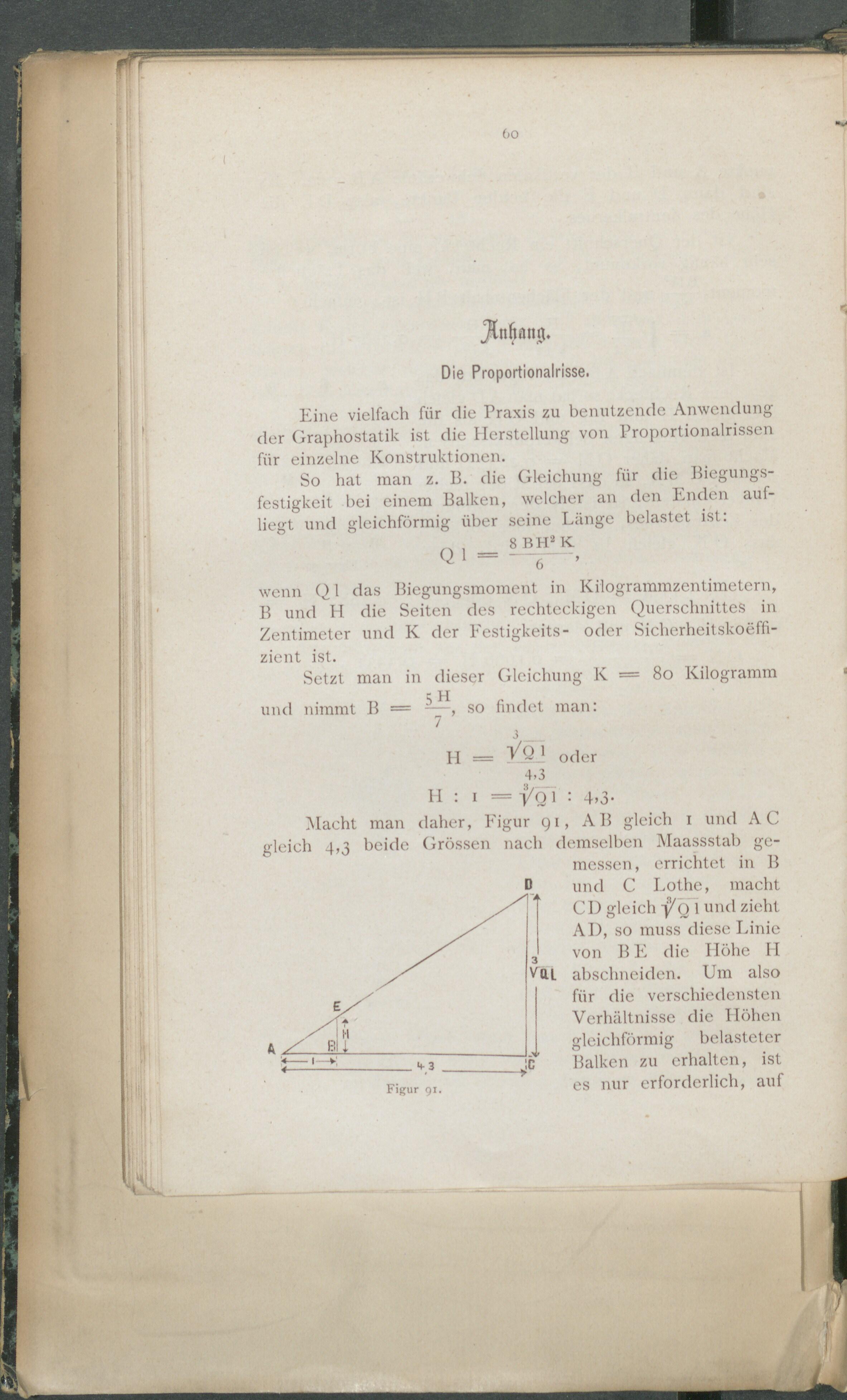

Die Proportionalrisse.
Eine vielfach für die Praxis zu benutzende Anwendung
der Graphostatik ist die Herstellung von Proportionalrissen
für einzelne Konstruktionen.
So hat man z. B. die Gleichung für die Biegungs-
festigkeit bei einem Balken, welcher an den Enden auf-
liegt und gleichförmig über seine Länge belastet ist:
__ 8 BR2 k
V/ 1 r ?
wenn Ql das Biegungsmoment in Kiiogrammzentimetern,
B und H die Seiten des rechteckigen Querschnittes in
Zentimeter und K der Festigkeit«- oder Sicherheitskoeffi-
zient ist.
Setzt man in dieser Gleichung K = 8o Kilogramm
“ 1 1
und nimmt B == -—, so findet man:
7
3___
H = V.9 1 oder
4,3
H : 1 = j/q 1 : 4,3-
Figur 91,
Macht man daher,
gleich 4,3 beide Grössen nach
Figur 91.
A B gleich 1 und A C
demselben Maassstab ge-
messen, errichtet in B
und C Lothe, macht
CI) gleich -y^Q 1 und zieht
AI), so muss diese Linie
von B E die Höhe II
abschneiden. Um also
für die verschiedensten
Verhältnisse die Höhen
gleichförmig belasteter
Balken zu erhalten, ist
es nur erforderlich, auf
