Jærnbeton i Teori og Praksis

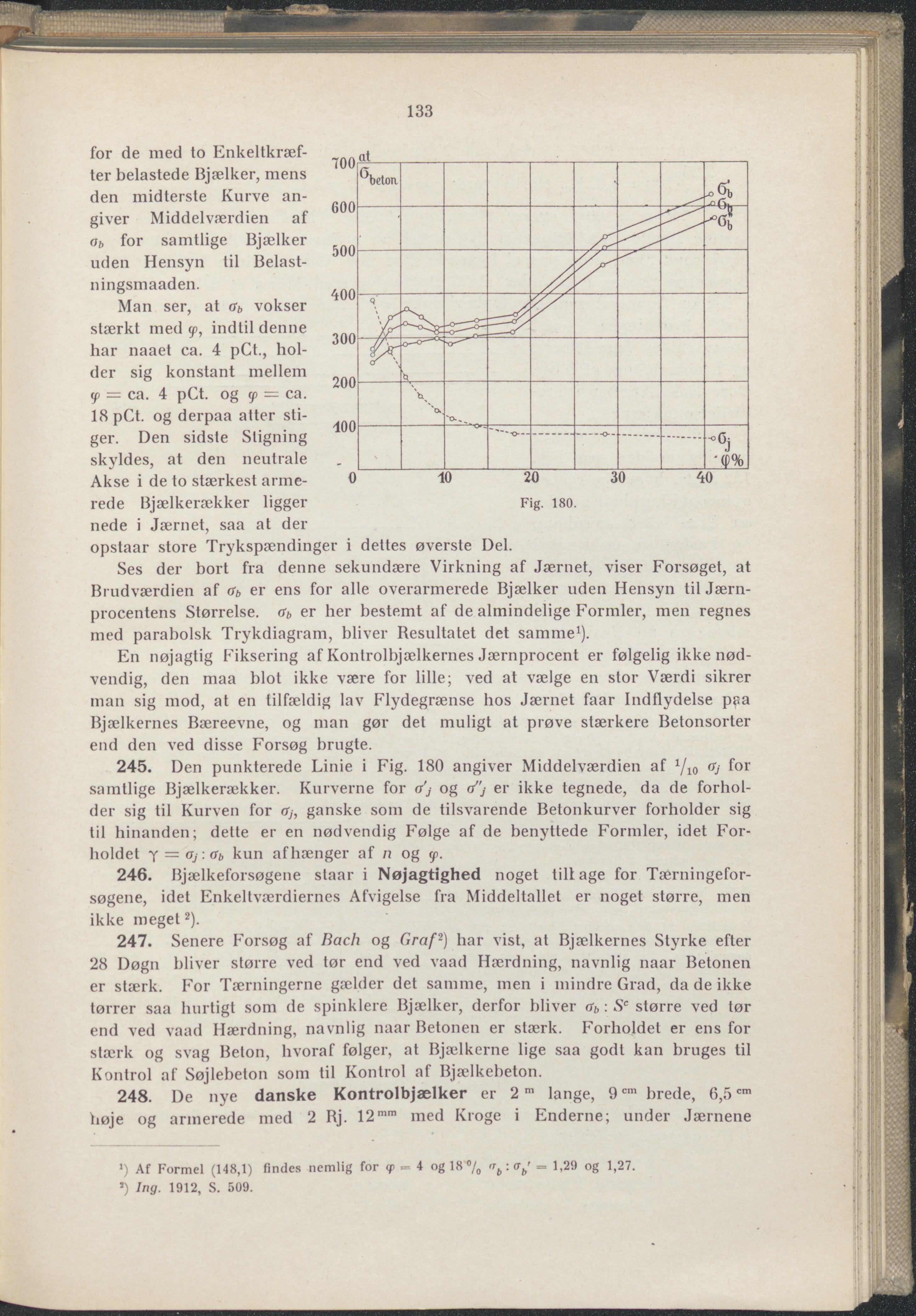

for de med to Enkeltkræf- ter belastede Bjælker, mens den midterste Kurve an- giver Middelværdien af ob for samtlige Bjælker uden Hensyn til Belast- ningsmaaden. Man ser, at o* vokser stærkt med y, indtil denne har naaet ca. 4 pCt., hol- der sig konstant mellem = ca. 4 pCt og (f> = ca. 18pCt. og derpaa atter sti- ger. Den sidste Stigning skyldes, at den neutrale Akse i de to stærkest arme- rede Bjælkerækker ligger nede i Jærnet, saa at der 133 opstaar store Trykspændinger i dettes øverste Del. Ses der bort fra denne sekundære Virkning af Jærnet, viser Forsøget, at Brudværdien af ab er ens for alle overarmerede Bjælker uden Hensyn til Jærn- procentens Størrelse. ab er her bestemt af de almindelige Formler, men regnes med parabolsk Trykdiagram, bliver Resultatet det samme1). En nøjagtig Fiksering af Konsolbjælkernes Jærnprocent er følgelig ikke nød- vendig, den maa blot ikke være for lille; ved at vælge en stor Værdi sikrer man sig mod, at en tilfældig lav Flydegrænse hos Jærnet faar Indflydelse paa Bjælkernes Bæreevne, og man gør det muligt at prøve stærkere Betonsorter end den ved disse Forsøg brugte. 245. Den punkterede Linie i Fig. 180 angiver Middelværdien af 1/10 fy for samtlige Bjælkerækker. Kurverne for a'j og o"; er ikke tegnede, da de forhol- der sig til Kurven for o), ganske som de tilsvarende Betonkurver forholder sig til hinanden; dette er en nødvendig Følge af de benyttede Formler, idet For- holdet y = fy-.ab kun afhænger af n og g>. 246. Bjælkeforsøgene staar i Nøjagtighed noget tiltage for Tærningefor- søgene, idet Enkeltværdiernes Afvigelse fra Middeltallet er noget større, men ikke meget2). 247. Senere Forsøg af Bach og Graf2) har vist, at Bjælkernes Styrke efter 28 Døgn bliver større ved tør end ved vaad Hærdning, navnlig naar Betonen er stærk. For Tærningerne gælder det samme, men i mindre Grad, da de ikke tørrer saa hurtigt som de spinklere Bjælker, derfor bliver ab:Sc større ved tør end ved vaad Hærdning, navnlig naar Betonen er stærk. Forholdet er ens for stærk og svag Belon, hvoraf følger, at Bjælkerne lige saa godi kan bruges til Kontrol af Søjlebeton som til Kontrol af Bjælkebeton. 248. De nye danske Kontrolbjælker er 2m lange, 9cm brede, 6,5cm høje og armerede med 2 Rj. 12mm med Kroge i Enderne; under Jærnene *) Af Formel (148,1) findes nemlig for ep - 4 og 18% % : æ/ = 1,29 og 1,27. ’) Ing. 1912, S. 509.
