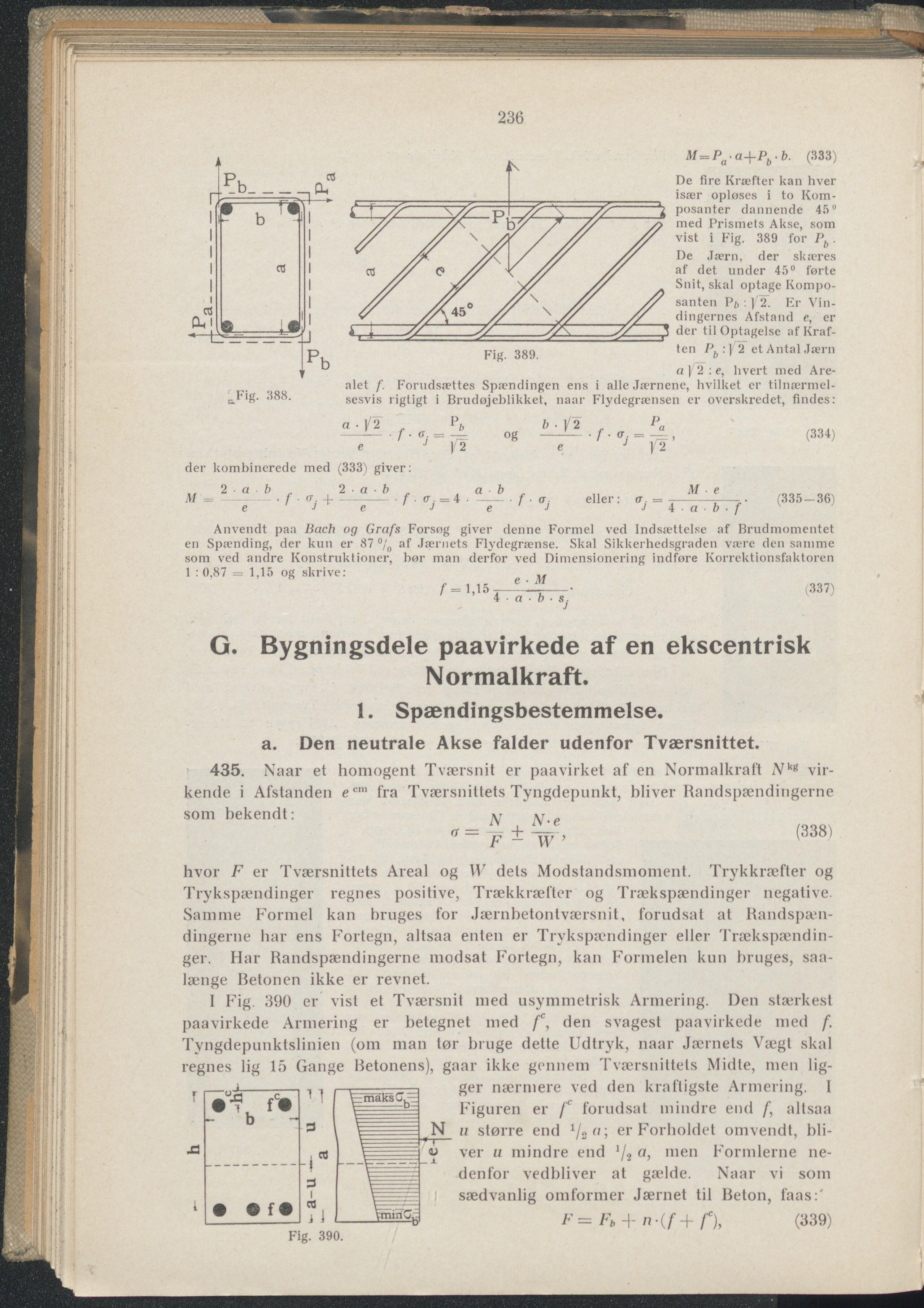

236 uFig. 388. Åf=Pa.a+Pfc.5. (333) De fire Kræfter kan hver især opløses i to Kom- posanter dannende 45u med Prismets Akse, som vist i Fig. 389 for Pb . De Jærn, der skæres af det under 45° førte Snit, skal optage Kompo- santen P/> : (2. Er Vin- dingernes Afstand e, er der til Optagelse af Kraf- ten et Antal Jærn a p 2 : e, hvert med Are- alet f. Forudsættes Spændingen ens i alle Jærnene, hvilket er tilnærmel- sesvis rigtigt i Brudøjeblikket, naar Flydegrænsen er overskredet, findes: der kombinerede med e J (2 (333) giver: 2 ■ a • b , -------- ■ f . er. = 4 ■ e 1 J a e Og b a e J eller: M ■ e 4 a b • f (334) (335-36) Anvendt paa Bach og Grafs Forsøg giver denne Formel ved Indsættelse af Brudmomentet en Spænding, der kun er 87 °/0 af Jærnets Flydegrænse. Skal Sikkerhedsgraden være den samme som ved andre Konstruktioner, bør man derfor ved Dimensionering indføre Korrektionsfaktoren 1 : 0,87 — 1,15 og skrive: e • M 4 • a • b • s. /• = 1,15 (337) G. Bygningsdele paavirkede af en ekscentrisk Normalkraft. 1. Spændingsbestemmelse. a. Den neutrale Akse falder udenfor Tværsnittet. 435. Naar et homogent Tværsnit er paavirket af en Normalkraft Nkg vir- kende i Afstanden eem fra Tværsnittets Tyngdepunkt, bliver Randspændingerne som bekendt: aj ff=F±TV’ (338) hvor F er Tværsnittets Areal og W dets Modstandsmoment. Trykkræfter og Trykspændinger regnes positive, Trækkræfter og Trækspændinger negative. Samme Formel kan bruges for Jærnbetontværsnit, forudsat at Randspæn- dingerne har ens Forlegn, altsaa enten er Trykspændinger eller Trækspændin- ger. Har Randspændingerne modsat Fortegn, kan Formelen kun bruges, saa- længe Betonen ikke er revnet. I Fig. 390 er vist et Tværsnit med usymmetrisk Armering. Den stærkest paavirkede Armering er betegnet med fc, den svagest paavirkede med f. Tyngdepunktslinien (om man tør bruge dette Udtryk, naar Jærnets Vægt skal regnes lig 15 Gange Betonens), gaar ikke gennem Tværsnittets Midte, men lig- ger nærmere ved den kralligste Armering. 1 Figuren er fc forudsat mindre end altsaa u større end er Forholdet omvendt, bli- ver u mindre end */« inen Formlerne ne- denfor vedbliver at gælde. Naar vi som sædvanlig omformer Jærnet til Beton, faas:' F= Fb + n-(f+ fc), (339) Fig. 390.
