Jærnbeton i Teori og Praksis

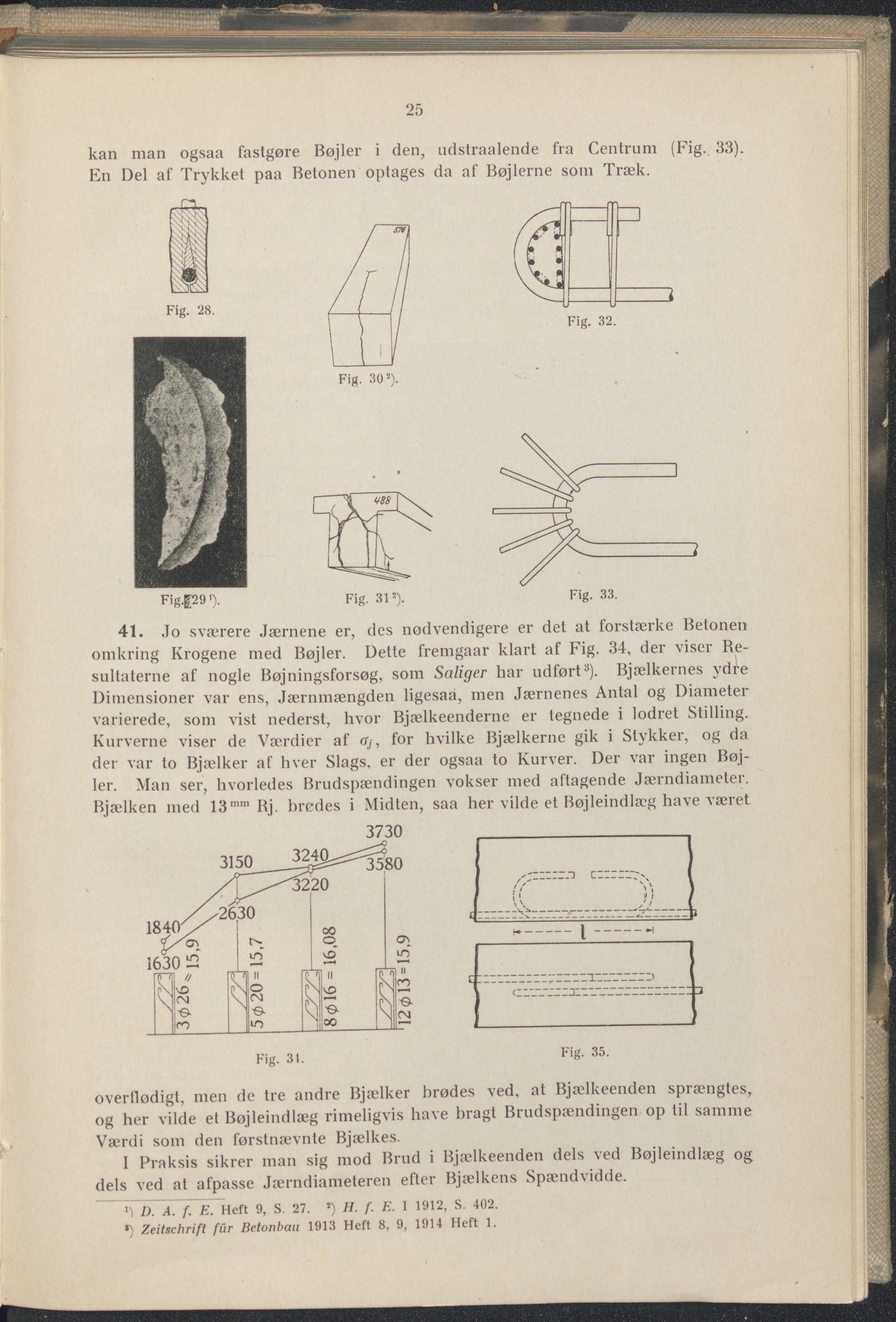

25 kan man ogsaa fastgøre Bøjler i den, udstraalende fra Centrum (Fig. 33). En Del af Trykket paa Betonen optages da af Bøjlerne som Træk. Fig. 28. Figf29'). Fig- 312). 41. Jo sværere Jærnene er, des nødvendigere er det at forstærke Betonen omkring Krogene med Bøjler. Dette fremgaar klart af Fig. 34, der visei Re- sultaterne af nogle Bøjningsforsøg, som Saliger har udiørt3). Bjælkernes ydie Dimensioner var ens, Jærnmængden ligesaä, men Jærnenes Antal og Diametei varierede, som vist nederst, hvor Bjælkeenderne er tegnede i lodiet Stilling. Kurverne viser de Værdier af o), for hvilke Bjælkerne gik i Stykkei, og da der var to Bjælker af hver Slags, er der ogsaa to Kurver. Der var ingen Bøj- ler. Man ser, hvorledes Brudspændingen vokser med aftagende Jæindiamelei. Bjælken med 13mm Rj. brødes i Midten, saa her vilde et Bøjleindlæg have været overflødigt men de tre andre Bjælker brødes ved, at Bjælkeenden sprængtes, og her vilde et Bøjleindlæg rimeligvis have bragt Brudspændingen op til samme Værdi som den førstnævnte Bjælkes. I Praksis sikrer man sig mod Brud i Bjælkeenden dels ved Bøjleindlæg og dels ved at afpasse Jærndiameteren efter Bjælkens Spændvidde. D. A. f. E. Heft 9, S. 27. ») H. f. E. I 1912, S. 402. •) Zeitschrift für Betonbau 1913 Heft 8, 9, 1914 Heft 1.
