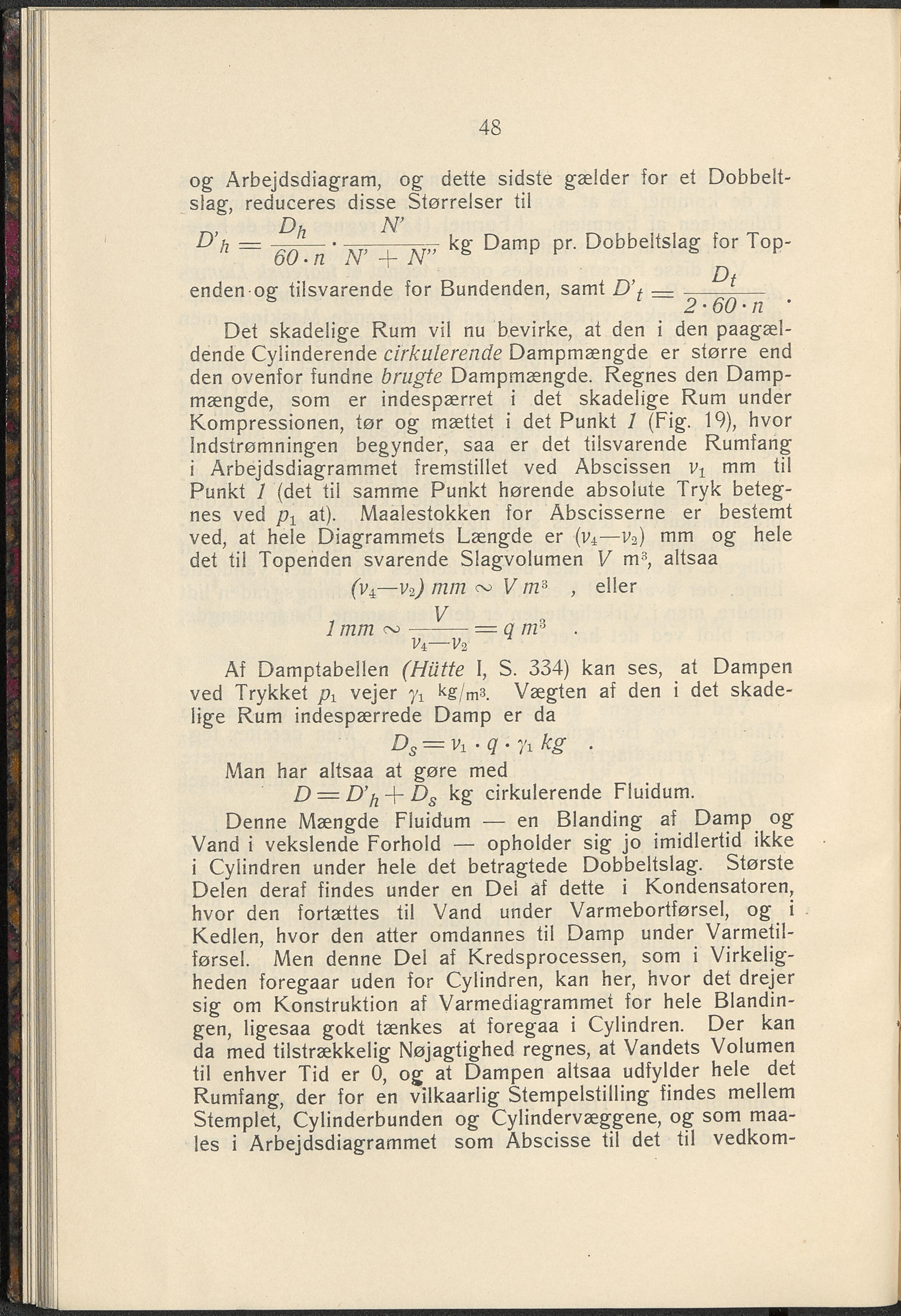

48
og Arbejdsdiagram, og dette sidste gælder for et Dobbelt-
slag, reduceres disse Størrelser til
D’h — P-L- . ' - kg Damp pr. Dobbeltslag for Top-
0(7 ‘ n PJ 4- iV
7)
enden ogf tilsvarende for Bundenden, samt D’f — ----------—
s 1 2 • 60 • n '
Det skadelige Rum vil nu bevirke, at den i den paagæl-
dende Cyiinderende cirkulerende Dampmængde er større end
den ovenfor fundne brugte Dampmængde. Regnes den Damp-
mængde, som er indespærret i det skadelige Rum under
Kompressionen, lør og mættet i det Punkt 1 (Fig. 19), hvor
Indstrømningen begynder, saa er det tilsvarende Rumfang
i Arbejdsdiagrammet fremstillet ved Abscissen mm til
Punkt 1 (det til samme Punkt hørende absolute Tryk beteg-
nes ved px at). Maalestokken for Abscisserne er bestemt
ved, at hele Diagrammets Længde er (v4—v2) mm og hele
det til Topenden svarende Slagvolumen V m3, altsaa
(v±—v2) mm co V m3 , eller
, V 3
1 mm co------— q m > .
Vi—v2
Af Damptabellen (Hiitte I, S. 334) kan ses, at Dampen
ved Trykket px vejer yx kg/m3. Vægten af den i det skade-
lige Rum indespærrede Damp er da
Ds = Vi.q.yrkg .
Man har altsaa at gøre med
D = D’h + Ds kg cirkulerende Fluidum.
Denne Mængde Fluidum — en Blanding af Damp og
Vand i vekslende Forhold — opholder sig jo imidlertid ikke
i Cylindren under hele det betragtede Dobbeltslag. Største
Delen deraf findes under en Del åf dette i Kondensatoren,
hvor den fortættes til Vand under Varmebortførsel, og i
Kedlen, hvor den atter omdannes til Damp under Varmetil-
førsel. Men denne Del af Kredsprocessen, som i Virkelig-
heden foregaar uden for Cylindren, kan her, hvor det drejer
sig om Konstruktion af Varmediagrammet for hele Blandin-
gen, ligesaa godt tænkes at foregaa i Cylindren. Der kan
da med tilstrækkelig Nøjagtighed regnes, at Vandets Volumen
til enhver Tid er O, og at Dampen altsaa udfylder hele det
Rumfang, der for en vilkaarlig Stempelstilling findes mellem
Stemplet, Cylinderbunden og Cylindervæggene, og som maa-
les i Arbejdsdiagrammet som Abscisse til det til vedkom-
