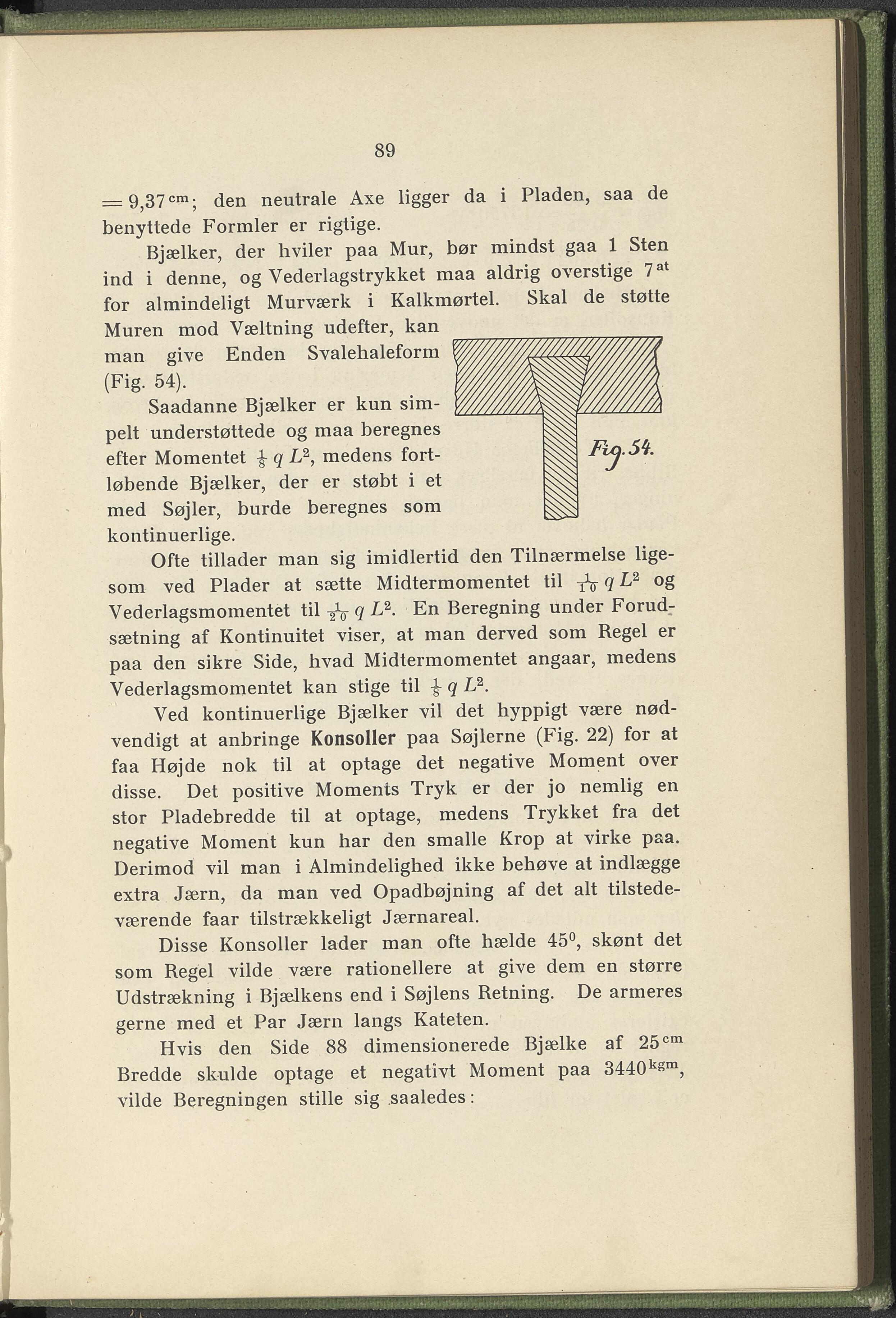

 89 = 9,37cm; den neutrale Axe ligger da i Pladen, saa de benyttede Formler er rigtige. Bjælker, der hviler paa Mur, bør mindst gaa 1 Sten ind i denne, og Vederlagstrykket maa aldrig overstige 7 for almindeligt Murværk i Kalkmørtel. Skal de støtte Muren mod Væltning udefter, kan man give Enden Svalehaleform (Fig. 54). Saadanne Bjælker er kun sim- pelt understøttede og maa beregnes efter Momentet q L2, medens fort- løbende Bjælker, der er støbt i et med Søjler, burde beregnes som kontinuerlige. Ofte tillader man sig imidlertid den Tilnærmelse lige- som ved Plader at sætte Midtermomentet til TV q L2 og Vederlagsmomentet til q L2. En Beregning under Forud- sætning af Kontinuitet viser, at man derved som Regel er paa den sikre Side, hvad Midtermomentet angaar, medens Vederlagsmomentet kan stige til £ q L2. Ved kontinuerlige Bjælker vil det hyppigt være nød- vendigt at anbringe Konsoller paa Søjlerne (Fig. 22) for at faa Højde nok til at optage det negative Moment over disse. Det positive Moments Tryk er der jo nemlig en stor Pladebredde til at optage, medens Trykket fra det negative Moment kun har den smalle Krop at virke paa. Derimod vil man i Almindelighed ikke behøve at indlægge extra Jærn, da man ved Opadbøjning af det alt tilstede- værende faar tilstrækkeligt Jærnareal. Disse Konsoller lader man ofte hælde 45°, skønt det som Regel vilde være rationellere at give dem en større Udstrækning i Bjælkens end i Søjlens Retning. De armeres gerne med et Par Jærn langs Kateten. Hvis den Side 88 dimensionerede Bjælke af 25cm Bredde skulde optage et negativt Moment paa 3440k^m, vilde Beregningen stille sig saaledes:
