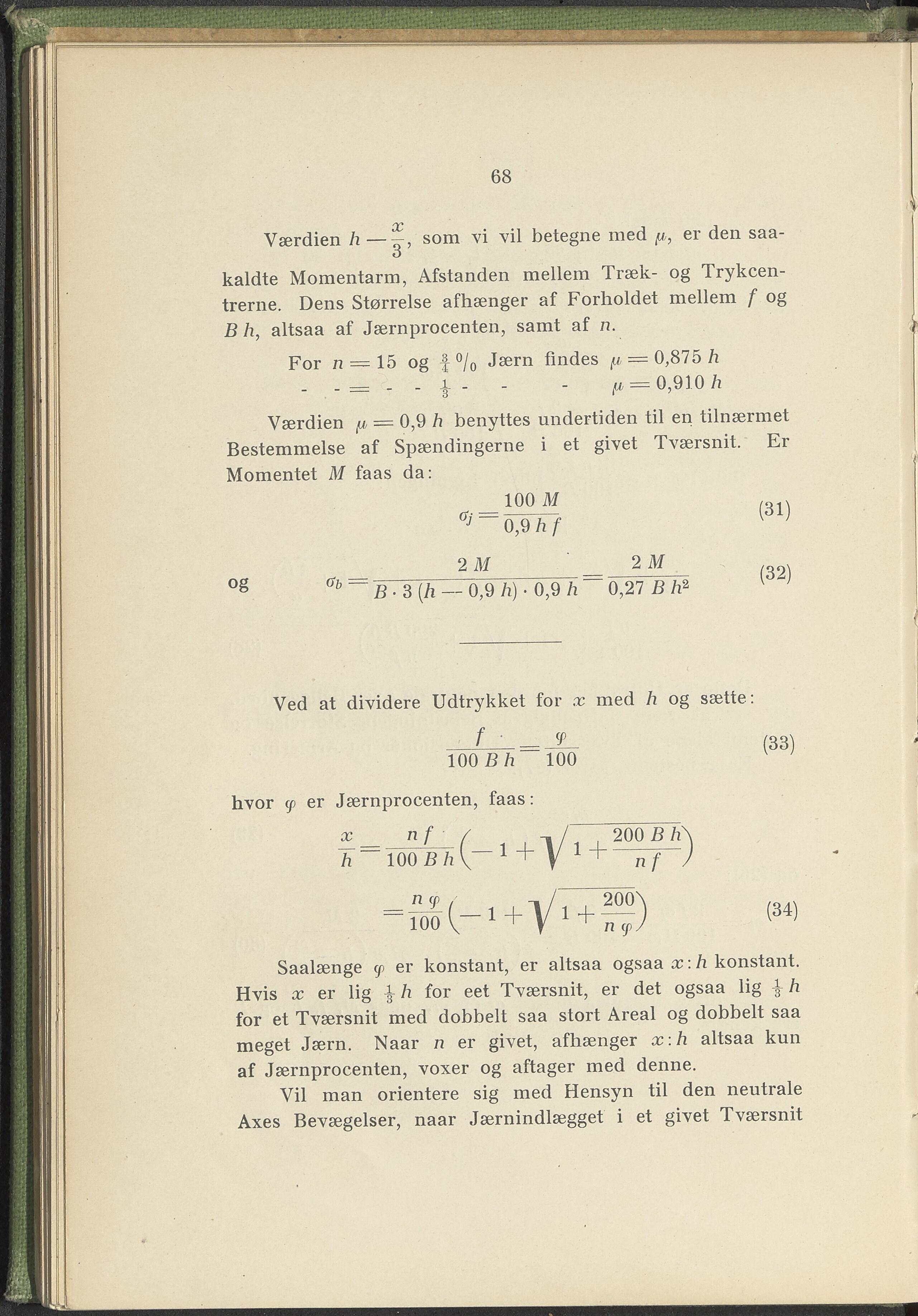

68
Værdien h — som vi vil betegne med p, er den saa-
3
kaldte Momentarm, Afstanden mellem Træk- og Trykcen-
trerne. Dens Størrelse afhænger af Forholdet mellem f og
B h, altsaa af Jærnprocenten, samt af n.
For n = 15 og f °/0 Jærn findes p = 0,875 h
= 0,910 h
Værdien = 0,9 h benyttes undertiden til en tilnærmet
Bestemmelse af Spændingerne i et givet Tværsnit. Er
Momentet M faas da:
100 M
~~ 0,9 h f
og
2M ' _ 2 M
°'b ~ 7? (7i —~0,9 71) • 0,9 h — 0,27 B h2
(31)
(32)
Ved at dividere Udtrykket for x med h og sætte:
f = (33)
100 Bh 100
hvor ip er Jærnprocenten, faas:
(34)
Saalænge er konstant, er altsaa ogsaa x: h konstant.
Hvis x er lig % h for eet Tværsnit, er det ogsaa lig I h
for et Tværsnit med dobbelt saa stort Areal og dobbelt saa
meget Jærn. Naar n er givet, afhænger x:h altsaa kun
af Jærnprocenten, voxer og aftager med denne.
Vil man orientere sig med Hensyn til den neutrale
Axes Bevægelser, naar Jærnindlægget i et givet Tværsnit
