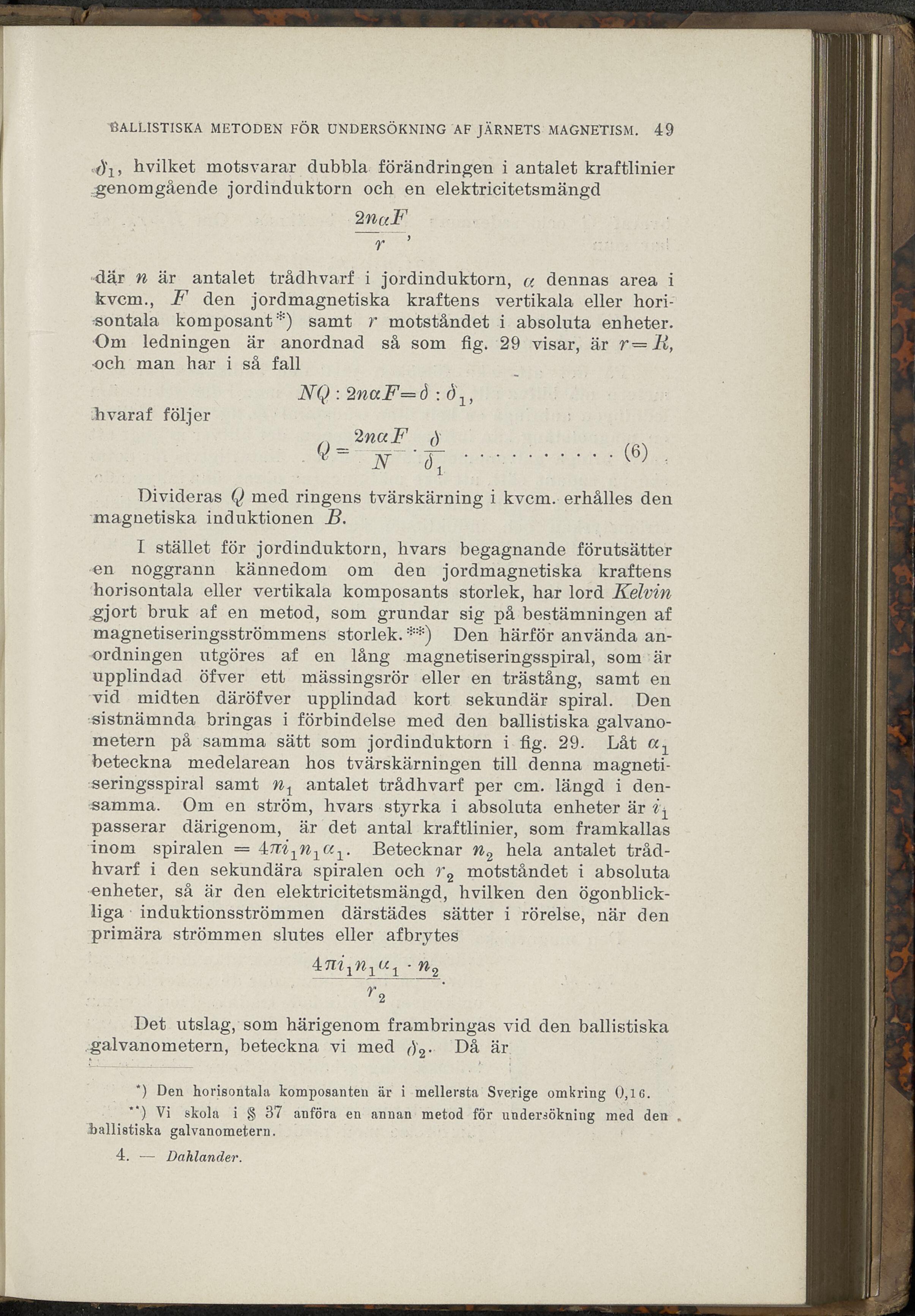

SALLISTISKA METODEN FÖR UNDERSÖKNING AF JÄRNETS MAGNETISM. 49 hvilket motsvarar dubbla förändringen i antalet kraftlinier genomgående jordinduktorn och en elektricitetsmängd SnaF r ’ där n är antalet trådhvarf i jordinduktorn, « dennas area i kvcm., F den jord magnetiska kraftens vertikala eller hori- sontala komposant*) samt r motståndet i absoluta enheter. Om ledningen är anordnad så som fig. 29 visar, är r=R, och man har i så fall NQ : 2naF=ö :ö1, hvaraf följer Divideras Q med ringens tvärskärning i kvcm. erhålles den magnetiska induktionen B. I stället för jordinduktorn, livars begagnande förutsätter en noggrann kännedom om den jordmagnetiska kraftens horisontala eller vertikala komposants storlek, har lord Kelvin gjort bruk af en metod, som grundar sig på bestämningen af magnetiseringsströmmens storlek. **) Den härför använda an- ordningen utgöres af en lång magnetiseringsspiral, som är upplindad öfver ett mässingsrör eller en trästång, samt en vid midten däröfver upplindad kort sekundär spiral. Den sistnämnda bringas i förbindelse med den ballistiska galvano- metern på samma sätt som jordinduktorn i fig. 29. Låt cc1 beteckna medelarean hos tvärskärningen till denna magneti- seringsspiral samt antalet trådhvarf per cm. längd i den- samma. Om en ström, hvars styrka i absoluta enheter är passerar därigenom, är det antal kraftlinier, som framkallas inom spiralen = 4=ni1n1a1. Betecknar n2 hela antalet tråd- hvarf i den sekundära spiralen och r2 motståndet i absoluta enheter, så är den elektricitetsmängd, hvilken den ögonblick- liga induktionsströmmen därstädes sätter i rörelse, när den primära strömmen slutes eller afbrytes ■ n2 Det utslag, som härigenom frambringas vid den ballistiska galvanometern, beteckna vi med f)2. Då är * ) Den horisontala komposanten är i mellersta Sverige omkring 0,16. ” ) Vi skola i § 37 anföra en annan metod för undersökning med den . ballistiska galvanometern. 4. — Dahlander.
