15°

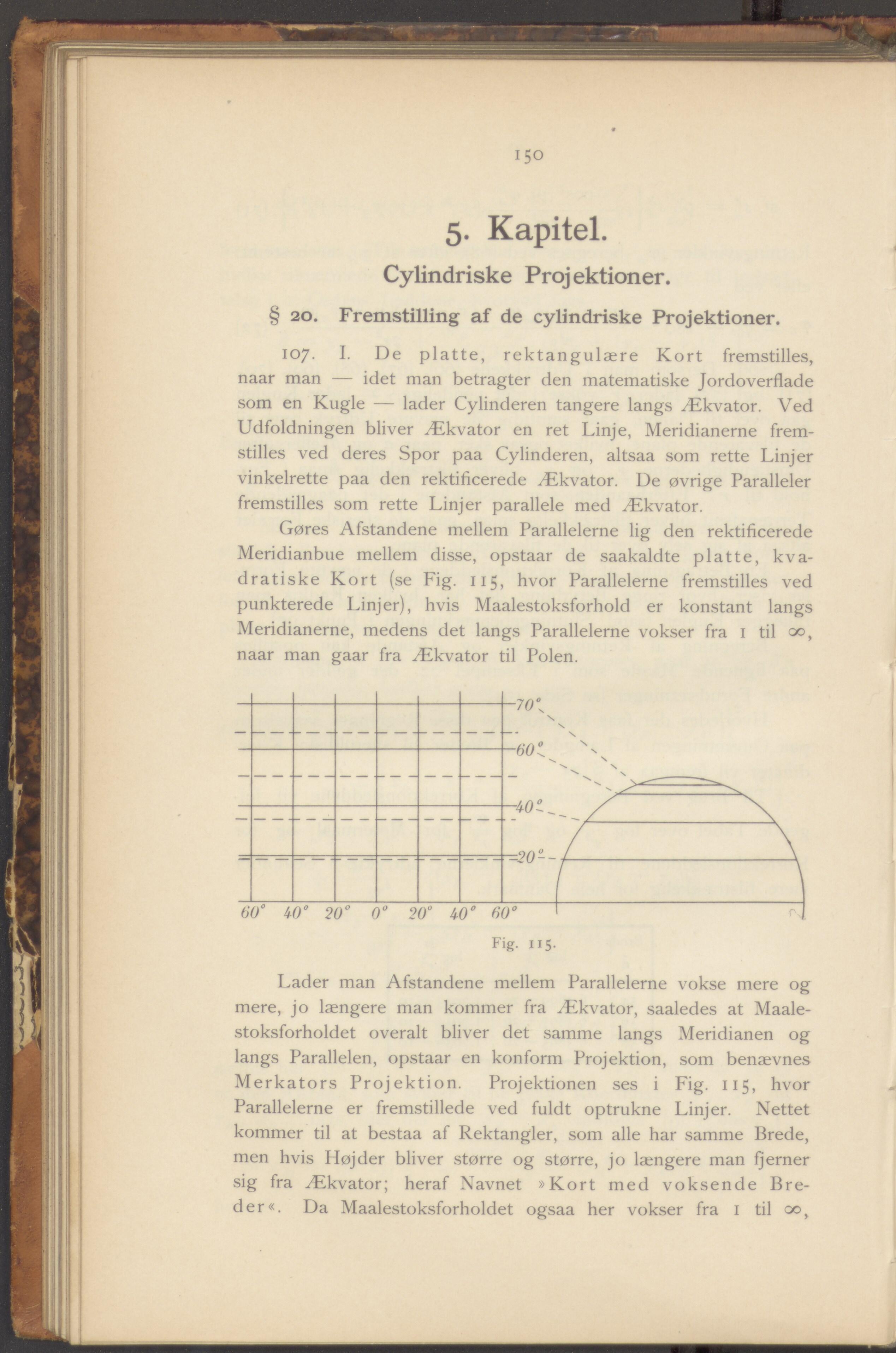

5- Kapitel.
Cylindriske Projektioner.
4 20. Fremstilling af de cylindriske Projektioner.
107. I. De platte, rektangulære Kort fremstilles,
naar man — idet man betragter den matematiske Jordoverflade
som en Kugle — lader Cylinderen tangere langs Ækvator. Ved
Udfoldningen bliver Ækvator en ret Linje, Meridianerne frem-
stilles ved deres Spor paa Cylinderen, altsaa som rette Linjer
vinkelrette paa den rektificerede Ækvator. De øvrige Paralleler
fremstilles som rette Linjer parallele med Ækvator.
Gøres Afstandene mellem Parallelerne lig den rektificerede
Meridianbue mellem disse, opstaar de saakaldte platte, kva-
dratiske Kort (se Fig. 115, hvor Parallelerne fremstilles ved
punkterede Linjer), hvis Maalestoksforhold er konstant langs
Meridianerne, medens det langs Parallelerne vokser fra 1 til æ,
naar man gaar fra Ækvator til Polen.
Lader man Afstandene mellem Parallelerne vokse mere og
mere, jo længere man kommer fra Ækvator, saaledes at Maale-
stoksforholdet overalt bliver det samme langs Meridianen og
langs Parallelen, opstaar en konform Projektion, som benævnes
Merkators Projektion. Projektionen ses i Fig. 115, hvor
Parallelerne er fremstillede ved fuldt optrukne Linjer. Nettet
kommer til at bestaa af Rektangler, som alle har samme Brede,
men hvis Højder bliver større og større, jo længere man fjerner
sig fra Ækvator; heraf Navnet »Kort med voksende Bre-
der«. Da Maalestoksforholdet ogsaa her vokser fra 1 til oo,
