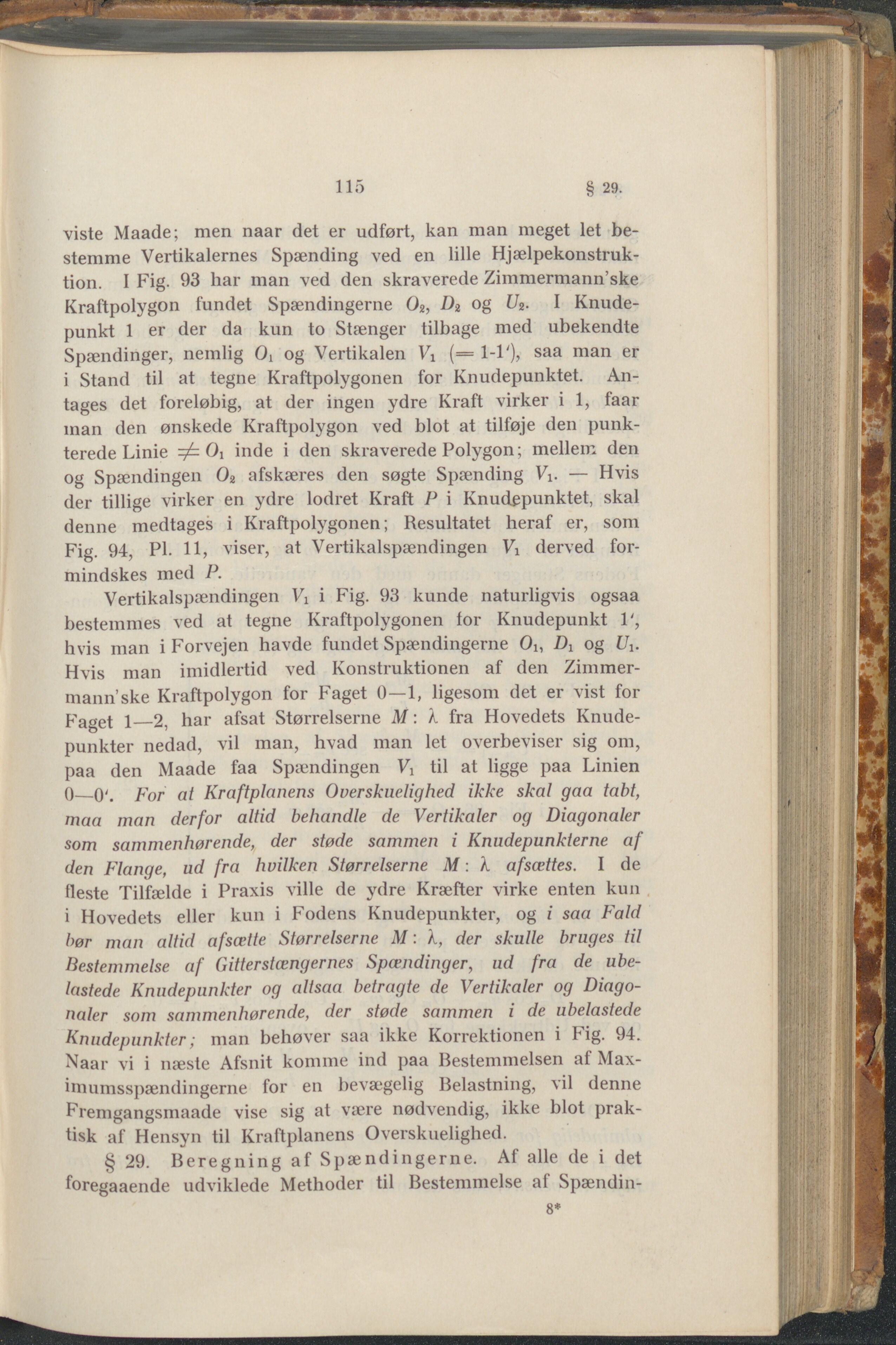

______ ____________ _______________ __________ 115 § 29. viste Maade; men naar det er udført, kan man meget let be- stemme Vertikalernes Spænding ved en lille Hjælpekonstruk- tion. I Fig. 93 har man ved den skraverede Zimmermann’ske Kraftpolygon fundet Spændingerne 02, D2 og I Knude- punkt 1 er der da kun to Stænger tilbage med ubekendte Spændinger, nemlig Oi og Vertikalen Vi (== 1-1'), saa man er i Stand til at tegne Kraftpolygonen for Knudepunktet. An- tages det foreløbig, at der ingen ydre Kraft virker i 1, faar man den ønskede Kraftpolygon ved blot at tilføje den punk- terede Linie inde i den skraverede Polygon; mellem den og Spændingen 02 afskæres den søgte Spænding Vi. — Hvis der tillige virker en ydre lodret Kraft P i Knudepunktet, skal denne medtages i Kraftpolygonen; Resultatet heraf er, som Fig. 94, PI- 11, viser, at Vertikalspændingen Vj derved for- mindskes med P. Vertikalspændingen Vi i Fig. 93 kunde naturligvis ogsaa bestemmes ved at tegne Kraftpolygonen for Knudepunkt 1', hvis man i Forvejen havde fundet Spændingerne 0b Di og Ul Hvis man imidlertid ved Konstruktionen af den Zimmer- mann ske Kraftpolygon for Faget 0—1, ligesom det er vist for Faget 1__2, har afsat Størrelserne M: A fra Hovedets Knude- punkter nedad, vil man, hvad man let overbeviser sig om, paa den Maade faa Spændingen til at ligge paa Linien ()__0'. por at Kraftplanens Overskuelighed ikke skal gaa tabt, maa man derfor altid behandle de Vertikaler og Diagonaler som sammenhørende, der støde sammen i Knudepunkterne af den Flange, ud fra hvilken Størrelserne M: k afsættes. I de fleste Tilfælde i Praxis ville de ydre Kræfter virke enten kun i Hovedets eller kun i Fodens Knudepunkter, og i saa Fald bør man altid afsætte Størrelserne M: k, der skulle bruges til Bestemmelse af Gitterstængernes Spændinger, ud fra de ube- lastede Knudepunkter og altsaa betragte de Vertikaler og Diago- naler som sammenhørende, der støde sammen i de ubelastede Knudepunkter; man behøver saa ikke Korrektionen i Fig. 94. Naar vi i næste Afsnit komme ind paa Bestemmelsen af Max- imumsspændingerne for en bevægelig Belastning, vil denne F'remgangsmaade vise sig at være nødvendig, ikke blot prak- tisk af Hensyn til Kraftplanens Overskuelighed. § 29. Beregning af Spændingerne. Af alle de i det foregaaende udviklede Methoder til Bestemmelse af Spændin- 8*
