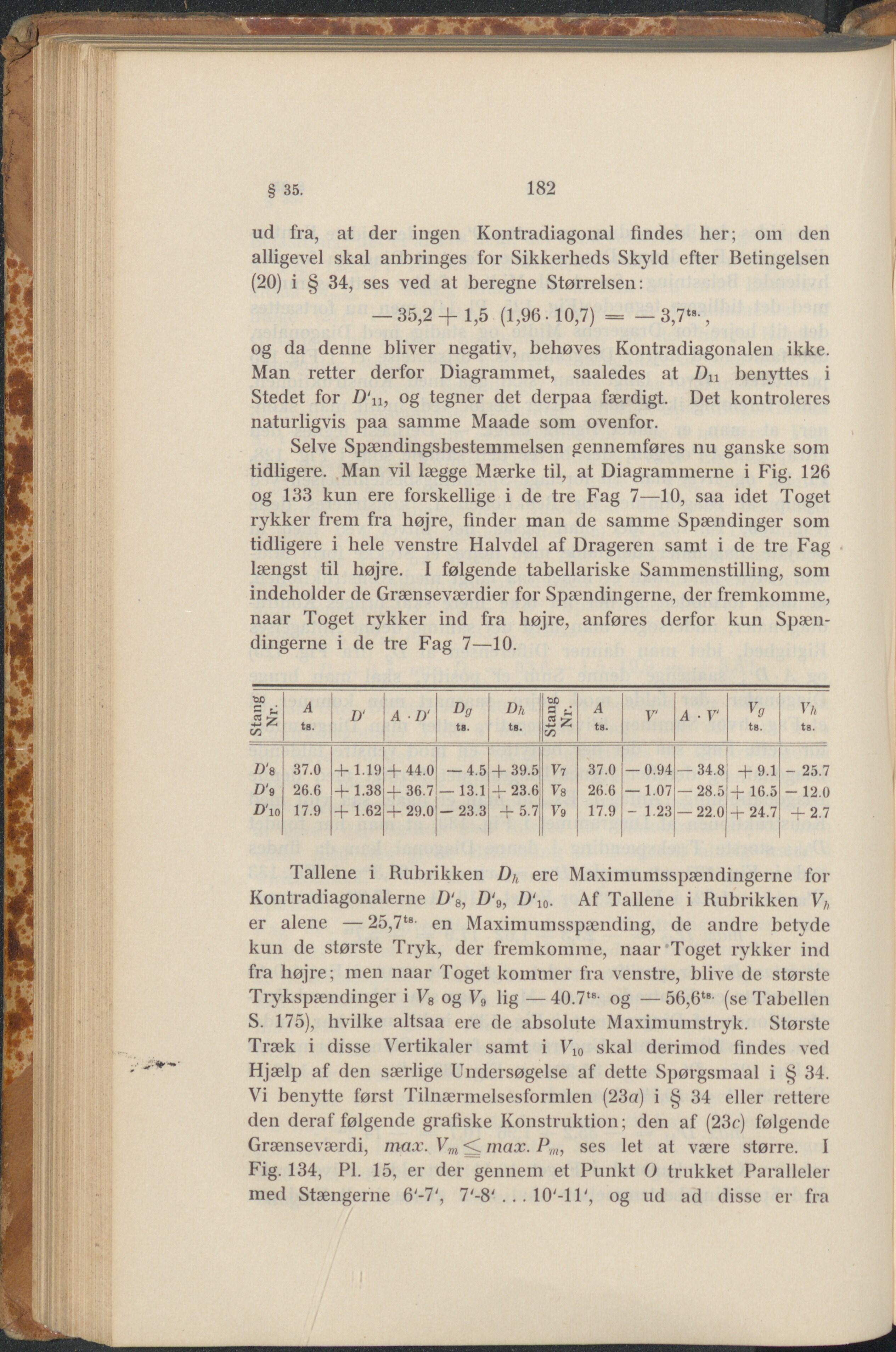

182 § 35. ud fra, at der ingen Kontradiagonal findes her; om den alligevel skal anbringes for Sikkerheds Skyld efter Betingelsen (20) i § 34, ses ved at beregne Størrelsen: -35,2 4-1,5 (1,96-10,7) = —3,7% og da denne bliver negativ, behøves Kontradiagonalen ikke. Man retter derfor Diagrammet, saaledes at Dn benyttes i Stedet for D'n, og tegner det derpaa færdigt. Det kontroleres naturligvis paa samme Maade som ovenfor. Selve Spændingsbestemmelsen gennemføres nu ganske som tidligere. Man vil lægge Mærke til, at Diagrammerne i Fig. 126 og 133 kun ere forskellige i de tre Fag 7—10, saa idet Toget rykker frem fra højre, finder man de samme Spændinger som tidligere i hele venstre Halvdel af Drageren samt i de tre Fag længst til højre. I følgende tabellariske Sammenstilling, som indeholder de Grænseværdier for Spændingerne, der fremkomme, naar Toget rykker ind fra højre, anføres derfor kun Spæn- dingerne i de tre Fag 7—10. A ta. I)' Dg ts. Dj, tB. D'8 D‘i •D'io 37.0 26.6 17.9 + 1.19 + 1.38 + 1.62 + 44.0 + 36.7 + 29.0 — 4.5 — 13.1 — 23.3 + 39.5 + 23.6 + 5.7 Vs Vr9 37.0 26.6 17.9 — 0.94 — 1.07 - 1.23 — 34.8 — 28.5 — 22.0 + 9.1 + 16.5 + 24.7 - 25.7 - 12.0 + 2.7 A I)‘ 6C C/3 Tallene i Rubrikken /)/, ere Maximumsspændingerne for Kontradiagonalerne D‘s, D‘^ D'1O- Af Tallene i Rubrikken Vh er alene — 25,7ta en Maximumsspænding, de andre betyde kun de største Tryk, der fremkomme, naar Toget rykker ind fra højre; men naar Toget kommer fra venstre, blive de største Trykspændinger i V8 og V9 lig — 40.7t8- og — 56,6ts (se Tabellen S. 175), hvilke altsaa ere de absolute Maximumstryk. Største Træk i disse Vertikaler samt i V10 skal derimod findes ved Hjælp af den særlige Undersøgelse af dette Spørgsmaal i § 34. Vi benytte først Tilnærnielsesformlen (23a) i § 34 eller rettere den deraf følgende grafiske Konstruktion; den af (23c) følgende Grænseværdi, max. Vm max. Pm, ses let at være større. I Fig. 134, PI. 15, er der gennem et Punkt O trukket Paralleler med Stængerne 6'-7', 7'-8' . . . og ud ad disse er fra
