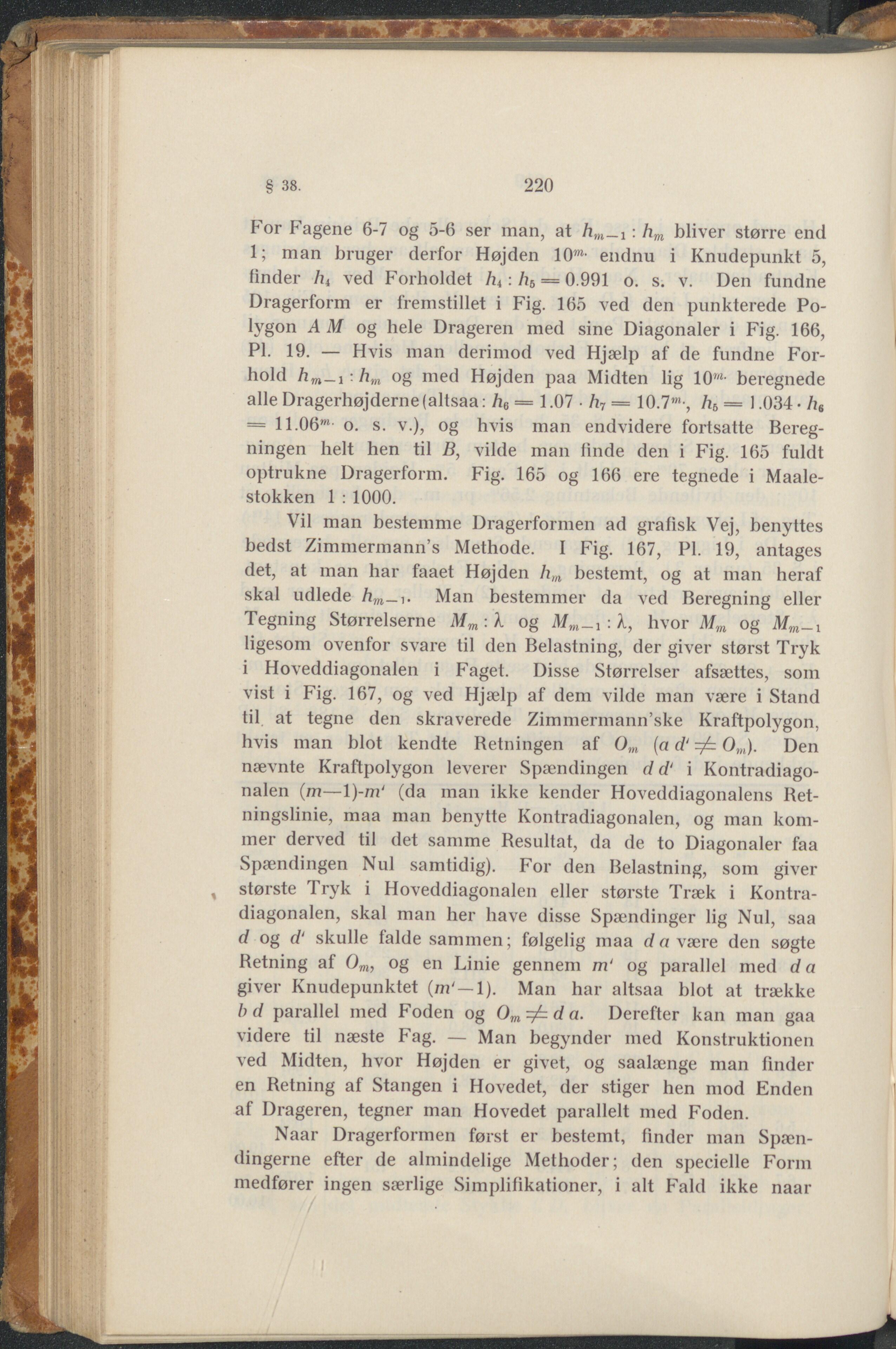

220 § 38. For Fagene 6-7 og 5-6 ser man, at hw_!: hm bliver større end 1; man bruger derfor Højden 10w- endnu i Knudepunkt 5, finder /?4 ved Forholdet : h6 = 0.991 o. s. v. Den fundne Dragerform er fremstillet i Fig. 165 ved den punkterede Po- lygon A M og hele Drageren med sine Diagonaler i Fig. 166, PI. 19. — Hvis man derimod ved Hjælp af de fundne For- hold hm-!:hm og med Højden paa Midten lig 10™- beregnede alle Dragerhøjderne(altsaa: h6= 1.07 • h7 = lO.?”1-, /i6 = 1.034- h6 — 11.06™ o. s. v.), og hvis man endvidere fortsatte Bereg- ningen helt hen til B, vilde man finde den i Fig. 165 fuldt optrukne Dragerform. Fig. 165 og 166 ere tegnede i Maale- stokken 1 : 1000. Vil man bestemme Dragerformen ad grafisk Vej, benyttes bedst Zimmermann’s Methode. I Fig. 167, Pl. 19, antages det, at man har faaet Højden hm bestemt, og at man heraf skal udlede Man bestemmer da ved Beregning eller Tegning Størrelserne Mm : Å og : Å, hvor Mm og ligesom ovenfor svare til den Belastning, der giver størst Tryk i Hoveddiagonalen i Faget. Disse Størrelser afsættes, som vist i Fig. 167, og ved Hjælp af dem vilde man være i Stand til at tegne den skraverede Zimmermann’ske Kraftpolygon, hvis man blot kendte Retningen af Om (a d‘ Om). Den nævnte Kraftpolygon leverer Spændingen d d‘ i Kontradiago- nalen (m—l)-zn' (da man ikke kender Hoveddiagonalens Ret- ningslinie, maa man benytte Kontradiagonalen, og man kom- mer derved til det samme Resultat, da de to Diagonaler faa Spændingen Nul samtidig). For den Belastning, som giver største Tryk i Hoveddiagonalen eller største Træk i Kontra- diagonalen, skal man her have disse Spændinger lig Nul, saa d og d‘ skulle laide sammen; følgelig maa d a være den søgte Retning af Om, og en Linie gennem m‘ og parallel med da giver Knudepunktet (nf— 1). Man har altsaa blot at trække bd parallel med Foden og Om^Lda. Derefter kan man gaa videre til næste Fag. — Man begynder med Konstruktionen ved Midten, hvor Højden er givet, og saalænge man finder en Retning af Stangen i Hovedet, der stiger hen mod Enden af Drageren, tegner man Hovedet parallelt med Foden. Naar Dragerformen først er bestemt, finder man Spæn- dingerne efter de almindelige Methoder; den specielle Form medfører ingen særlige Simplifikationer, i alt Fald ikke naar
