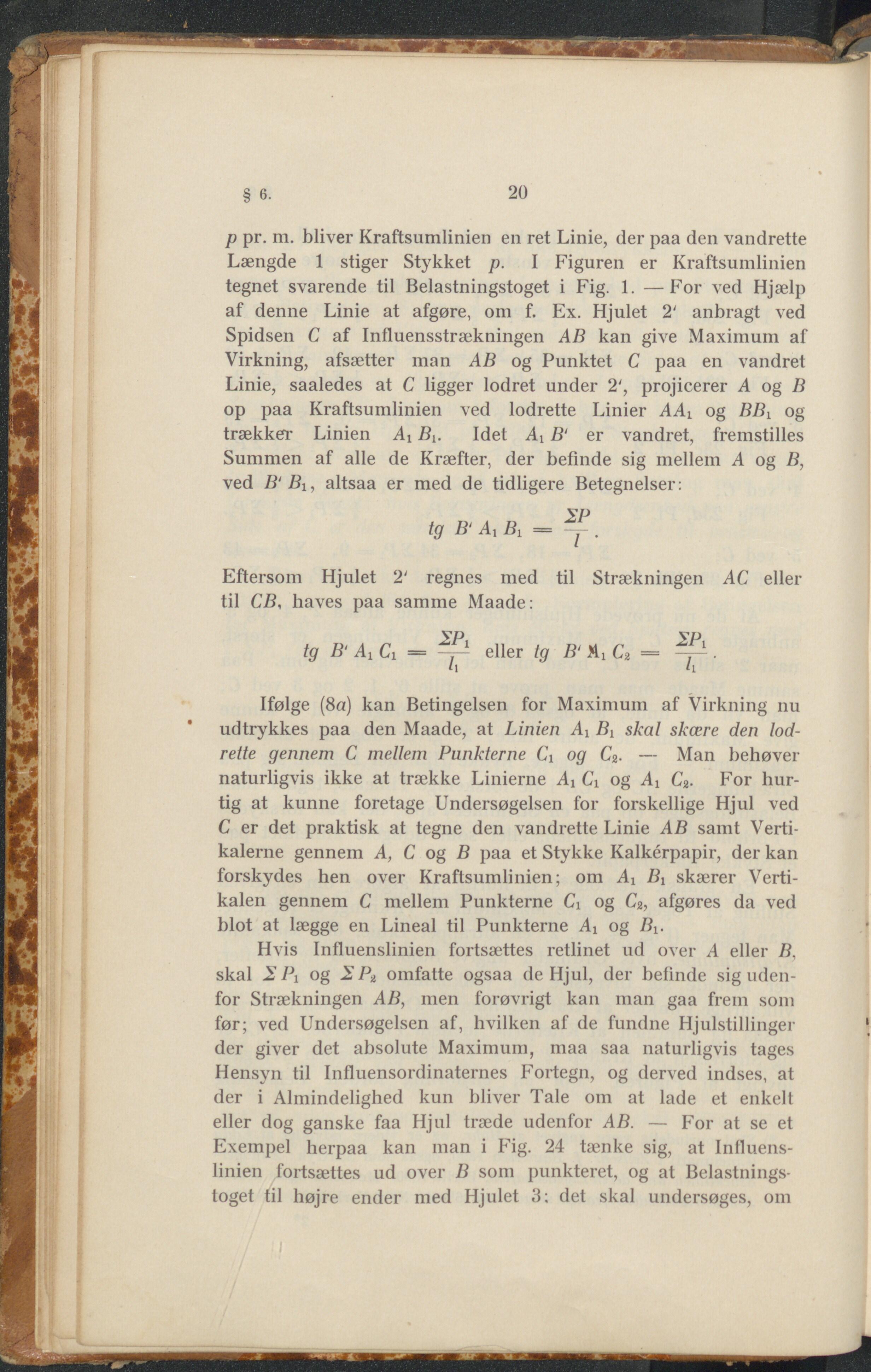

§ 6. 20 p pr. m. bliver Kraftsumlinien en ret Linie, der paa den vandrette Længde 1 stiger Stykket p. I Figuren er Kraftsumlinien tegnet svarende til Belastningstoget i Fig. 1. —For ved Hjælp af denne Linie at afgøre, om f. Ex. Hjulet 2' anbragt ved Spidsen C af Influensstrækningen AB kan give Maximum af Virkning, afsætter man AB og Punktet C paa en vandret Linie, saaledes at C ligger lodret under 2', projicerer A og B op paa Kraftsumlinien ved lodrette Linier AAr og BBi og trækker Linien Ai Bi. Idet B1 er vandret, fremstilles Summen af alle de Kræfter, der befinde sig mellem A og B, ved B'Bi, altsaa er med de tidligere Betegnelser: tg B'A'Bi = Eftersom Hjulet 2‘ regnes med til Strækningen AC eller til CB. haves paa samme Maade: yp yp tg B‘ AiCi = eller tg B'^C* = ti tt Ifølge (8a) kan Betingelsen for Maximum af Virkning nu udtrykkes paa den Maade, at Linien Ai Bi skal skære den lod- rette gennem C mellem Punkterne Ci og C2. — Man behøver naturligvis ikke at trække Linierne Ai og Ai C2. For hur- tig at kunne foretage Undersøgelsen for forskellige Hjul ved C er det praktisk at tegne den vandrette Linie AB samt Verti- kalerne gennem A, C og B paa et Stykke Kalkérpapir, der kan forskydes hen over Kraftsumlinien; om Ai Bi skærer Verti- kalen gennem C mellem Punkterne Ci og C2, afgøres da ved blot at lægge en Lineal til Punkterne Ai og Bi. Hvis Influenslinien fortsættes retlinet ud over A eller B, skal Pi og omfatte ogsaa de Hjul, der befinde sig uden- for Strækningen AB, men forøvrigt kan man gaa frem som før; ved Undersøgelsen af, hvilken af de fundne Hjulstillinger der giver det absolute Maximum, maa saa naturligvis tages Hensyn til Influensordinaternes Fortegn, og derved indses, at der i Almindelighed kun bliver Tale om at lade et enkelt eller dog ganske faa Hjul træde udenfor AB. — For at se et Exempel herpaa kan man i Fig. 24 tænke sig, at Influens- linien fortsættes ud over B som punkteret, og at Belastnings- toget til højre ender med Hjulet 3; det skal undersøges, om
