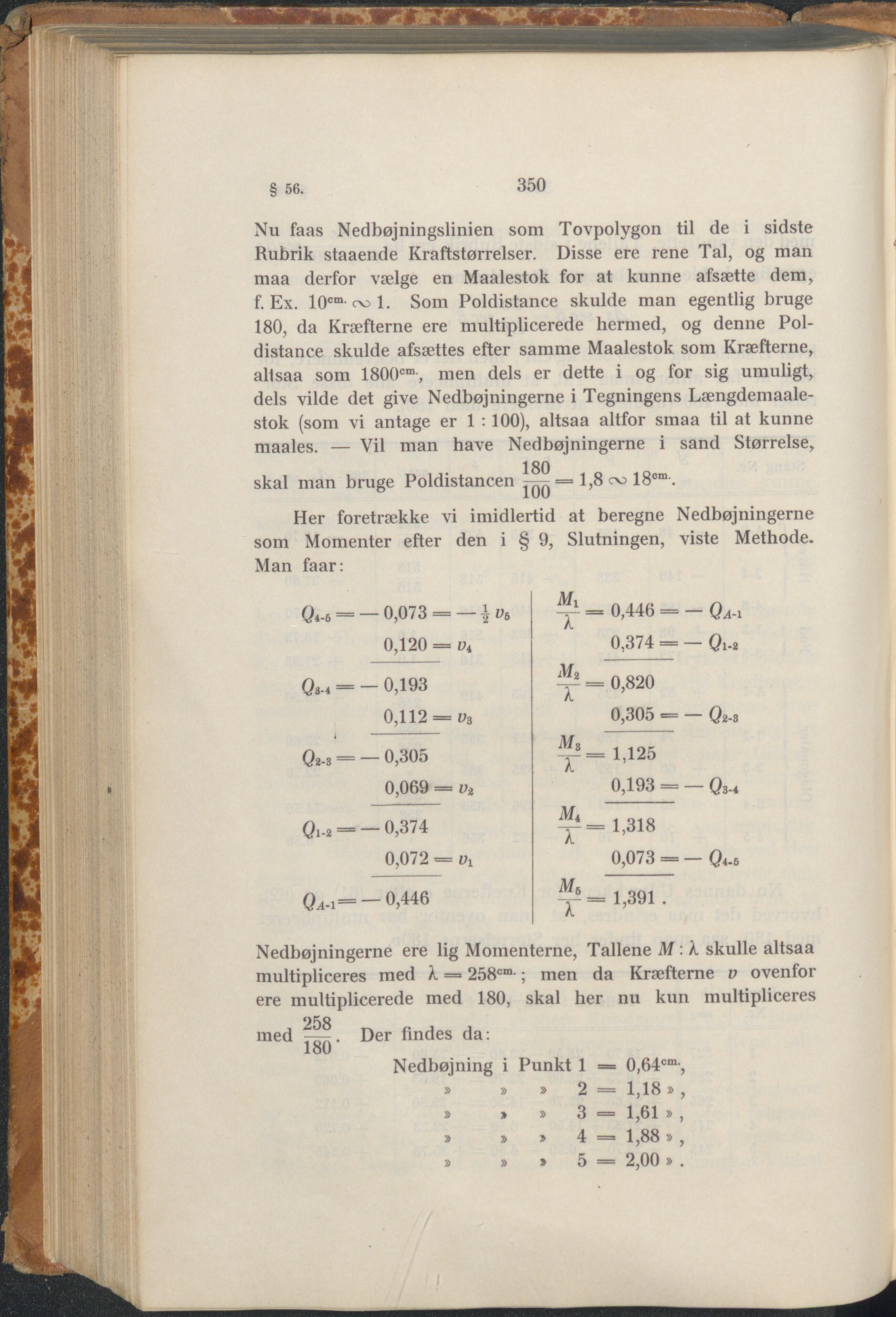

§ 56.
350
Nu faas Nedbøjningslinien som Tovpolygon til de i sidste
Rubrik staaende Kraftstørrelser. Disse ere rene Tal, og man
maa derfor vælge en Maalestok for at kunne afsætte dem>
f. Ex. 10cm 1. Som Poldistance skulde man egentlig bruge
180, da Kræfterne ere multiplicerede hermed, og denne Pol-
distance skulde afsættes efter samme Maalestok som Kræfterne,
altsaa som 1800cm, men dels er dette i og for sig umuligt,
dels vilde det give Nedbøjningerne i Tegningens Længdemaale-
stok (som vi antage er 1 : 100), altsaa altfor smaa til at kunne
maales. — Vil man have Nedbøjningerne i sand Størrelse,
180
skal man bruge Poldistancen — = 1,8 oo 18cm.
Her foretrække vi imidlertid at beregne Nedbøjningerne
som Momenter efter den i § 9, Slutningen, viste Methode.
Man fa ar:
Q4.6 = —0,073 = —ip6 0,120 == Vi ^1 = 0,446 =-Qa.x 0,374 = - 0i.«
Q,., - - 0,193 0,112 —p3 = 0,820 0,305 = - Q2.8
Q2.3 = -0,305 0,069 = v-2 Q.-» = - 0,374 0,072 — »i 0,446 1,125 0,193 - — = 1,318 0,073 = - Qi.5 1,391 . Å
Nedbøjningerne ere lig Momenterne, Tallene M: Å. skulle altsaa
multipliceres med Å. = 258cm ; men da Kræfterne v ovenfor
ere multiplicerede med 180, skal her nu kun multipliceres
med Der findes da:
lo0
Nedbøjning i Punkt 1 = 0,64cm-,
» » » 2 == 1,18»,
» > » 3 = 1,61 » ,
» » » 4 =» 1,88 » ,
» » » 5 = 2,00 » .
