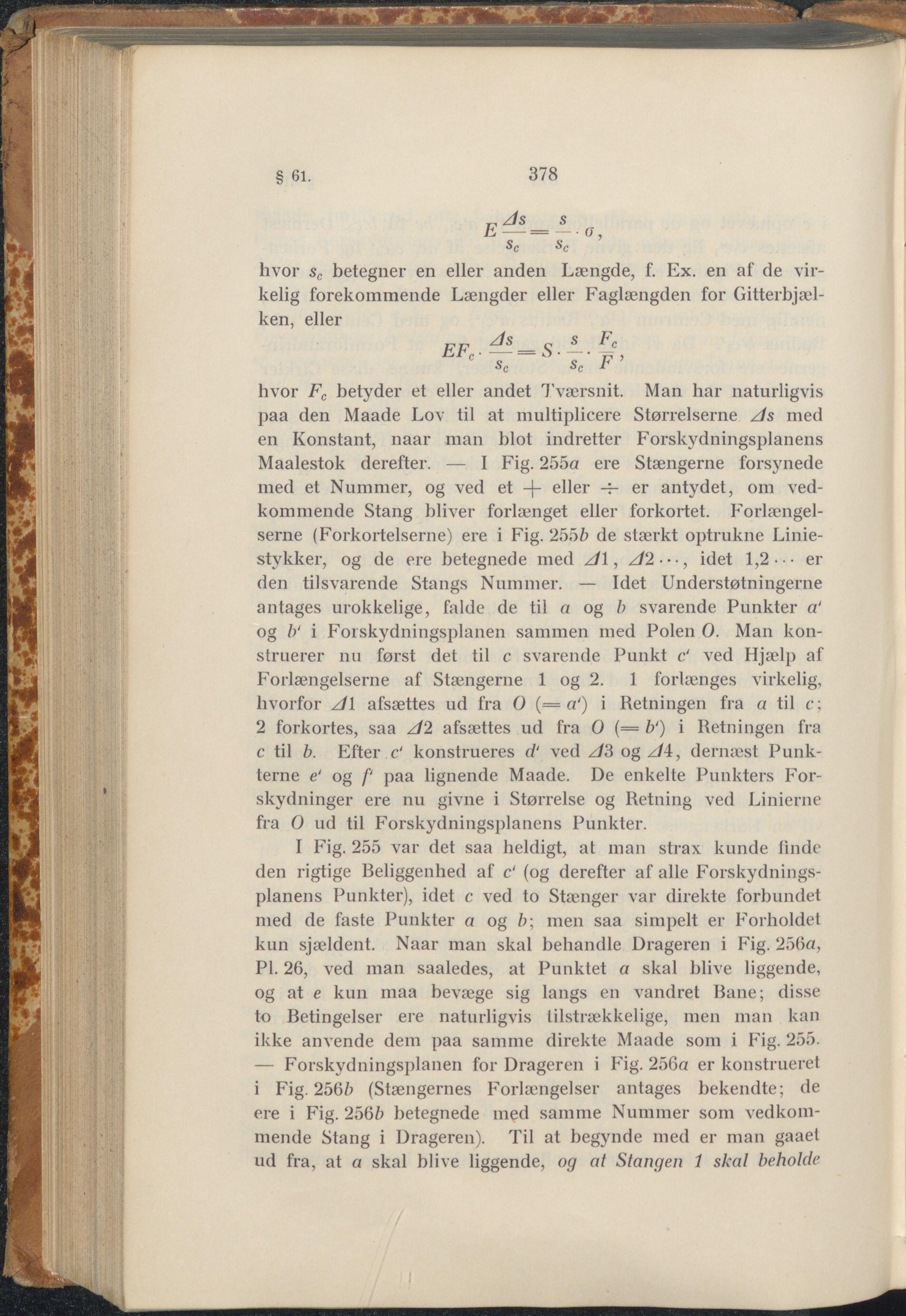

378 § 61. ,, z/s s E — = —• o, Sc sc hvor sc betegner en eller anden Længde, f. Ex. en af de vir- kelig forekommende Længder eller Faglængden for Gitterbjæl- ken, eller EF —= S ■ — • —c c sc sc F’ hvor Fc betyder et eller andet Tværsnit. Man har naturligvis paa den Maade Lov til at multiplicere Størrelserne zls med en Konstant, naar man blot indretter Forskydningsplanens Maalestok derefter. — I Fig. 255a ere Stængerne forsynede med et Nummer, og ved et eller 4- er antydet, om ved- kommende Stang bliver forlænget eller forkortet. Forlængel- serne (Forkortelserne) ere i Fig. 2555 de stærkt optrukne Linie- stykker, og de ere betegnede med z/1, z/2--, idet 1,2 ••• er den tilsvarende Stangs Nummer. — Idet Understøtningerne antages urokkelige, falde de til a og b svarende Punkter a‘ og b‘ i Forskydningsplanen sammen med Polen 0. Man kon- struerer nu først det til c svarende Punkt c‘ ved Hjælp af Forlængelserne af Stængerne 1 og 2. 1 forlænges virkelig, hvorfor z/1 afsættes ud fra 0 (= «') i Retningen fra a til c; 2 forkortes, saa z/2 afsættes ud fra 0 (= fc') i Retningen fra c til b. Efter c‘ konstrueres d‘ ved z/3 og z/4, dernæst Punk- terne e‘ og f‘ paa lignende Maade. De enkelte Punkters For- skydninger ere nu givne i Størrelse og Retning ved Linierne fra 0 ud til Forskydningsplanens Punkter. I Fig. 255 var det saa heldigt, at man strax kunde linde den rigtige Beliggenhed af c‘ (og derefter af alle Forskydnings- planens Punkter), idet c ved to Stænger var direkte forbundet med de faste Punkter a og b; men saa simpelt er Forholdet kun sjældent. Naar man skal behandle Drageren i Fig. 256a, PI. 26, ved man saaledes, at Punktet a skal blive liggende, og at e kun maa bevæge sig langs en vandret Bane; disse to Betingelser ere naturligvis tilstrækkelige, men man kan ikke anvende dem paa samme direkte Maade som i Fig. 255. — Forskydningsplanen for Drageren i Fig. 256a er konstrueret i Fig. 256Z; (Stængernes Forlængelser antages bekendte; de ere i Fig. 256t betegnede med samme Nummer som vedkom- mende Stang i Drageren). Til at begynde med er man gaaet ud fra, at a skal blive liggende, og at Stangen 1 skal beholde
