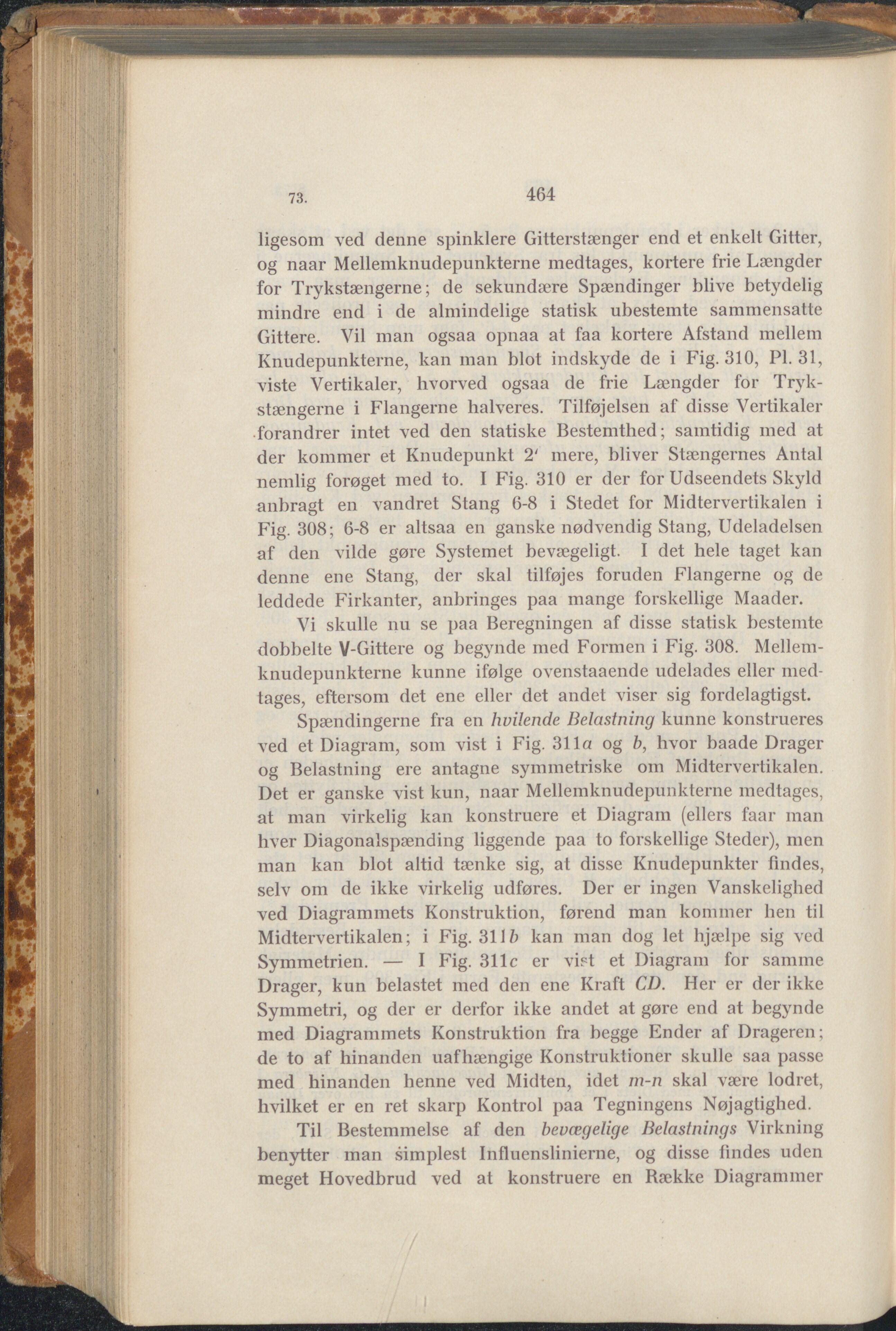

73. 464 ligesom ved denne spinklere Gitterstænger end et enkelt Gitter, og naar Mellemknudepunkterne medtages, kortere frie Længder for Trykstængerne; de sekundære Spændinger blive betydelig mindre end i de almindelige statisk ubestemte sammensatte Gittere. Vil man ogsaa opnaa at faa kortere Afstand mellem Knudepunkterne, kan man blot indskyde de i Fig. 310, PI. 31, viste Vertikaler, hvorved ogsaa de frie Længder for Tryk- stængerne i Flangerne halveres. Tilføjelsen af disse Vertikaler forandrer intet ved den statiske Bestemthed; samtidig med at der kommer et Knudepunkt 2' mere, bliver Stængernes Antal nemlig forøget med to. I Fig. 310 er der for Udseendets Skyld anbragt en vandret Stang 6-8 i Stedet for Midtervertikalen i Fig. 308; 6-8 er altsaa en ganske nødvendig Stang, Udeladelsen af den vilde gøre Systemet bevægeligt. I det hele taget kan denne ene Stang, der skal tilføjes foruden Flangerne og de leddede Firkanter, anbringes paa mange forskellige Maader. Vi skulle nu se paa Beregningen af disse statisk bestemte dobbelte V-Gittere og begynde med Formen i Fig. 308. Mellem- knudepunkterne kunne ifølge ovenstaaende udelades eller med- tages, eftersom det ene eller det andet viser sig fordelagtigst. Spændingerne fra en hvilende Belastning kunne konstrueres ved et Diagram, som vist i Fig. 311a og b, hvor baade Drager og Belastning ere antagne symmetriske om Midtervertikalen. Det er ganske vist kun, naar Mellemknudepunkterne medtages, at man virkelig kan konstruere et Diagram (ellers faar man hver Diagonalspænding liggende paa to forskellige Steder), men man kan blot altid tænke sig, at disse Knudepunkter findes, selv om de ikke virkelig udføres. Der er ingen Vanskelighed ved Diagrammets Konstruktion, førend man kommer hen til Midtervertikalen; i Fig. 3117) kan man dog let hjælpe sig ved Symmetrien. — I Fig. 311c er vist et Diagram for samme Drager, kun belastet med den ene Kraft CD. Her er der ikke Symmetri, og der er derfor ikke andet at gøre end at begynde med Diagrammets Konstruktion fra begge Ender af Drageren; de to af hinanden uafhængige Konstruktioner skulle saa passe med hinanden henne ved Midten, idet m-n skal være lodret, hvilket er en ret skarp Kontrol paa Tegningens Nøjagtighed. Til Bestemmelse af den bevægelige Belastnings Virkning benytter man simplest Influenslinierne, og disse lindes uden meget Hovedbrud ved at konstruere en Række Diagrammer
