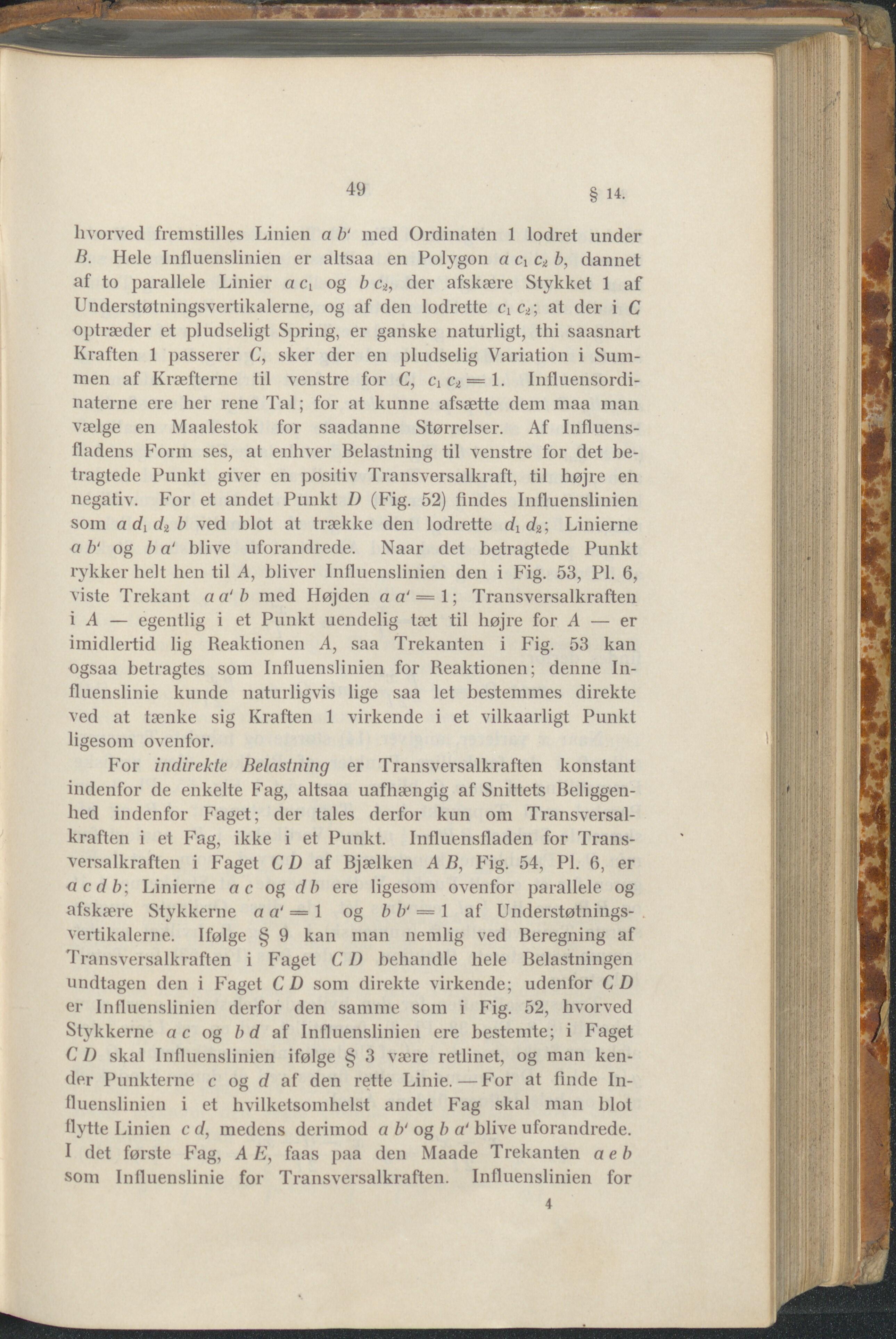

49 § 14. hvorved fremstilles Linien a b‘ med Ordinaten 1 lodret under B. Hele Influenslinien er altsaa en Polygon a Ci c2 b, dannet af to parallele Linier a cr og b c2, der afskære Stykket 1 af Understøtningsvertikalerne, og af den lodrette Ci c2; at der i C optræder et pludseligt Spring, er ganske naturligt, thi saasnart Kraften 1 passerer C, sker der en pludselig Variation i Sum- men af Kræfterne til venstre for C, CtC-z — l. Influensordi- naterne ere her rene Tal; for at kunne afsætte dem maa man vælge en Maalestok for saadanne Størrelser. Af Influens- fladens Form ses, at enhver Belastning til venstre for det be- tragtede Punkt giver en positiv Transversalkraft, til højre en negativ. For et andet Punkt I) (Fig. 52) findes Influenslinien som adidib ved blot at trække den lodrette dxd2-, Linierne o b‘ og ba‘ blive uforandrede. Naar det betragtede Punkt rykker helt hen til A, bliver Influenslinien den i Fig. 53, PI. 6, viste Trekant a a'b med Højden a a' = 1; Transversalkraften i A — egentlig i et Punkt uendelig tæt til højre for A — er imidlertid lig Reaktionen A, saa Trekanten i Fig. 53 kan ogsaa betragtes som Influenslinien for Reaktionen; denne In- fluenslinie kunde naturligvis lige saa let bestemmes direkte ved at tænke sig Kraften 1 virkende i et vilkaarligt Punkt ligesom ovenfor. For indirekte Belastning er Transversalkraften konstant indenfor de enkelte Fag, altsaa uafhængig af Snittets Beliggen- hed indenfor Faget; der tales derfor kun om Transversal- kraften i et Fag, ikke i et Punkt. Influensfladen for Trans- versalkraften i Faget CD af Bjælken A B, Fig. 54, PI. 6, er a edb-, Linierne a c og d b ere ligesom ovenfor parallele og afskære Stykkerne a a‘ = 1 og b b‘ = 1 af Understøtnings- vertikalerne. Ifølge § 9 kan man nemlig ved Beregning af Transversalkraften i Faget C D behandle hele Belastningen undtagen den i Faget C D som direkte virkende; udenfor C D er Influenslinien derfor den samme som i Fig. 52, hvorved Stykkerne a c og b d af Influenslinien ere bestemte; i Faget C I) skal Influenslinien ifølge § 3 være retlinet, og man ken- der Punkterne c og d af den rette Linie.—For at finde In- fluenslinien i et hvilketsomhelst andet Fag skal man blot flytte Linien c d, medens derimod a b' og b a' blive uforandrede. I det første Fag, AE, faas paa den Maade Trekanten aeb som Influenslinie for Transversalkraften. Influenslinien for 4
