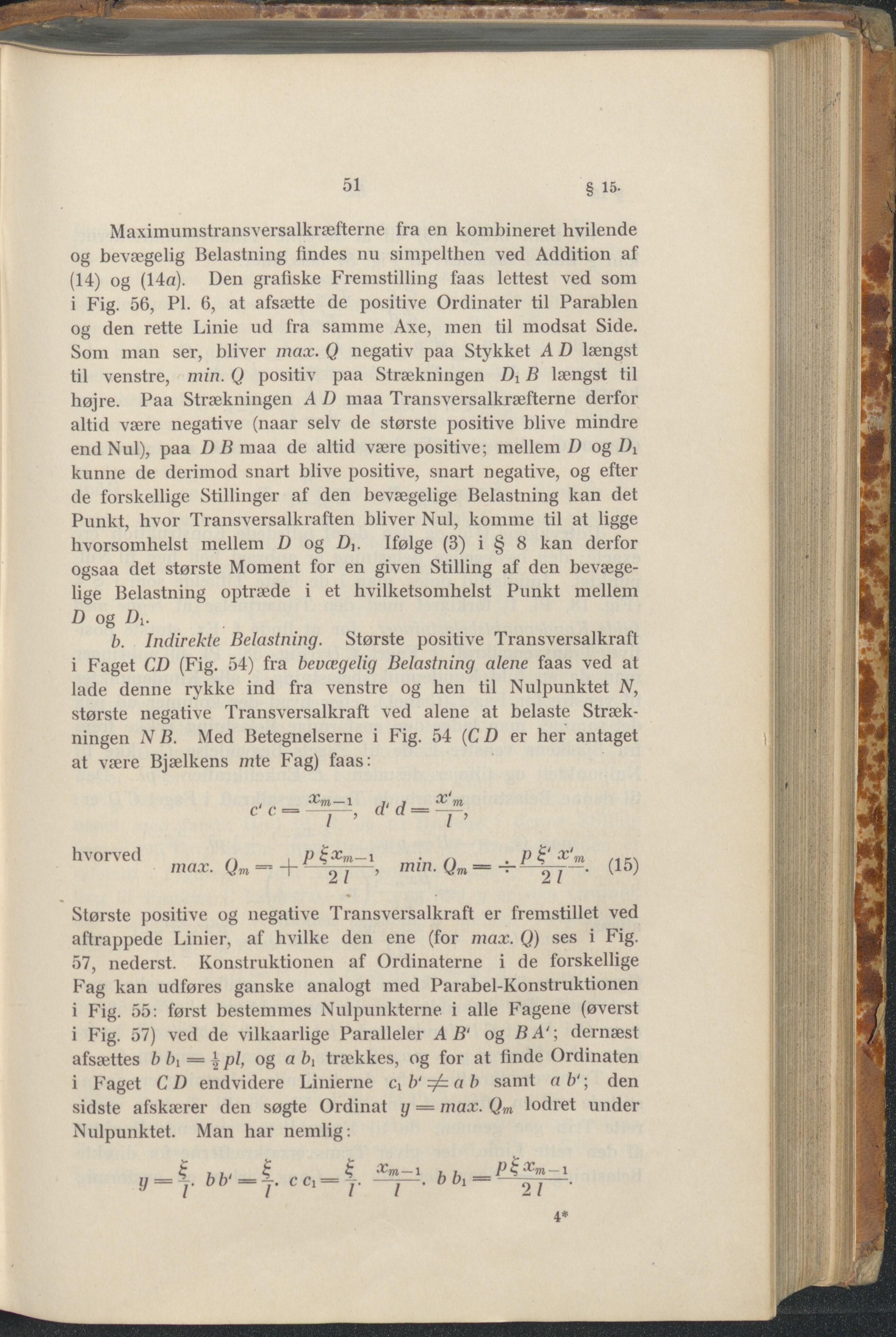

51 § 15. Maximumstransversalkræfterne fra en kombineret hvilende og bevægelig Belastning findes nu simpelthen ved Addition af (14) og (14a). Den grafiske Fremstilling faas lettest ved som i Fig. 56, PI. 6, at afsætte de positive Ordinater til Parablen og den rette Linie ud fra samme Axe, men til modsat Side. Som man ser, bliver max. Q negativ paa Stykket A D længst til venstre, min. Q positiv paa Strækningen Di B længst til højre. Paa Strækningen A I) maa Transversalkræfterne derfor altid være negative (naar selv de største positive blive mindre end Nul), paa DB maa de altid være positive; mellem D og Di kunne de derimod snart blive positive, snart negative, og efter de forskellige Stillinger af den bevægelige Belastning kan det Punkt, hvor Transversalkraften bliver Nul, komme til at ligge hvorsomhelst mellem D og Di. Ifølge (3) i § 8 kan derfor ogsaa det største Moment for en given Stilling af den bevæge- lige Belastning optræde i et hvilketsomhelst Punkt mellem D og Di. b. Indirekte Belastning. Største positive Transversalkraft i Faget CD (Fig. 54) fra bevægelig Belastning alene faas ved at lade denne rykke ind fra venstre og hen til Nulpunktet N, største negative Transversalkraft ved alene at belaste Stræk- ningen N B. Med Betegnelserne i Fig. 54 (C D er her antaget at være Bjælkens znte Fag) faas: c‘c=^=i, d'd=^p, hvorved „ , p i;xm_i . .. e p x‘m . max. Qm =-- +^27—’ min‘ = 27“' Største positive og negative Transversalkraft er fremstillet ved aftrappede Linier, af hvilke den ene (for max. ()) ses i Fig. 57, nederst. Konstruktionen af Ordinaterne i de forskellige Fag kan udføres ganske analogt med Parabel-Konstruktionen i Fig. 55: først bestemmes Nulpunkterne i alle Fagene (øverst i Fig. 57) ved de vilkaarlige Paralleler A B‘ og BA1; dernæst afsættes b bi = | pi, og a bi trækkes, og for at finde Ordinaten i Faget CD endvidere Linierne Cib'^ab samt ab1-, den sidste afskærer den søgte Ordinat g = max. Qm lodret under Nulpunktet. Man har nemlig: £ Ll_, £ £ æm-l Pkxm~\ y = ± bb‘ = Y CC1=|. —y—. bbi = —^—. 4*
