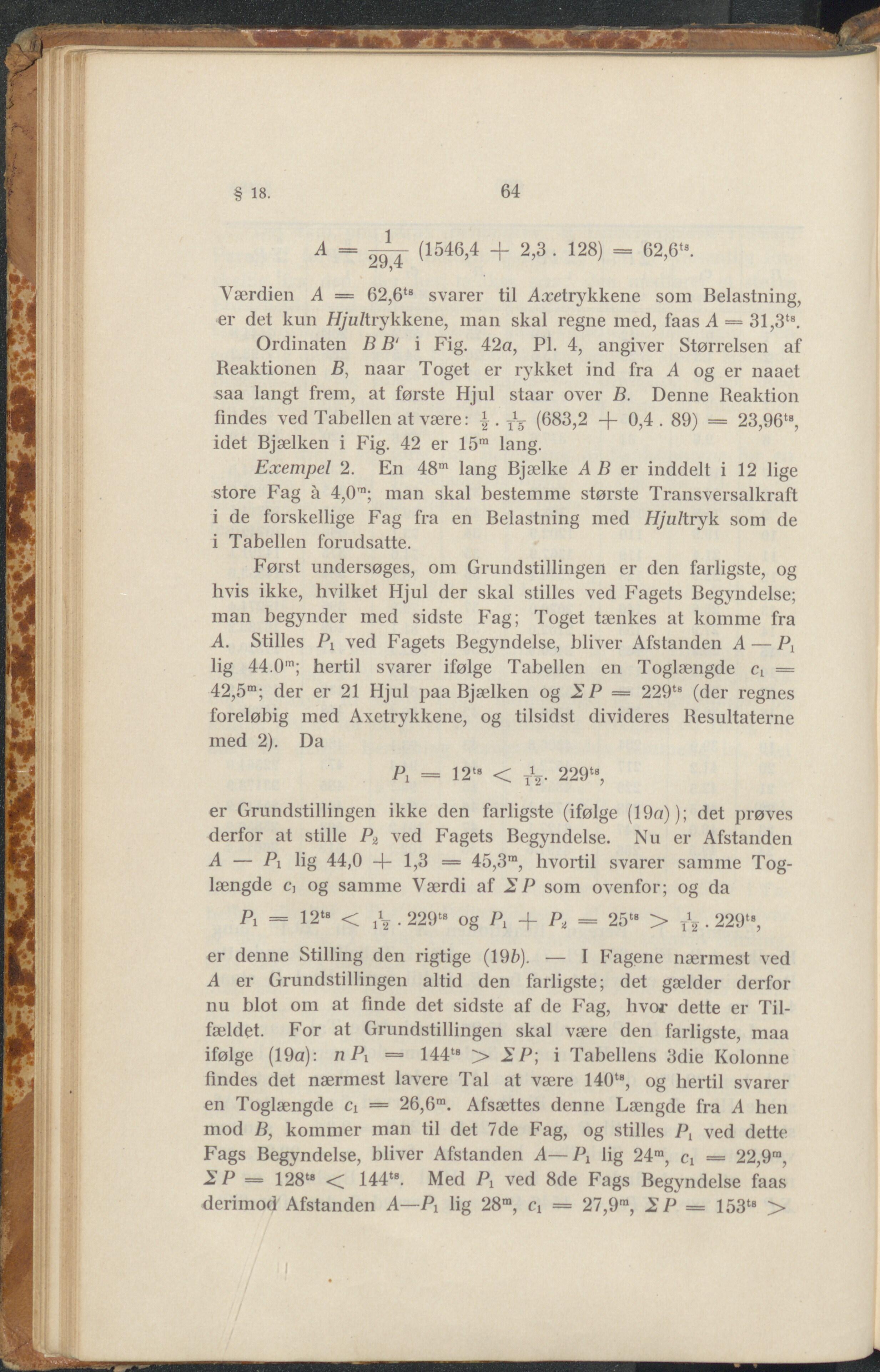

64 § 18. A = (1546,4 + 2,3 . 128) = 62,6ta. Værdien A = 62,6ts svarer til Aretrykkene som Belastning, er det kun H/u/trykkene, man skal regne med, faas A = 31,3t8. Ordinaten B B‘ i Fig. 42a, Pl. 4, angiver Størrelsen af Reaktionen B, naar Toget er rykket ind fra A og er naaet saa langt frem, at første Hjul staar over B. Denne Reaktion findes ved Tabellen at være: |(683,2 + 0,4. 89) = 23,96ts? idet Bjælken i Fig. 42 er 15m lang. Exempel 2. En 48m lang Bjælke A B er inddelt i 12 lige store Fag å 4,0'n: man skal bestemme største Transversalkraft i de forskellige Fag fra en Belastning med Hjultryk som de i Tabellen forudsatte. Først undersøges, om Grundstillingen er den farligste, og hvis ikke, hvilket Hjul der skal stilles ved Fagets Begyndelse; man begynder med sidste Fag; Toget tænkes at komme fra A. Stilles Pi ved Fagets Begyndelse, bliver Afstanden A — Pt lig 44.0’n; hertil svarer ifølge Tabellen en Toglængde ct = 42,5m; der er 21 Hjul paa Bjælken og 2P = 229ts (der regnes foreløbig med Axetrykkene, og tilsidst divideres Resultaterne med 2). Da Pi = 12‘« < 2‘29t8> er Grundstillingen ikke den farligste (ifølge (19a)); det prøves derfor at stille P2 ved Fagets Begyndelse. Nu er Afstanden A — Pi lig 44,0 -4- 1,3 — 45,3’“, hvortil svarer samme Tog- længde Cj og samme Værdi af SP som ovenfor; og da Pi = 12ts < .229t8 og Pi + P2 = 25ts > Jg . 229ts, er denne Stilling den rigtige (19b). — I Fagene nærmest ved A er Grundstillingen altid den farligste; det gælder derfor nu blot om at finde det sidste af de Fag, hvor dette er Til- fældet. For at Grundstillingen skal være den farligste, maa ifølge (19a): n Pi = 144t8 > XP, i Tabellens 3die Kolonne findes det nærmest lavere Tal at være 140t8, og hertil svarer en Toglængde Ci — 26,6m. Afsættes denne Længde fra A hen mod B, kommer man til det 7de Fag, og stilles Pt ved dette Fags Begyndelse, bliver Afstanden A—Pi lig 24ra, ci = 22,9ra, SP — 128t8 < 144t8. Med Pi ved 8de Fags Begyndelse faas derimod Afstanden A— Pi lig 28m, Ci = 27,9m, 2P = 153ts >
