Skibsmaskinlære

Forfatter: Aage Rasmussen

År: 1917

Forlag: G. E. C. Gads Forlag

Sted: Kjøbenhavn

Udgave: Fjerde Udgave

Sider: 319

UDK: 621.12 gl.

Søgning i bogen

Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.

Derved får du fremhævet ordene visuelt direkte på billedet af siden.

Download PDF

Digitaliseret bog

Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

Side af 398 Forrige Næste

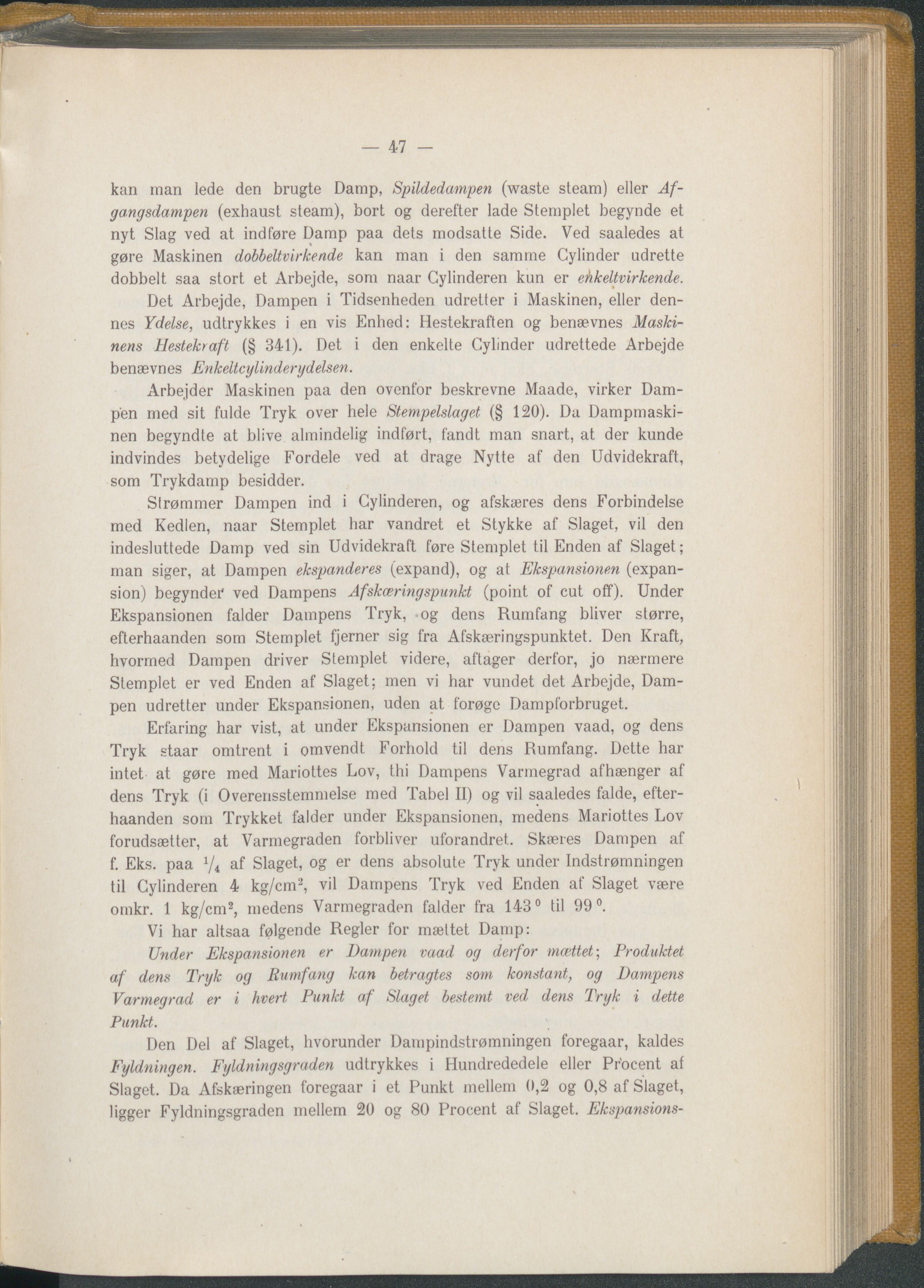

— M — kan man lede den brugte Damp, Spildedampen (waste steam) eller Af- gangsdampen (exhaust steam), bort og derefter lade Stemplet begynde et nyt Slag ved at indføre Damp paa dets modsatte Side. Ved saaledes at gøre Maskinen dobbeltvirke nde kan man i den samme Cylinder udrette dobbelt saa stort et Arbejde, som naar Cylinderen kun er ehkeltvirkende. Det Arbejde, Dampen i Tidsenheden udretter i Maskinen, eller den- nes Ydelse, udtrykkes i en vis Enhed: Hestekraften og benævnes Maski- nens Hestekraft (§ 341). Det i den enkelte Cylinder udrettede Arbejde benævnes Enkeltcylinderydelsen. Arbejder Maskinen paa den ovenfor beskrevne Maade, virker Dam- pen med sit fulde Tryk over hele Stempelslaget (§ 120). Da Dampmaski- nen begyndte at blive almindelig indført, fandt man snart, at der kunde indvindes betydelige Fordele ved at drage Nytte af den Udvidekraft, som Trykdamp besidder. Strømmer Dampen ind i Cylinderen, og afskæres dens Forbindelse med Kedlen, naar Stemplet har vandret et Stykke af Slaget, vil den indesluttede Damp ved sin Udvidekraft føre Stemplet til Enden af Slaget; man siger, at Dampen ekspanderes (expand), og at Ekspansionen (expan- sion) begynder* ved Dampens Afskæringspunkt (point of cut off). Under Ekspansionen falder Dampens Tryk, og dens Rumfang bliver større, efterhaanden som Stemplet fjerner sig fra Afskæringspunktet. Den Kraft, hvormed Dampen driver Stemplet videre, aftager derfor, jo nærmere Stemplet er ved Enden af Slaget; men vi har vundet det Arbejde, Dam- pen udretter under Ekspansionen, uden at forøge Dampforbruget. Erfaring har vist, at under Ekspansionen er Dampen vaad, og dens Tryk staar omtrent i omvendt Forhold til dens Rumfang. Dette har intet at gøre med Mariottes Lov, thi Dampens Varmegrad afhænger af dens Tryk (i Overensstemmelse med Tabel II) og vil saaledes falde, efter- haanden som Trykket falder under Ekspansionen, medens Mariottes Lov forudsætter, at Varmegraden forbliver uforandret. Skæres Dampen af f. Eks. paa x/4 af Slaget, og er dens absolute Tryk under Indstrømningen til Cylinderen 4 kg/cm2, vil Dampens Tryk ved Enden af Slaget være omkr. 1 kg/cm2, medens Varmegraden falder fra 143° til 99 °. Vi har altsaa følgende Regler for mættet Damp: Under Ekspansionen er Dampen vaad og derfor mættet-, Produktet af dens Tryk og Rumfang kan betragtes som konstant, og Dampens Varmegrad er i hvert Punkt af Slaget bestemt ved dens Tryk i dette Punkt. Den Del af Slaget, hvorunder Dampindstrømningen foregaar, kaldes Fyldningen. Fyldningsgraden udtrykkes i Hundrededele eller Procent af Slaget. Da Afskæringen foregaar i et Punkt mellem 0,2 og 0,8 af Slaget, ligger Fyldningsgraden mellem 20 og 80 Procent af Slaget. Ekspansions-
