Skibsmaskinlære

Forfatter: Aage Rasmussen

År: 1917

Forlag: G. E. C. Gads Forlag

Sted: Kjøbenhavn

Udgave: Fjerde Udgave

Sider: 319

UDK: 621.12 gl.

Søgning i bogen

Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.

Derved får du fremhævet ordene visuelt direkte på billedet af siden.

Download PDF

Digitaliseret bog

Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

Side af 398 Forrige Næste

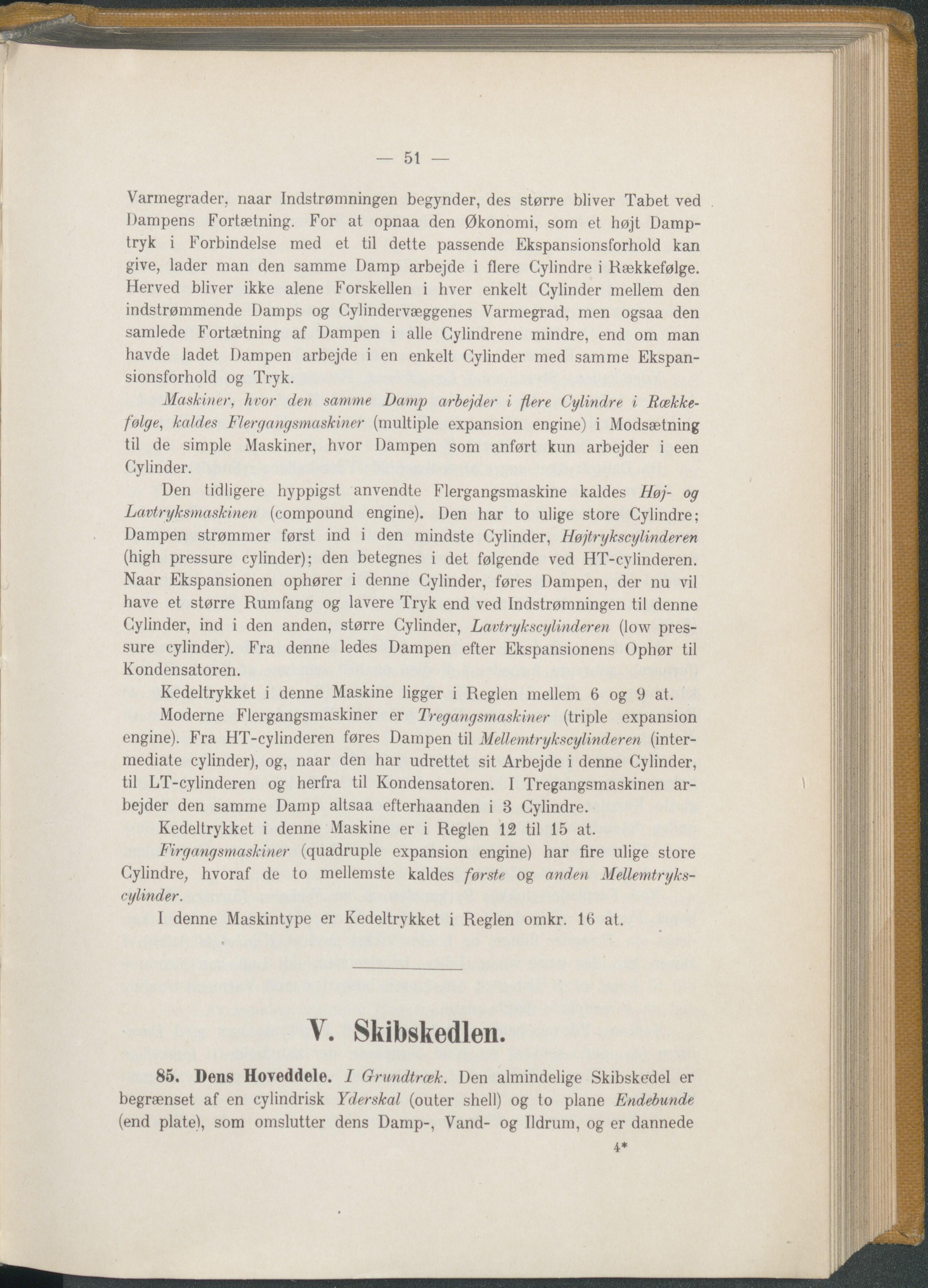

— 51 — Varmegrader, naar Indstrømningen begynder, des større bliver Tabet ved Dampens Fortætning. For at opnaa den Økonomi, som et højt Damp- tryk i Forbindelse med et til dette passende Ekspansionsforhold kan give, lader man den samme Damp arbejde i flere Cylindre i Rækkefølge. Herved bliver ikke alene Forskellen i hver enkelt Cylinder mellem den indstrømmende Damps og Cylindervæggenes Varmegrad, men ogsaa den samlede Fortætning af Dampen i alle Cylindrene mindre, end om man havde ladet Dampen arbejde i en enkelt Cylinder med samme Ekspan- sionsforhold og Tryk. Maskiner, hvor den samme Damp arbejder i flere Cylindre i Række- følge, kaldes Flergangsmaskiner (multiple expansion engine) i Modsætning til de simple Maskiner, hvor Dampen som anført kim arbejder i een Cylinder. Den tidligere hyppigst anvendte Flergangsmaskine kaldes Høj- og Lavtryksmaskinen (compound engine). Den har to ulige store Cylindre; Dampen strømmer først ind i den mindste Cylinder, Højtrykscylinderen (high pressure cylinder); den betegnes i det følgende ved HT-cylinderen. Naar Ekspansionen ophører i denne Cylinder, føres Dampen, der nu vil have et større Rumfang og lavere Tryk end ved Indstrømningen til denne Cylinder, ind i den anden, større Cylinder, Lavtrykscylinderen (low pres- sure cylinder). Fra denne ledes Dampen efter Ekspansionens Ophør til Kondensatoren. Kedeltrykket i denne Maskine ligger i Reglen mellem 6 og 9 at. Moderne Flergangsmaskiner er Tregangsmaskiner (triple expansion engine). Fra HT-cylinderen føres Dampen til Mellemtrykscylinderen (inter- mediate cylinder), og, naar den har udrettet sit Arbejde i denne Cylinder, til LT-cylinderen og herfra til Kondensatoren. I Tregangsmaskinen ar- bejder den samme Damp altsaa efterhaanden i 3 Cylindre. Kedeltrykket i denne Maskine er i Reglen 12 til 15 at. Firgangsmaskiner (quadruple expansion engine) har fire ulige store Cylindre, hvoraf de to mellemste kaldes første og anden Mellemtryks- cylinder. I denne Maskintype er Kedeltrykket i Reglen omkr. 16 at. V. Skibskedlen. 85. Dens Hoveddele. I Grundtræk. Den almindelige Skibskedel er begrænset af en cylindrisk Yder skal (outer shell) og to plane Endebunde (end plate), som omslutter dens Damp-, Vand- og Ildrum, og er dannede 4*
